Электрооборудование Вашего
автомобиля рассчитано на
работу как со стандартными,
так и дополнительными
устройствами.

Перед установкой на автомобиль
дополнительных электрических или
электронных устройств
проконсультируйтесь у дилера или на
сервисной станции ПЕЖО.
Установка некоторых устройств или их
неправильное подключение может
вывести из строя электрооборудование
автомобиля : например, электронные
блоки управления,

магнитолу или

генератор.
Изготовитель автомобиля не
несет ответственность за те
неполадки, которые возникли в связи
с установкой на автомобиль
дополнительного оборудования,
приобретенного не у дилера ПЕЖО
или не рекомендованного фирмой
ПЕЖО к применению, а также при
нарушении инструкций по монтажу
дополнительного оборудования.
Особенно это касается устройств,
потребляющих ток более 10 мА.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406 КУПЕ

40

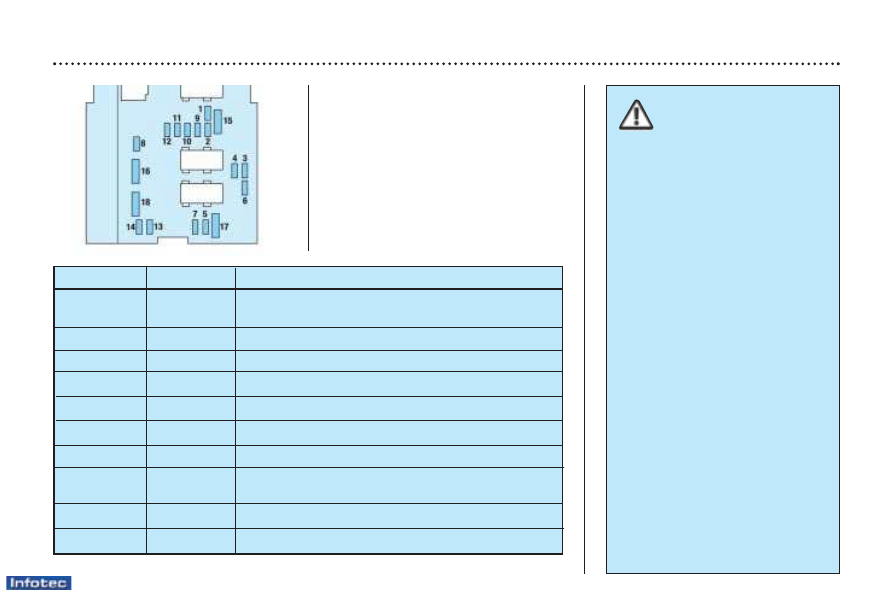

Блок предохранителей в моторном

отсеке

Блок предохранителей

Для доступа к предохранителям снимите

крышку (блок предохранителей расположен

около аккумуляторной батареи).

После завершения работы тщательно

закройте крышку блока предохранителей.

Номер Номинальный

Защищаемая цепь

предохранителя

ток

1*

10 A

Фонари заднего хода, дубль-реле впрыска, датчик

температуры масла в двигателе, датчик уровня

масла, компрессор системы кондиционирования.

2*

15 A

Топливный насос, электроклапан улавливателя

топливных паров.

3*

10 A

Компьютер.

4*

10 A

Компьютер двигателя и АКП.

5

10  A

Компьютер сажевого фильтра (FAP).

6

15  A

Передние противотуманные фары.

7

20 A

Омыватели фар.

8*

20 A

Компьютер бензинового двигателя с непосредственным

впрыском, датчик положения педали сцепления.

9*

15 A

Левая фара ближнего света.

10*

15 A

Правая фара ближнего света.

24-03-2003

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406 КУПЕ

41

Номер

Номинальный

Защищаемая цепь

предохранителя

ток

11*

10 А

Левая фара дальнего света.

12*

10 A

Правая фара дальнего света.

13*

15 A

Звуковой сигнал.

14

10 A

Насос омывателя ветрового стекла.

15*

30 A

Катушка зажигания, стеклоочиститель, лямбда-зонд, датчик давления масла, система впрыска.

16*

30А

Компрессор и датчик температуры масла, датчик уровня масла, фонари стоп-сигналов, генератор,

датчик присутствия воды в дизтопливе, реле управления компьютером впрыска.

17* 30А

Электрические регулировки сиденья пассажира.

18

40 А

Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла.

*Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей

электрооборудования. Все работы с ними должны производиться квалифицированными специалистами.

24-03-2003

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406 КУПЕ

37

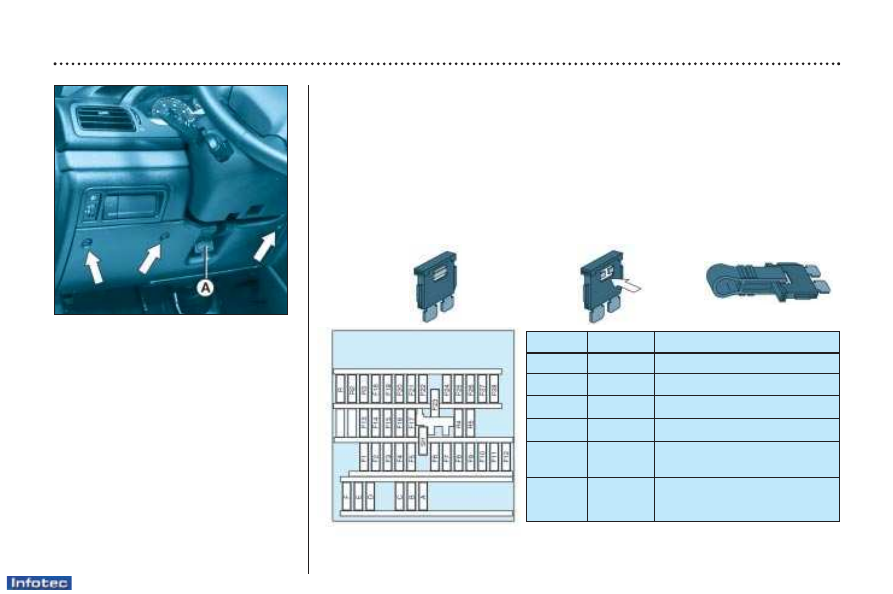

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ

Два блока электрических предохранителей

находятся в приборной панели и в моторном

отсеке.

Блок электрических

предохранителей в приборной

панели

С помощью монетки поверните три винта на

четверть оборота. Потяните за рычаг А и

откройте крышку, чтобы получить доступ к

предохранителям.

Замена предохранителей

Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину

неисправности. Номера предохранителей нанесены на панели блока предохранителей.

Для демонтажа предохранителей используйте специальный пинцет А, который закреплен

на панели блока предохранителей.

Всегда заменяйте сгоревший электрический предохранитель на предохранитель

того же номинала.

Исправный

Сгоревший

Пинцет А

Номер

Номинальный

Защищаемая цепь

ток, А

A

20 A

Запирание/Отпирание.

B

10  A

Задние противотуманные фонари.

C

40 A

Оттаивание наружных зеркал.

D

—

Не используется.

E

30 A

Электрические

стеклоподъемники.

F

15  A

Питание приборной панели, дисплей,

автомагнитола, бортовая навигационная

система, кондиционер воздуха.

Снимите нижнюю обивку приборной панели, чтобы получить доступ к "интеллектуальному"

коммутаторному блоку.

24-03-2003

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406 КУПЕ

38

Номер

Номинальный

Защищаемая цепь

предохранителя

ток

1

шунт

Общий для подушек безопасности.

2

5  A

Блок управления системой вентиляции

3

10  A

Приборная панель.

4

5  A

Сигнал + после включения зажигания для интеллектуального коммутаторного блока.

5

–

Не используется.

6

10  A

Подрулевые переключатели.

7

15  А

Сирена охранной сигнализации.

8

10  А

Бортовая навигационная система.

9

5  A

Сигнал + аккумуляторной батареи для интеллектуального коммутаторного блока.

10

15 A

Автомагнитола.

11

10 A

Третий стоп-сигнал.

12

10 A

Правый стоп-сигнал.

13

20 А

Электрический стеклоподъемник двери водителя.

14

30 A

Электрический стеклоподъемник двери пассажира.

15

–

+ аккумуляторной батареи разъема буксировочного устройства.

16

20 A

Запоминание регулировок сидений.

17

20 A

Электрические регулировки положения сиденья пассажира.

18

10 A

Подсветка прикуривателя, дисплей, подсветка выключателей, пепельницы, селектор автоматической

коробки передач.

Блок электрических предохранителей в приборной панели
