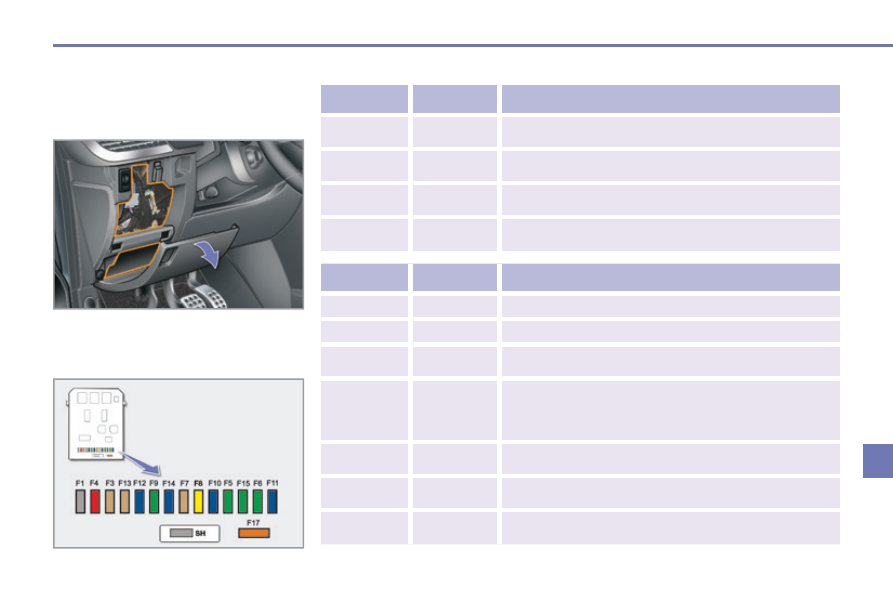

  Предохранители панели приборов

 Блок  предохранителей  расположен  под  па-

нелью приборов с левой стороны.

  Доступ к предохранителям

      см. раздел "Доступ к инструментам".

  Перечень предохранителей



Номер предохранителя       Номинальный ток



Защищаемая цепь



G37



30 A

 Питание ЭБУ складной крыши.



G38



20 A

 Усилитель аудиосистемы Hi-Fi.



G39



20 A

 Обогрев сидений водителя и пассажира.



G40



40 A

 Питание коммутационного блока электрической цепи

прицепа.

   Номер предохранителя       Номинальный ток



Защищаемая цепь



F1

 -

 Не используется.



F2

 -

 Не используется.



F3



5 A

 ЭБУ подушек безопасности и пиротехнические

натяжители.



F4



10 A

 Контактор педали сцепления, диагностический разъем,

светочувствительное зеркало заднего вида, кондиционер

воздуха, датчик положения рулевого колеса, насос для

подачи присадки в сажевый фильтр (на дизелях).



F5



30 A

 Задние электрические стеклоподъемники, складная крыша.



F6



30 A

 Передние электростеклоподъемники, питание привода

боковых зеркал заднего вида.



F7



5 A

 Плафон передний, плафоны индивидуального освещения, подсветка

на противосолнечном козырьке, подсветка перчаточного ящика.

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

144

207CC_RU_CHAP09_INFO PRATIQUES_ED01-2014



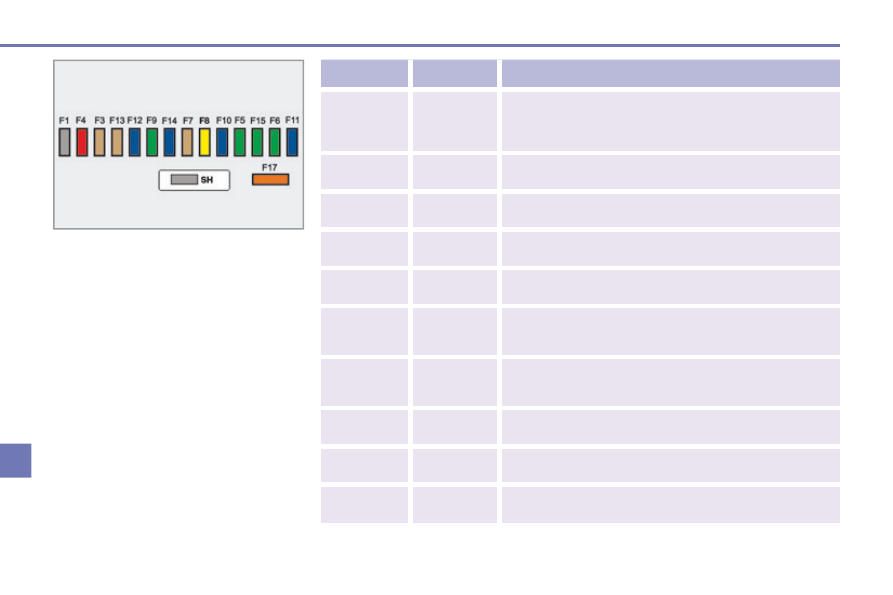

Номер предохранителя       Номинальный ток



Защищаемая цепь



F8



20 A

 Радиотелефон, многофункциональный дисплей,

подрулевые переключатели, датчик давления в шинах,

коммутационный блок прицепа, охранная сигнализация

(устанавливается дополнительно).



F9



30 A

 Розетка 12 В передняя, передний плафон, индивидуальные плафоны,

подсветка зеркал на противосолнечных козырьках, лампа перчаточного ящика.



F10



15 A

 Сирена охранной сигнализации, ЭБУ охранной

сигнализации, фары с курсовой коррекцией.



F11



15 A

 Диагностический разъем, цепь слабого тока замка

зажигания, ЭБУ автоматической коробки передач.



F12



15 A

 Датчик освещенности, коммутационный блок прицепа,

складная крыша.



F13



5 A

 Коммутационный блок двигателя, реле системы ABS,

двухфункциональный контактор тормозной системы.



F14



15 A

 Комбинация приборов, панель контрольных ламп ремней

безопасности, корректор фар, кондиционер воздуха,

автомагнитола, система "свободные руки", ЭБУ парктроника.



F15



30 A

 Запирание замков и суперблокировка замков.



F17



40 A

 Обогрев заднего стекла и наружных зеркал заднего вида.



SH

 -

 Шунт PARC.

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

145

207CC_RU_CHAP09_INFO PRATIQUES_ED01-2014

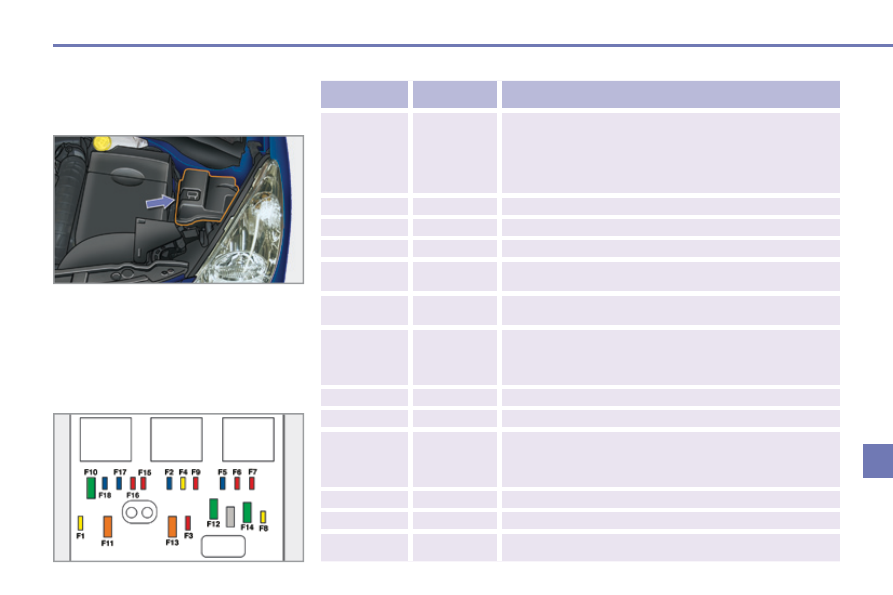

  Предохранители моторного отсека

 Блок предохранителей расположен в мотор-

ном  отсеке  возле  аккумуляторной  батареи

(слева).

  Доступ к предохранителям

      Снимите крышку с фиксаторов.

     Замените  предохранитель  (см.  соответ-

ствующий раздел).

     После замены плотно установите крышку

на  место,  чтобы  блок  предохранителей

был закрыт герметично.

  Перечень предохранителей

   Номер предохранителя       Номинальный ток



Защищаемая цепь



F1



20 A

 Питание ЭБУ двигателя и реле электродвигателя вентилятора

системы охлаждения, электромагнитные клапаны системы

распределения и адсорбера (1,6 л THP 16V), датчик расхода

воздуха (на дизелях), топливный насос высокого давления (на

дизелях), датчик воды в дизтопливе, электроклапаны системы

рециркуляции отработавших газов, подогрев воздуха (на дизелях).



F2



15 A

 Звуковой сигнал.



F3



10 A

 Омыватель ветрового стекла.



F4



20 A

 Омыватель фар.



F5



15 A

 Топливный насос (на бензиновых двигателях), электромагнитные

клапаны системы турбонаддува (1,6 л THP 16V).



F6



10 A

 Датчик скорости движения автомобиля, автоматическая

коробка передач.



F7



10 A

 Электрический усилитель рулевого управления, фары с

курсовой коррекцией, реле выключателя фар с курсовой

коррекцией, коммутаторный блок с системой защиты

(на дизелях).



F8



20 A

 Выключатель стартера.



F9



10 A

 ЭБУ систем ABS/ESP, контактор тормозной педали.



F10



30 A

 Компоненты системы ЭСУД двигателя (бензиновый

двигатель: катушки зажигания, электроклапаны, кислородные

датчики, инжекторы, подогреватели, управляемый термостат)

(дизельный двигатель: электроклапаны, подогреватели).



F11



40 A

 Вентилятор системы кондиционирования воздуха.



F12



30 A

 Медленная/быстрая скорость очистителя ветрового стекла.



F13



40 A

 Питание интеллектуального коммутационного блока

(+ после замка зажигания).

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

146

207CC_RU_CHAP09_INFO PRATIQUES_ED01-2014



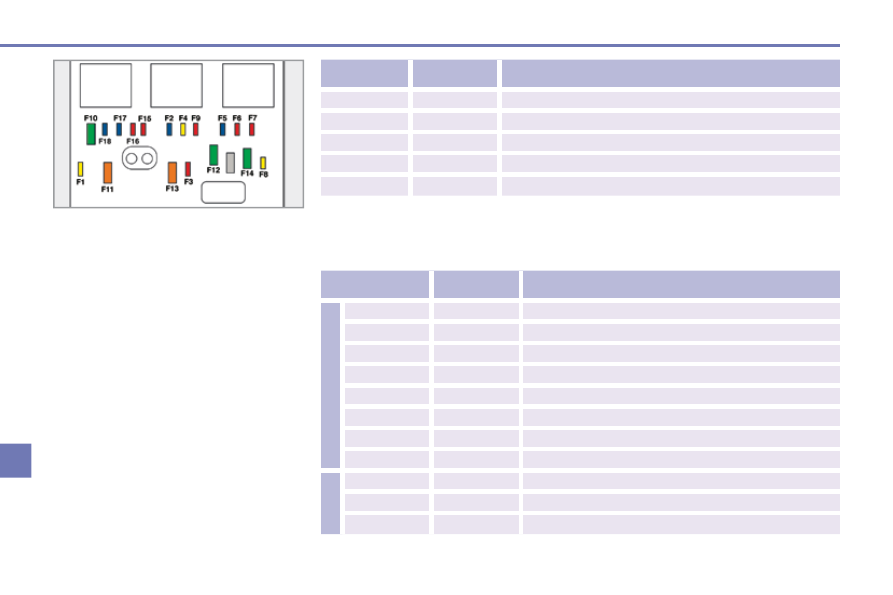

Номер предохранителя       Номинальный ток



Защищаемая цепь



F14



30 A

 Подогреватель дизтоплива.



F15



10 A

 Левая фара дальнего света.



F16



10 A

 Правая фара дальнего света.



F17



15 A

 Левая фара ближнего света.



F18



15 A

 Правая фара ближнего света.

  Перечень предохранителей больших номиналов

  *    Электрические  предохранители,  рассчитан-

ные на большой ток, обеспечивают дополни-

тельную защиту цепей электрооборудования.

Все  работы  с  ними  должны  производиться

только в сервисной сети PEUGEOT или в спе-

циализированном техцентре.



Номер предохранителя       Номинальный ток



Защищаемая цепь



1-й б

лок





MF1  *



70 A

 Вентилятор системы охлаждения.



MF2  *



20 A/30 A

 Насос системы ABS/ESP.



MF3  *



20 A/30 A

 Электроклапаны ABS/ESP.



MF4  *



60 A

 Питание интеллектуального коммутационного блока.



MF5  *



60 A

 Питание интеллектуального коммутационного блока.



MF6  *



30 A

 Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V).



MF7  *



80 A

 Блок предохранителей салона.



MF8  *

 -

 Не используется.



2-й б

лок





MF9  *



80 A

 Блок системы подогрева (на дизелях).



MF10  *



80 A

 Электрический усилитель рулевого управления.



MF11  *



40 A

 Электрический двигатель Valvetronic (1,6 л THP 16V).
