Peugeot Expert VU. Руководство - часть 1

14

Бортовые приборы

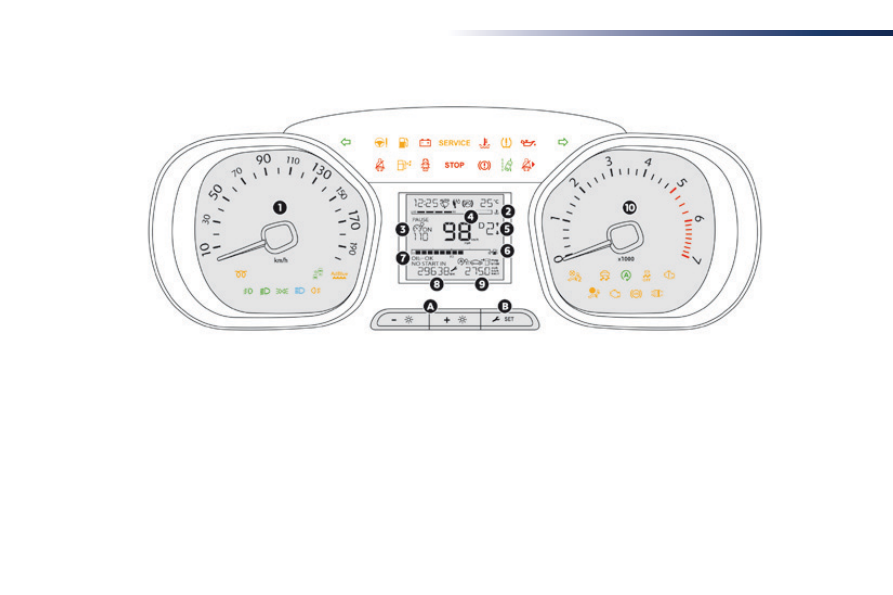

Панель приборов с ЖК-экраном

1.

  Спидометр аналоговый (км/ч или

миль/ч).

2.

  Указатель температуры охлаждающей

жидкости.

3.

  Параметры запрограммированной

скорости регулятора или ограничителя
скоростного режима.

4.

  Спидометр цифровой (км/ч или миль/ч)

5.

  Индикатор включенной передачи.



Передача в автоматической или
секвентальной коробке передач.

A.

  Регулятор общего освещения.

B.

  Установка на ноль указателя

техобслуживания.



При наличии в комплектации
автомобиля, обнуление счетчика
пробега за поездку.



Настройка даты и времени.



Кратковременная информация:
-  о техническом обслуживании,
-  о запасе хода по остатку

экоприсадочной жидкости (AdBlue

®

).

6.

  Указатель уровня топлива.

7.

  Указатель уровня масла в двигателе.

8.

  Указатель планового ТО, затем -

счетчик общего пробега (км или миль).



Эти данные показываются поочередно
при включении зажигания.

9.

  Счетчик пробега за поездку (км или

миль).

10.

  Тахометр (x 1000 об/мин или rpm).

Контрольные приборы и дисплеи

Элементы управления настройками

15

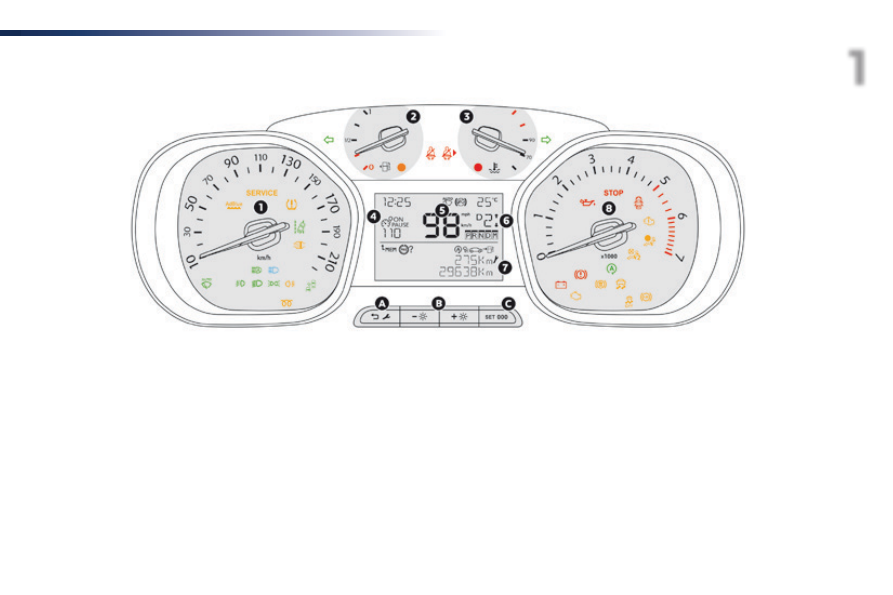

1

Бортовые приборы

1.

  Спидометр аналоговый (км/ч или

миль/ч).

2.

  Индикатор уровня топлива.

3.

  Индикатор температуры охлаждающей

жидкости.

4.

  Параметры запрограммированной

скорости регулятора или ограничителя
скоростного режима.

5.

  Спидометр цифровой (км/ч или миль/ч)

A.

  Обнуление указателя технического

обслуживания.



Просмотр кратковременной
информации:
-  о техническом обслуживании,
-  о запасе хода по остатку жидкости

(AdBlue

®

).

B.

  Регулятор яркости общего освещения.

C.

  Обнуление счетчика пробега за поездку

и расстояния.

6.

  Индикатор включенной передачи.



Передача в автоматической или
секвентальной коробке передач.

7.

  Индикатор остатка пробега до

планового ТО, счетчик пробега за
поездку (км или миль), уведомляющие
сообщения, ...

8.

  Тахометр (x 1000 об/мин или rpm).

Контрольные приборы и дисплеи

Управление настройками

Текст на ЖК-панели приборов

16

Бортовые приборы

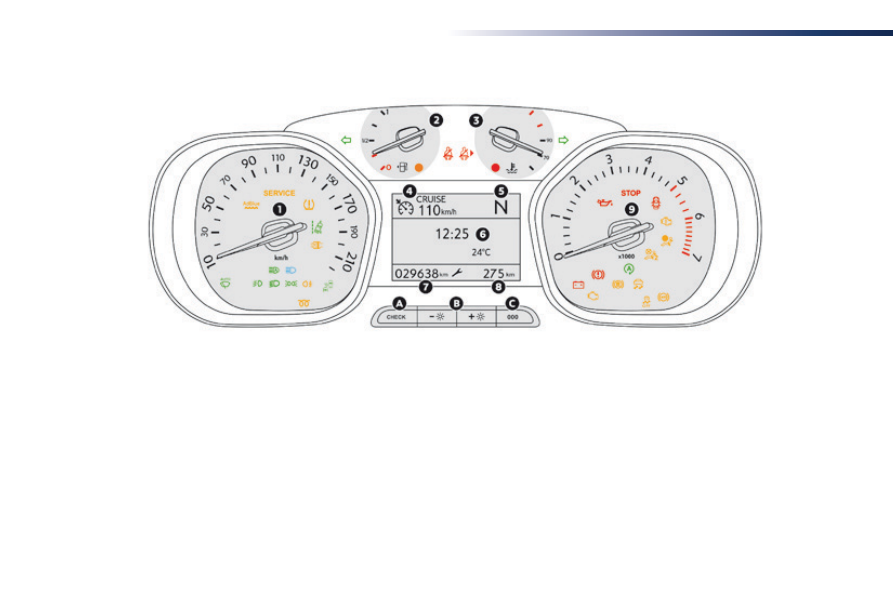

Матричная панель приборов

1.

  Спидометр аналоговый (км/ч или

миль/ч).

2.

  Индикатор уровня топлива.

3.

  Индикатор температуры охлаждающей

жидкости.

4.

  Параметры запрограммированной

скорости регулятора или ограничителя
скоростного режима.

5.

  Индикатор включенной передачи.



Передача в автоматической или
секвентальной коробке передач.

A.

  Обнуление указателя технического

обслуживания.



Просмотр журнала уведомлений.



Просмотр информации:
-  о техническом обслуживании,
-  о запасе хода по остатку жидкости

(AdBlue

®

).

B.

  Регулятор яркости общего освещения.

C.

  Обнуление счетчика пробега за

поездку.

6.

  Зона индикации: уведомляющие и

контролирующие состояние систем
сообщения, бортовой компьютер,
цифровой спидометр (км/ч или mph), ...

7.

  Указатель планового ТО, затем -

счетчик общего пробега (км или миль).



Эти данные показываются поочередно
при включении зажигания.

8.

  Счетчик пробега за поездку (км или

миль).

9.

  Тахометр (x 1000 об/мин или rpm).

Контрольные приборы и дисплеи

Управление настройками

17

1

Бортовые приборы

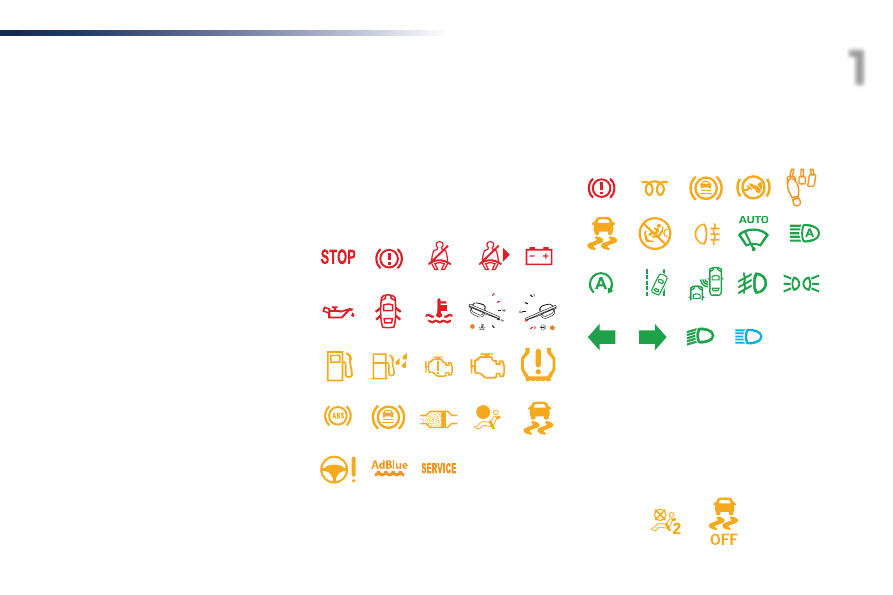

Контрольные лампы

Визуально воспринимаемые сигналы, предназначенные для
информирования водителя о работе систем (индикаторы
включенного или выключенного состояния) или о появлении
неисправности (уведомляющие сигнализаторы).

При включении зажигания

Уведомляющие сигнализаторы загораются
на несколько секунд при включении
зажигания.
С пуском двигателя они должны погаснуть.
Если сигнализатор продолжает гореть,
выясните причину, прежде чем тронуться
в путь.

Сопутствующие уведомления

Некоторые из них могут работать в двух
режимах: и мигать, и гореть, не мигая.
Только сопоставив режим сигнализатора
с поведением автомобиля, можно судить,
исправны его системы или речь идет о
неисправности. В случае неисправности
горящий сигнализатор может
сопровождаться звуковым сигналом и/или
сообщением.

Уведомляющие индикаторы и сигнализаторы

Горящий или мигающий при работающем двигателе
сигнализатор свидетельствует о неисправности в
соответствующей системе, требующей вмешательства
водителя.
Любые неисправности, сопровождаемые загоранием
уведомляющего сигнализатора, должны быть
дополнительно продиагностированы с учетом сообщения.
В случае каких-либо проблем обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.

Контрольные лампы и сигнализаторы

Загорание нижеуказанных контрольных ламп -
на панели приборов и/или на ее дисплее -
свидетельствует о том, что соответствующая система
включена.

Контрольные лампы отключенного состояния

Загорание одного из указанных
сигнализаторов свидетельствует о том, что Вы
сами отключили соответствующую систему.
Оно может сопровождаться звуковым
сигналом и сообщением.
