136

   Замена электрического предохранителя

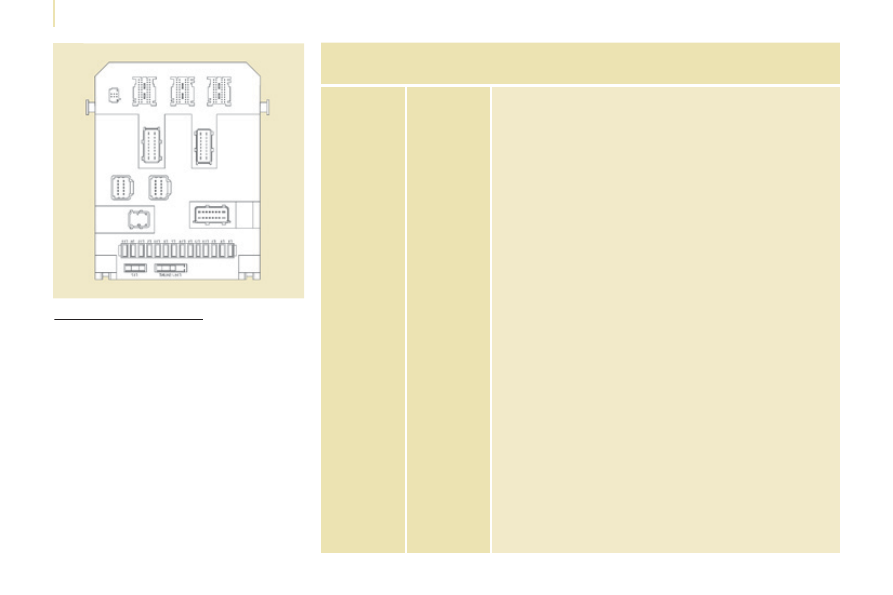

 БЛОК ПРЕДОХРАНИТЕЛЕЙ С

ПРАВОЙ СТОРОНЫ

 БЛОК ПРЕДОХРАНИТЕЛЕЙ С

 БЛОК ПРЕДОХРАНИТЕЛЕЙ С

   -   Опустите перчаточный ящик и с силой

потяните за него, чтобы получить

доступ к предохранителям.



Предохранитель

№



Номинальный ток,



A



Защищаемая цепь



1



15

 Очиститель заднего стекла



2



-

 Свободен



3



5

 ЭБУ подушек безопасности



4



10

 Датчик положения рулевого колеса, диагностический

разъем, датчик системы ESC, ручное управление

микроклиматом, датчик сцепления, корректор фар,

насос для подачи присадки в сажевый фильтр



5



30

 Электропривод зеркал, двигатель стеклоподъемника

передней правой двери



6



30

 Питание стеклоподъемников передних дверей



7



5

 Плафоны и лампа перчаточного ящика



8



20

 Многофункциональный дисплей, сирена охранной

сигнализации, автомагнитола, чейнджер компакт-

дисков, радиотелефон, коммутационный блок прицепа

(дополнительное оборудование), ЭБУ для модификации

платформы с кабиной



9



10

 Розетка в грузовом отсеке



10



30

 Регулятор высоты задней подвески, блок подрулевых

переключателей, комбинация приборов



11



15

 Диагностический разъем, замок зажигания



12



15

 Беспроводная гарнитура "свободные руки", ЭБУ подушек

безопасности, ЭБУ системы помощи при парковке



13



5

 ЭБУ двигателя, коммутационный блок прицепа



14



15

 Датчик дождя, вентиляция салона, климат-контроль, комбинация приборов



15



30

 Запирание/отпирание/суперблокировка дверей



16



-

 Свободен



17



40

 Обогреватель заднего стекла, обогреватели зеркал



17



10

 Обогреватели зеркал

 137

   Замена электрического предохранителя

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

7

 БЛОК ПРЕДОХРАНИТЕЛЕЙ В

САЛОНЕ

   -   Снимите крышку с отсека

аккумуляторной батареи.

  -   Снимите клемму с вывода (+) АКБ.


После замены предохранителя плотно

закройте крышку.



Предохранитель

№



Номинальный ток,



A



Защищаемая цепь



1



30

 Обогреватели сидений



2



20/-

 Блок контроля заряда АКБ / Свободен



3



40/50

 Коммутационный блок прицепа (дополнительное

оборудование), ЭБУ для модификации платформы с кабиной



4



-

 Свободен



36



15

 Замки распашных дверей



37



10

 Замки распашных дверей



38



20

 Стеклоочиститель задних распашных дверей



39



-

 Свободен



40



5

 Складные зеркала заднего вида

138

   Замена электрического предохранителя

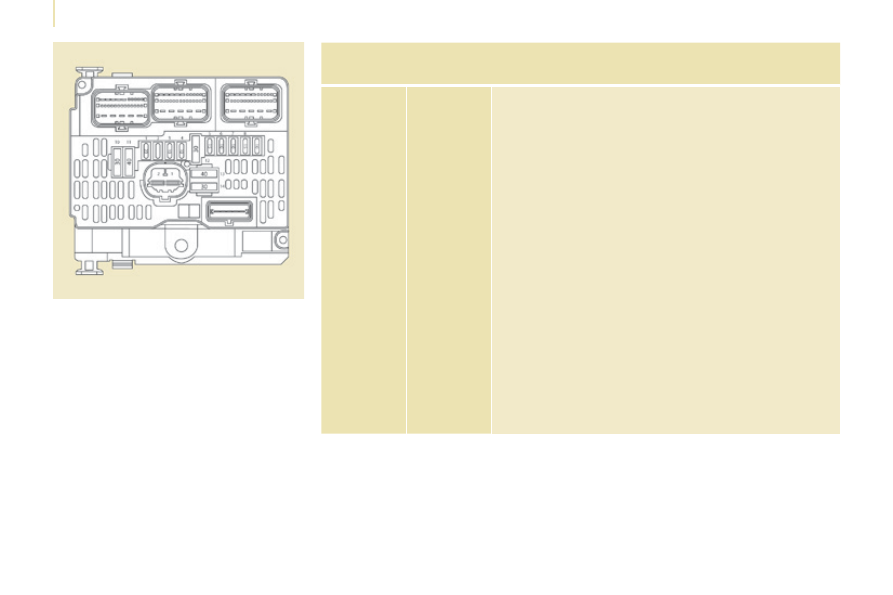

 БЛОК ПРЕДОХРАНИТЕЛЕЙ В

МОТОРНОМ ОТСЕКЕ

   -   Откройте капот и отодвиньте в

сторону кронштейн бачка омывателя,

чтобы облегчить доступ к блоку.

  -   Снимите с фиксаторов и опустите

блок, чтобы получить доступ к

предохранителям.



Предохранитель

№



Номинальный ток,



A



Защищаемая цепь



1



20

 ЭБУ двигателя, компоненты системы питания и

воздухоподачи, вентилятор системы охлаждения



2



15

 Звуковой сигнал



3



10

 Насос омывателя ветрового и заднего стекол



4



20

 Насос омывателя фар



5



15

 Компоненты системы топливоподачи



6



10

 Усилитель рулевого управления, второй датчик тормозной педали



7



10

 Тормозная система (ABS/ESC)



8



20

 Выключатель стартера



9



10

 Первый датчик тормозной педали



10



30

 Компоненты системы питания и воздухоподачи,

компоненты системы снижения токсичности



11



40

 Вентиляция кабины



12



30

 Очиститель ветрового стекла



13



40

 Интеллектуальный коммутационный блок



14



30

 Свободен

 139

   Замена электрического предохранителя

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

7

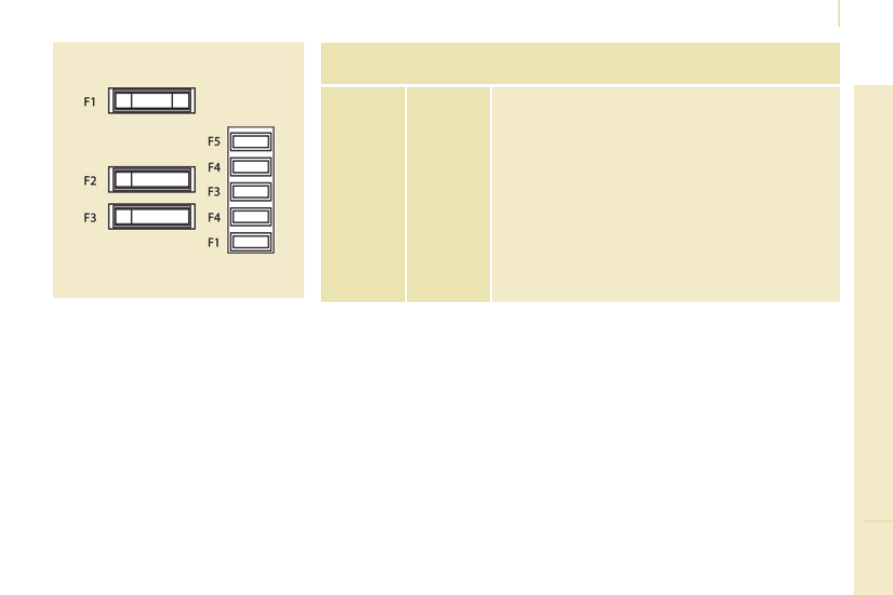

 БЛОК ПРЕДОХРАНИТЕЛЕЙ

ДЛЯ БУКСИРОВКИ / ПРИЦЕПА /

МОДИФИКАЦИИ КУЗОВА /

ПЛАТФОРМЫ С КАБИНОЙ

МОДИФИКАЦИИ КУЗОВА /

МОДИФИКАЦИИ КУЗОВА /

 Здесь приведены лишь ориентировочные

параметры предохранителей,

поскольку в ходе модификации кузова

в этом дополнительном блоке могут

использоваться предохранители

других номиналов, отвечающих целям

модификации и не отраженных в данном

документе.



Предохранитель

№



Номинальный ток,



A



Защищаемая цепь



1



15

 Свободен



2



15

 Реле замка зажигания и опционного генератора



3



15

 Питание 12 В электрической цепи прицепа



4



15

 Цепь под напряжением для использования при модификациях



5



10

 Фонари аварийной сигнализации
