Краткое знакомство с автомобилем

12

  Регулятор температуры

Регулятор подачи

воздуха

  Регулятор

распределения воздуха

Выключатель обогрева

заднего стекла

Кондиционер воздуха

Регулятор температуры

  Рециркуляция воздуха в салоне /

Подача наружного воздуха

Регулятор распределения

воздуха по салону

Включение / Выключение

охлаждения воздуха

Регулятор расхода воздуха

  Выключатель обогрева

заднего стекла

Отопление

         Обеспечение комфортного микроклимата

35

34

.

▬

Краткое знакомство с автомобилем

13

Мне необходимо...

Отопление или ручная настройка кондиционера

Распределение

потоков воздуха

Расход воздуха

Рециркуляция воздуха /

Подача наружного воздуха

Температура

воздуха

Ручная

настройка

кондиционера

ПОВЫСИТЬ

ТЕМПЕРАТУРУ











ПОНИЗИТЬ

ТЕМПЕРАТУРУ











УДАЛИТЬ

КОНДЕНСАТ СО

СТЕКОЛ

УДАЛИТЬ ИНЕЙ СО

СТЕКОЛ











            Обеспечение комфортного микроклимата

  Рекомендации по настройкам кондиционера воздуха

Краткое знакомство с автомобилем

14

  При включении зажигания загораются
контрольные рампы оранжевого и красного
цвета.
 Как только двигатель начнет работать, они
должны погаснуть.
 Если какие-либо из них продолжат гореть,
см. информацию в соответствующей рубрике.

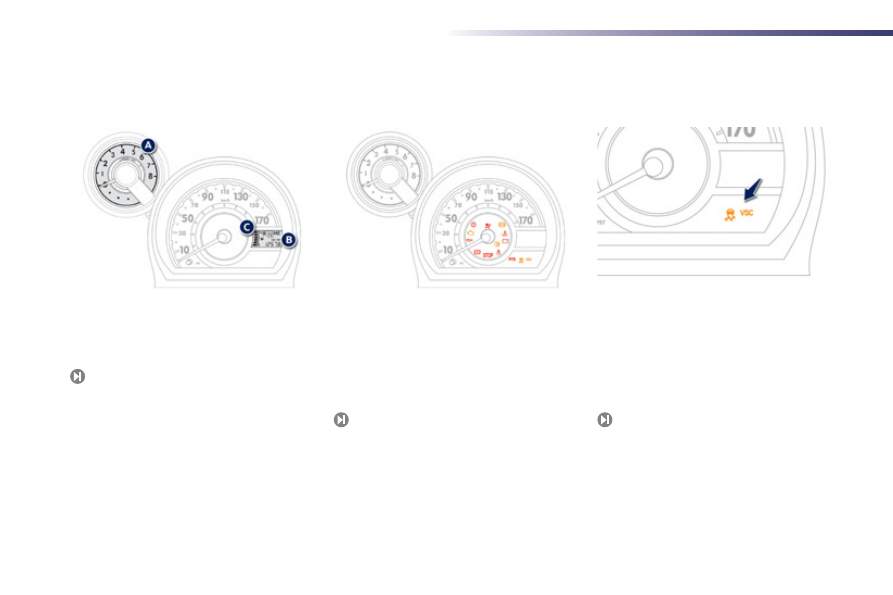

A.   Тахометр
B. Дисплей
C. Указатель уровня топлива

  Система динамической стабилизации
ASR/ESP повышает устойчивость
автомобиля на дороге.
 Сведения о ее работе изложены на
соответствующей странице.

 Бортовые системы контроля

Панель приборов

  Контрольные лампы

  При наличии системы ASR/ESP

50

20

19

.

Краткое знакомство с автомобилем

15

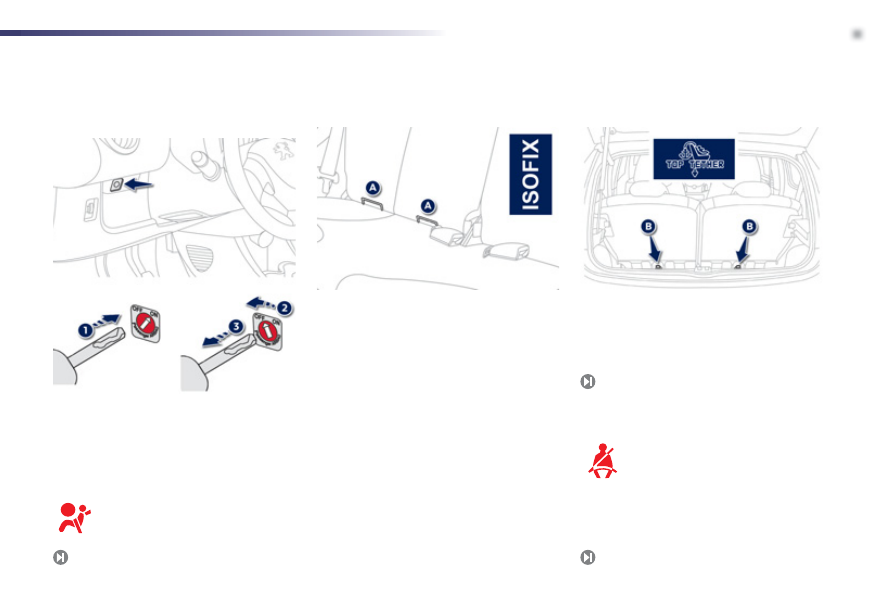

Ваш автомобиль сертифицирован в
соответствии с новыми нормативами,
предъявляемыми к системе ISOFIX.
Задние сиденья оборудованы креплениями
ISOFIX, отвечающими требованиям этих
нормативов.
Конструктивно они состоят из трех
проушин, имеющихся на каждом сиденье:
-

двух нижних проушин A, расположенных
между спинкой и подушкой штатного
сиденья автомобиля,

-

верхней проушины  B , называемой
креплением "TOP TETHER",
расположенной внизу за спинкой
сиденья.

Детские кресла "ISOFIX"  оборудованы
двумя замками и/или лямкой, легко
входящими в зацепление с этими
проушинами, помеченными бирками или
маркировкой на спинке заднего сиденья.

  Подушка безопасности

пассажира отключена

Этот сигнализатор будет гореть в течение
всего времени, пока подушка безопасности
пассажира будет оставаться отключенной.

  Контрольная лампа непристегнутого /

отстегнутого переднего ремня безопасности

1.   Вставить ключ.
2. Повернуть в положение  "OFF".
3. Вынуть ключ из этого положения.

При включении зажигания эта
лампа будет мигать до тех пор, пока
водитель и/или передний пассажир не
пристегнет свой ремень безопасности.

 Если, при работающем двигателе, водитель
и/или передний пассажир отстегнет свой ремень
безопасности, контрольная лампа начнет мигать.

 Обеспечение безопасности в автомобиле

  Отключение подушки

безопасности пассажира

Крепления "ISOFIX"

55

62

52
