В случае неисправности

Установка на место осуществляется в
обратной последовательности.

Противотуманные фары

F

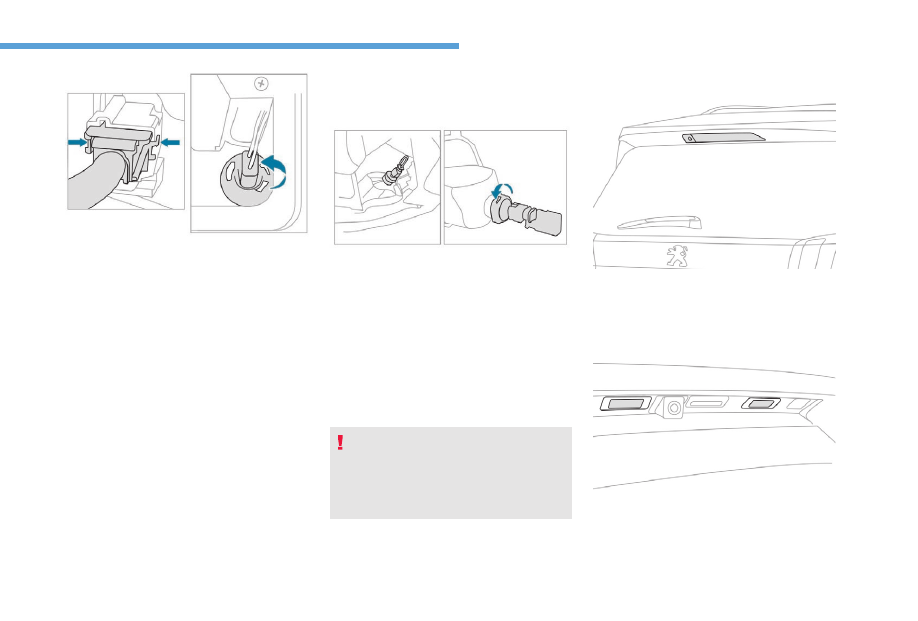

  Действуя с наружной стороны,

осторожно извлеките фонарь, потянув
его по направлению к задней части
автомобиля.

F

  Отсоедините от фонаря разъем, нажав

на него с обеих сторон.

F

  Поверните держатель лампы на

четверть оборота и извлеките его.

F

  Извлеките лампу и замените ее.

Доступ к этим лампам осуществляется
через задний бампер:
F

  проведите рукой под бампером,

F

  нащупайте патрон лампы, поверните

его на четверть оборота и потяните,

F

  поверните лампу на четверть оборота

и извлеките ее.

Установка осуществляется в обратной
последовательности.

Не дотрагивайтесь до глушителя; вы
рискуете получить ожог, если будете
производить замену лампы сразу
после выключения зажигания.

Верхний стоп-сигнал (LED)

Замену светодиодов осуществляйте
в сервисной сети PEUGEOT или в
специализированном техцентре.

Фонари освещения номерного

знака

F

  Вставьте тонкую отвертку в щель рассеивателя.

F

  Вытолкните его наружу, чтобы вывести из

зацепления.

F

  Снимите рассеиватель.

F

  Извлеките лампу накаливания и замените ее.

284

В случае неисправности

Замена щетки

стеклоочистителя

Перед заменой очистителя

ветрового стекла

Снятие

F

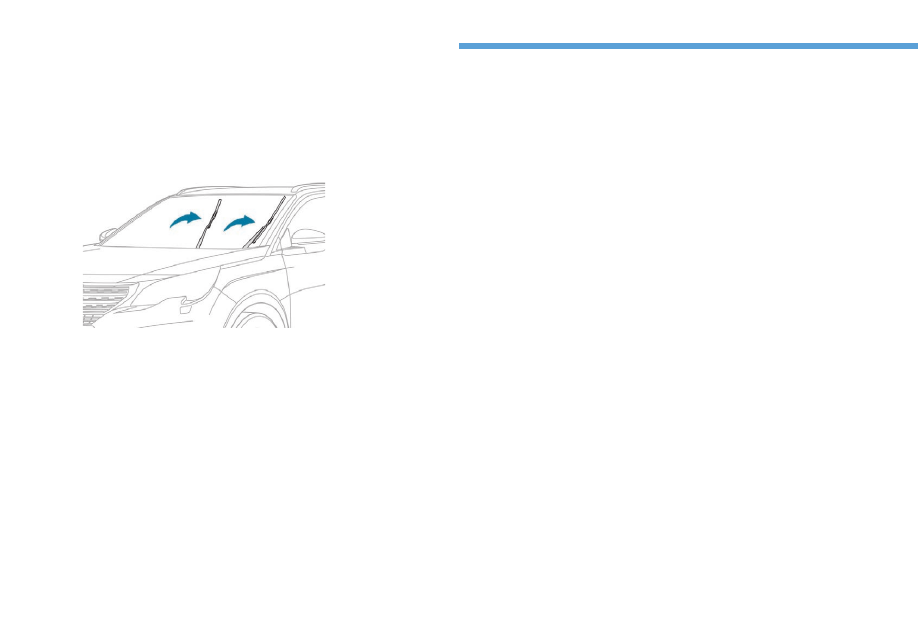

  Поднимите соответствующий рычаг

очистителя ветрового стекла.

F

  Отсоедините и снимите с фиксатора щетку.

Установка

F

  Наденьте на рычаг соответствующую

новую щетку и зафиксируйте ее.

F

  Осторожно опустите рычаг.

После замены щетки на

ветровом стекле

F

  Включите зажигание.

F

  Вновь включите стеклоочиститель,

чтобы щетки стали на место.

Замена предохранителя

Замена предохранителя

Перед заменой сгоревшего предохранителя
необходимо:
F

  выяснить и устранить причину

неисправности,

F

  выключить все потребители

электроэнергии,

F

  обеспечить неподвижность автомобиля

и выключить зажигание,

F

  определить сгоревший предохранитель

по применимым таблицам соответствия
и схемам электрических соединений.

При замене предохранителя необходимо:
F

  извлечь его специальным пинцетом и

проверить на нем состояние плавкого
элемента.

F

  всегда заменять сгоревший

предохранитель новым точно такого
же номинала (такого же цвета);
ненадлежащий номинал может повлечь
сбои в работе (и риск возгорания).

Если система вновь выходит из строя
вскоре после замены предохранителя,
проверьте электрооборудование
в сервисной сети PEUGEOT или в
специализированном техцентре.

F

  До истечения первой минуты после

выключения зажигания включите

стеклоочиститель, чтобы расположить

щетки посередине ветрового стекла

(положение для технического

обслуживания).

8

285

В случае неисправности

Таблицы соответствия и
соответствующие схемы электрических
соединений доступны на веб-сайте:
http://public.servicebox.peugeot.com/ddb/
Вы можете обратиться в
сервисную сеть PEUGEOT или в
специализированный техцентр.

Замена предохранителя, не указанного
в приведенных ниже таблицах, может
привести к серьезной неисправности
автомобиля. Обратитесь в
сервисную сеть PEUGEOT или в
специализированный техцентр.

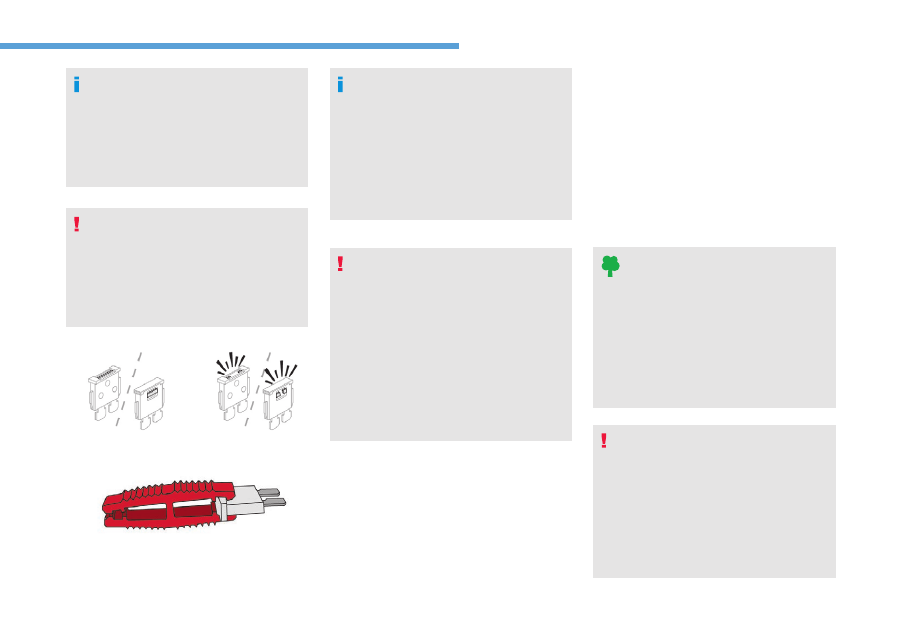

Исправный

Сгоревший

Пинцет

Монтаж дополнительного

электрооборудования

Система электрооборудования автомобиля

рассчитана на работу как со стандартным

электрооборудованием, так и с

дополнительными устройствами.

Прежде чем установить на автомобиль

дополнительное электрооборудование,

обратитесь в сервисную сеть PEUGEOT или

в специализированный техцентр.

PEUGEOT не несет ответственности
за расходы, понесенные при ремонте
автомобиля или при устранении
неисправностей, возникающих
при установке дополнительного
оборудования, не поставляемого
и не рекомендованного компанией
PEUGEOT, установленного с нарушением
инструкций, в частности, когда суммарное
потребление дополнительного
оборудования, подключенного к бортовой
электросети, превышает 10 миллиампер.

Аккумуляторная

батарея 12 В

Порядок действий по пуску двигателя от
вспомогательной батареи или по зарядке
разряженной аккумуляторной батареи.

Общие сведения

Свинцово-кислотные стартерные

аккумуляторные батареи

Автомобильные аккумуляторные батареи содержат
вредные вещества, такие как серная кислота и свинец.
Их утилизация должна осуществляться в соответствии
с действующими нормами. Категорически
запрещается выбрасывать аккумуляторные батареи с
прочими бытовыми отходами.
Отслужившие элементы питания пульта
дистанционного управления и аккумуляторные
батареи следует сдавать на специализированные
пункты сбора отходов.

Перед началом работ с АКБ примите
меры для защиты глаз и лица.
Любые работы с аккумуляторной
батареей следует проводить в хорошо
проветриваемом месте, вдали от
источников открытого огня и искр,
чтобы не допустить взрыва или
воспламенения.
По окончании работ вымойте руки.

286

В случае неисправности

Доступ к аккумуляторной

батарее

Батарея расположена под капотом.

(+) Положительный вывод.

Он снабжен клеммой с быстрым зажимом.

(-) Отрицательный вывод.

Так как доступ к отрицательному выводу
невозможен, вынесенная точка соединения
с массой расположена вблизи АКБ.

Пуск двигателя от внешней

аккумуляторной батареи

Если штатная АКБ автомобиля
разряжена, двигатель можно запустить от
дополнительной батареи (внешней или
расположенной на другом автомобиле) при
помощи стартерных кабелей или от пуско-
зарядного устройства (бустера).

Запрещается запускать двигатель от
зарядного устройства.
Запрещается использовать пуско-
зарядное устройство с напряжением
24 В и выше.
Убедитесь, что номинальное
напряжение дополнительной батареи
рассчитано на 12 вольт, а ее емкость —
не меньше разряженной батареи.
Оба автомобиля не должны
контактировать друг с другом.
Выключите все бортовые потребители
электрической энергии (радио,
стеклоочистители, световые приборы,
т. п.).
Следите за тем, чтобы провода для
запуска от внешнего источника не
располагались вблизи подвижных узлов
двигателя (вентилятора, ремней и т. п.).
Запрещается отсоединять клемму (+)
при работающем двигателе.

F

  Запустите двигатель на автомобиле-

"доноре" и дайте ему поработать

несколько минут.

F

  Включите стартер "разряженного"

автомобиля и дайте двигателю

поработать.

Если двигатель не запустился с первого

раза, выключите зажигание и подождите

несколько секунд перед новой попыткой.

Доступ к выводу (+):
F

  отоприте замок капота, потянув за ручку,

расположенную в салоне, затем за
внешний рычаг,

F

  поднимите и зафиксируйте капот,

установив под него механический упор.

F

  Приподнимите пластмассовую крышку

(+) вывода, если она предусматривается

конструкцией.

F

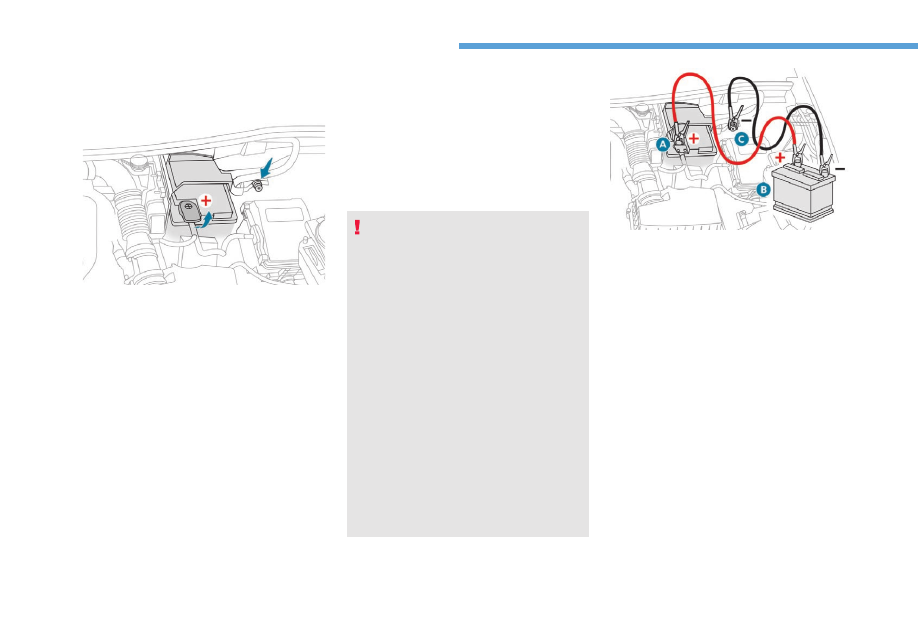

  Подсоедините красный провод

к положительному (+) выводу

разряженной аккумуляторной батареи
A

 (на металлическом колене), затем — к

положительному (+) выводу резервной

батареи B или пуско-зарядного устройства.

F

  Подсоедините один конец зеленого или

черного провода к отрицательному (-) выводу

батареи-донора B или пуско-зарядного

устройства (или к массе автомобиля-донора).

F

  Подсоедините другой конец зеленого или

черного провода к точке соединения с массой
C

 автомобиля с разряженной АКБ.
