Peugeot Partner (B9). Руководство - часть 465

СНЯТИЕ ­ У СТАНОВК А : ВАК У У М НЫЙ НАСОС

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Снять декоративную крышку двигателя .

Отсоединить аккумуляторную батарею .
Отвернуть болты (1).
Слегка сдвинуть : Бачок с тормозной жидкостью (2).
Снять воздуховод (5).
Отсоедините воздушный патрубок (4) от воздушного патрубка (3).
Снять воздуховод (3).

Рисунок : B1BM163D

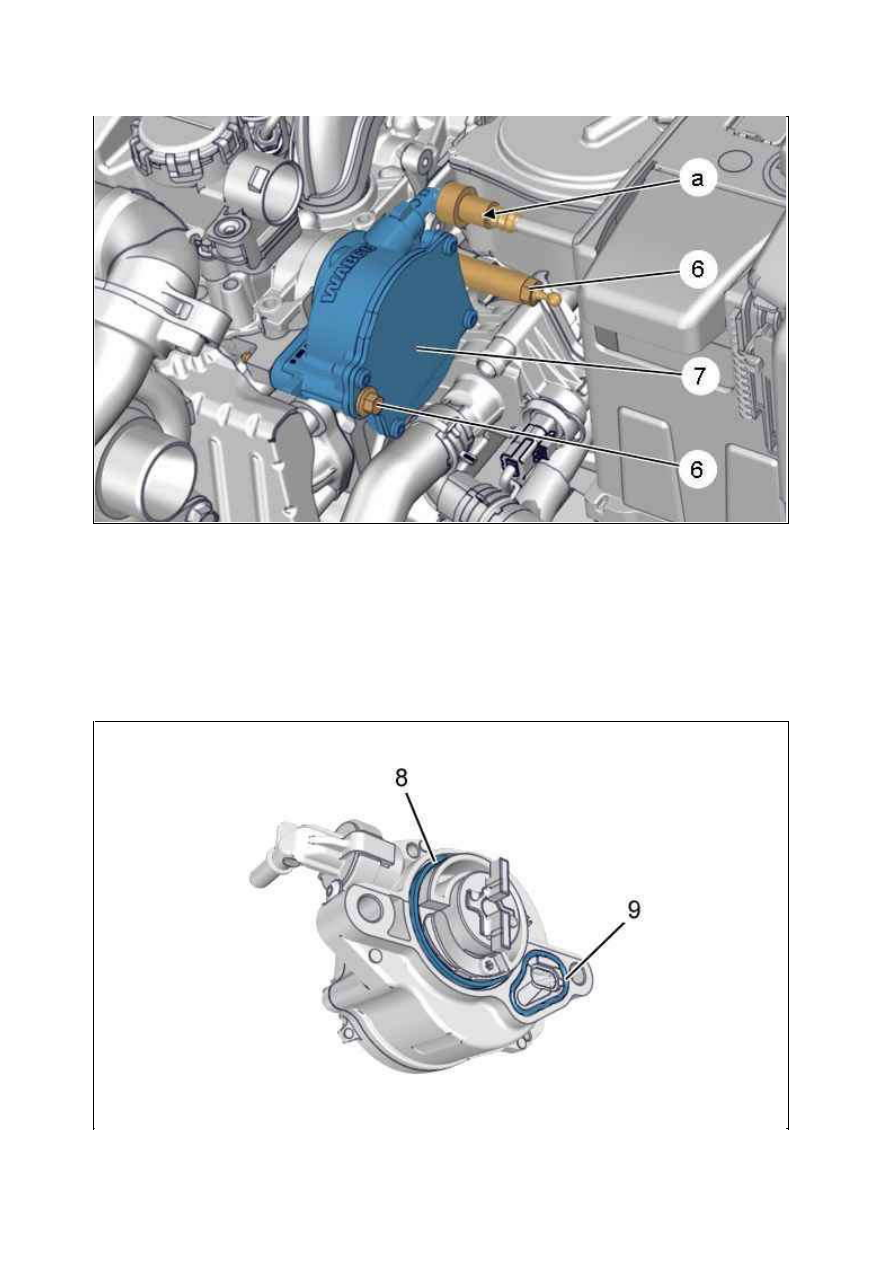

Отсоединить штуцер ( в "a").
Снимите :



болтов (6)



Вакуумный насос (7)

2. У становка

Рисунок : B3FM0E9D

Рисунок : B3FM0EAD

ВНИМ АНИЕ : При каждом снятии : Систематически заменять : Прокладки (8) и (9).

Установите :



Вакуумный насос (7)



болтов (6)

Метод затяжки болтов ((6)) :



Предварительная затяжка моментом 0,5 ± 0,1 дН.м



Затяжка моментом 1,8 ± 1,8 2 дН.м

Подсоедините трубку ( в "a").
Установите :



Воздуховод (3)



Воздуховод (5)

Соедините воздушный патрубок (4) с воздушным патрубком (3).
Установите : Бачок с тормозной жидкостью (2).
Установите :



болтов (1) ; Затяните моментом 0,35 ± 0,05 дН.м



Декоративную крышку двигателя (/)

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

СНЯТИЕ ­ У СТАНОВК А : У СИЛИТЕЛЬ ТОРМ ОЗНОЙ СИСТЕМ Ы

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Разблокируйте болты левого переднего колеса.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Отключить положительный кабель аккумуляторной батареи.
Снимите :



Переднее левое колесо



Передний левый брызговик



Декоративную крышку двигателя (В зависимости от вида двигателя)

Отсоединить и сдвинуть : Блок предохранителей (1) с крышки отсека аккумуляторной батареи (5).
Снимите : Крышку аккумуляторной батареи (5).
Отключить отрицательный кабель аккумуляторной батареи.
Снимите :



Резонатор (В зависимости от вида двигателя)



Аккумуляторная батарея (2)



Ящик аккумуляторной батареи (3)



Площадку аккумуляторной батареи (4)

Слить жидкость из тормозной системы

.

Снятие главного тормозного цилиндра

.

1.1. Автомобиль, оснащенный двигателем dv6

Рисунок : B3FG20YD
