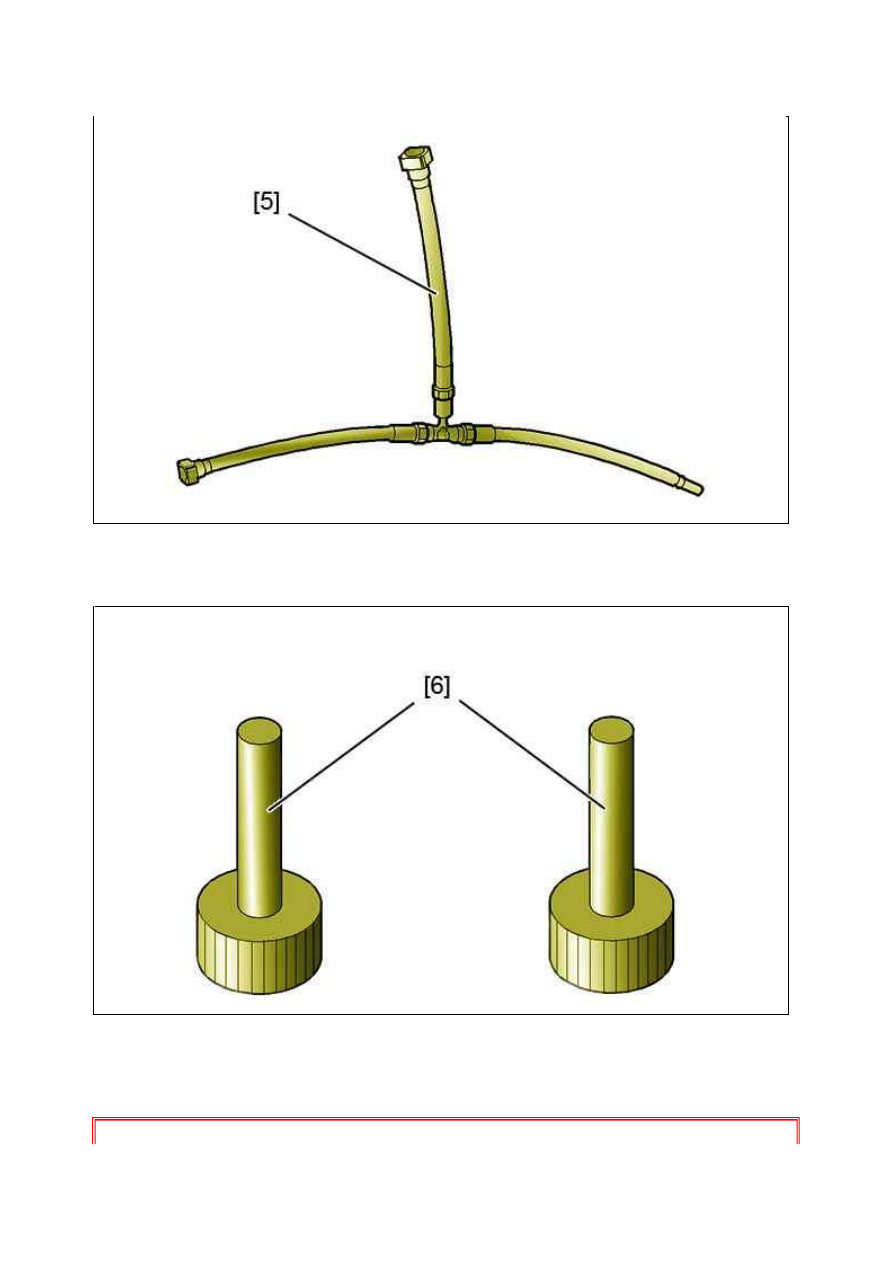

[5] соединительные шланги для очистки фильтра дизельного топлива (­).1604­F.

[6] заглушки для быстроразъемных соединений (­).1520.

2. Снятие

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

Рисунок : E5AP3AFD

Рисунок : E5AP3AGD

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

Отсоединить аккумуляторную батарею .
Снять декоративную крышку двигателя .

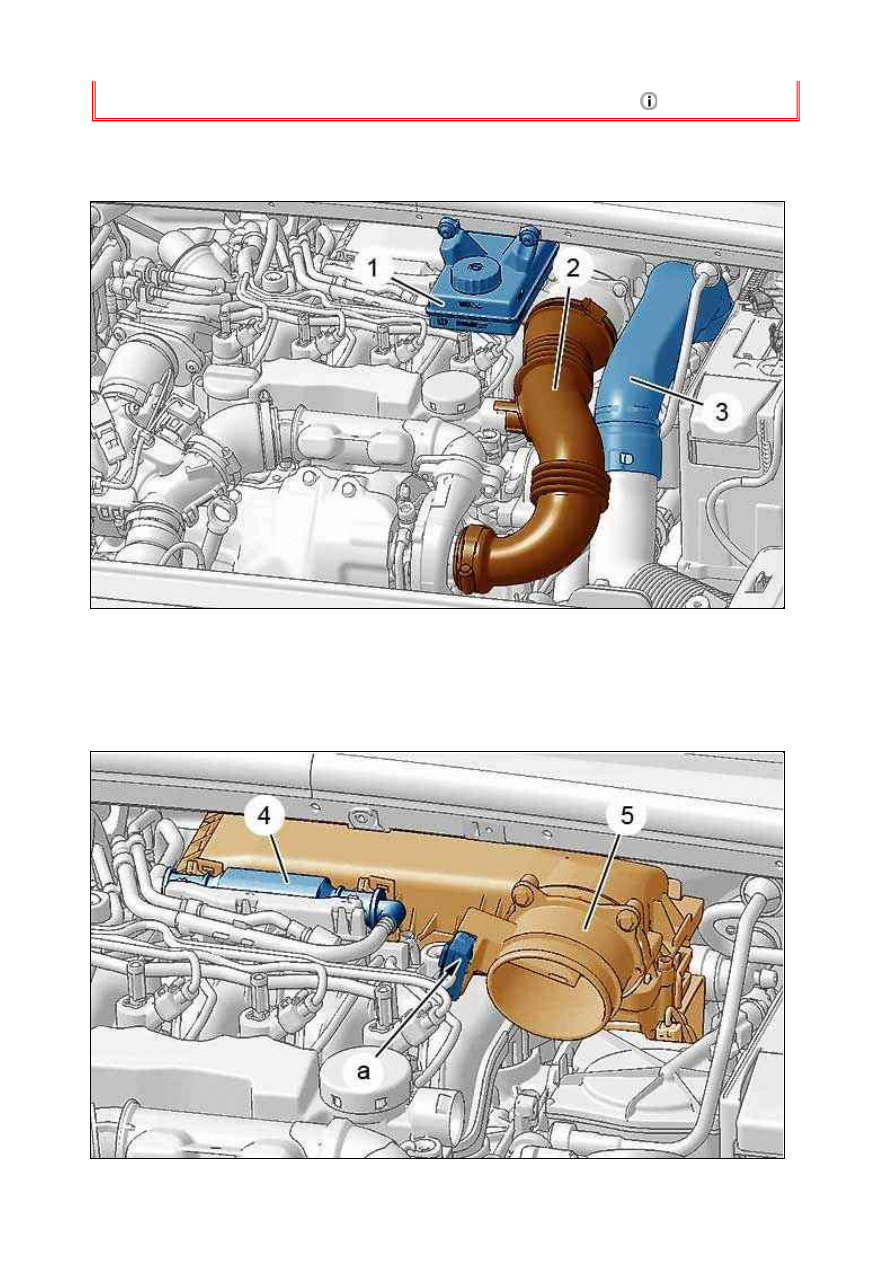

Снять и отвести бачок для тормозной жидкости (1).
Снимите :



Соединительный элемент воздухозаборника (2)



Соединительный элемент воздухозаборника (3)

Рисунок : B1HP2MXD

Открепите и отодвиньте ручной подкачивающий топливный насос (4).
Отсоедините разъем  (в "a").
Поднимите и отведите блок воздухоочистителя (5).

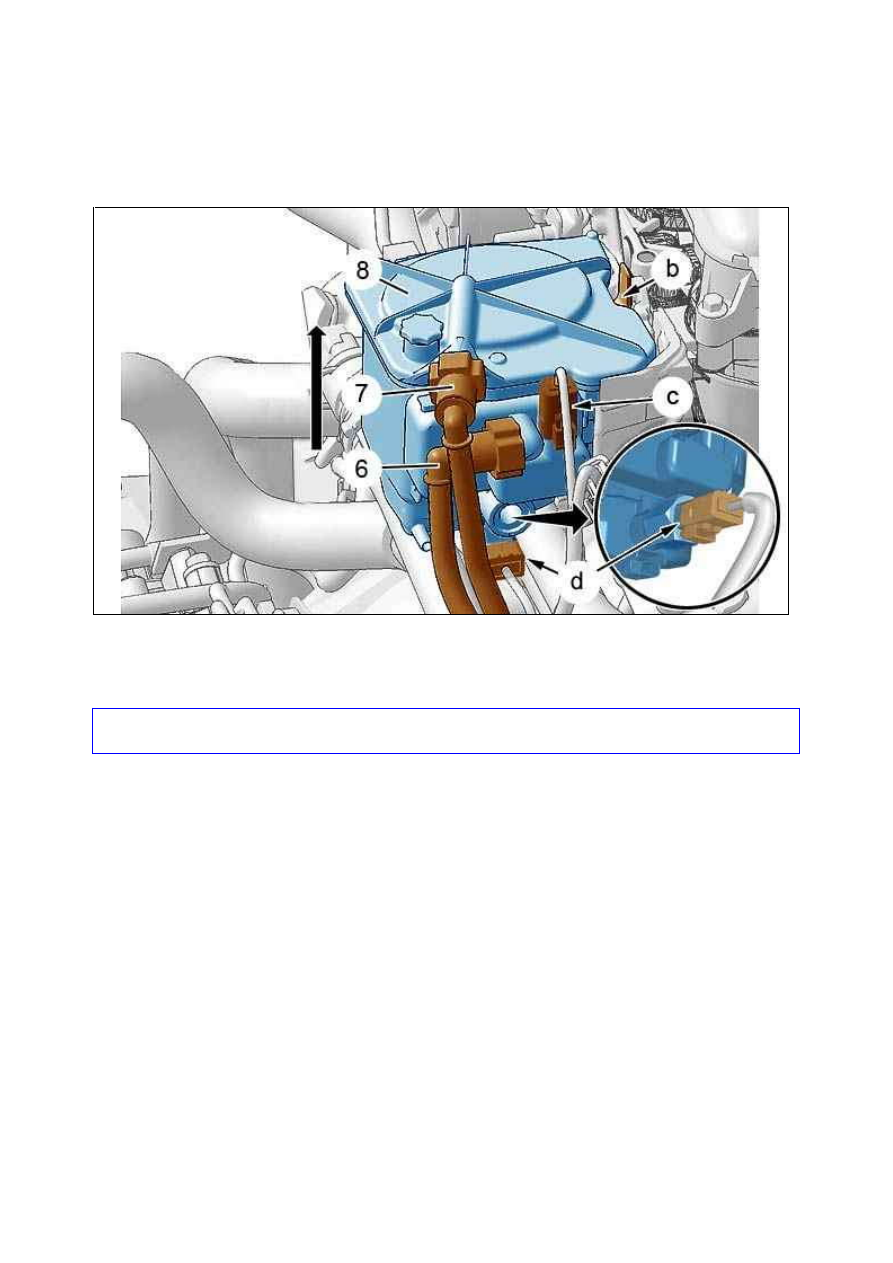

Отсоедините разъем  (в "c").
Очистите соединения (6), (7) ; При помощи приспособлений [2], [3].
Отсоединить трубки (6), (7).

ВНИМ АНИЕ :  При  отсоединении  штуцеров  заглушите  отверстия  ;  С  помощью  приспособления  [1].
Заглушить трубопроводы в топливном фильтре ; С помощью приспособления [1].

Отсоединить и приподнять топливный фильтр  (в "b").
Отсоедините разъем  (в "d")(В зависимости от комплектации).
Отсоедините сливной топливопровод ; Заглушить с помощью приспособления [1].
Снимите топливный фильтр (8) (в соответствии со стрелкой ).

Рисунок : B1HP2MYD

Рисунок : B1HG0AGD

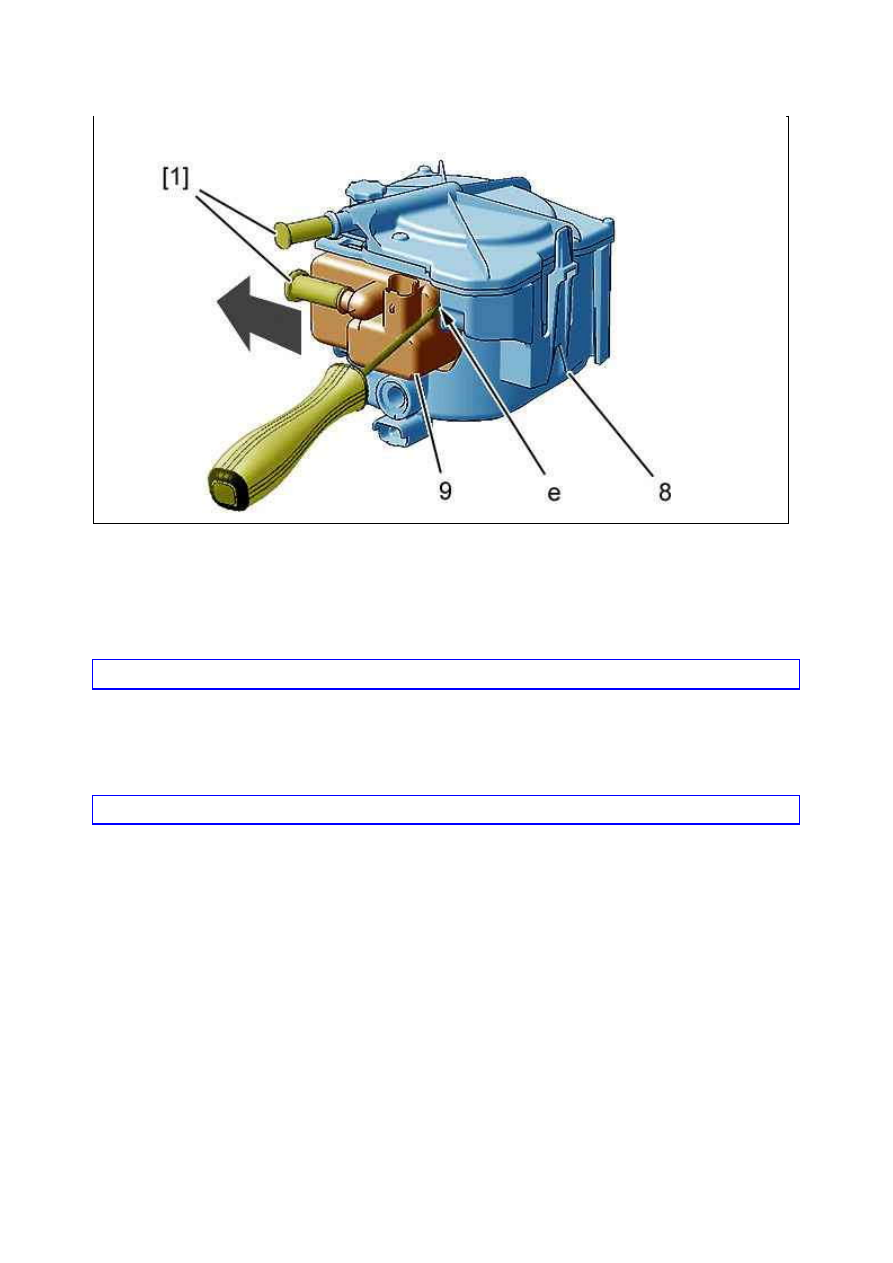

Установите : приспособлений [1].
Вставить отвертку в ("e").
Снимите :



Подогреватель топлива (9) (в соответствии со стрелкой )



Датчик присутствия воды (/)(В зависимости от комплектации)

ВНИМ АНИЕ : Открывайте упаковку топливного фильтра непосредственно перед его установкой.

ПРИМ ЕЧАНИЕ : Топливный фильтр не подлежит разборке. Заменяйте топливный фильтр в сборе.

3. У становка

ВНИМ АНИЕ : При установке все снятые уплотнители необходимо заменить на новые.

Рисунок : B1HP2N0D
