Peugeot Partner (B9). Руководство - часть 301

11. Системы NG4

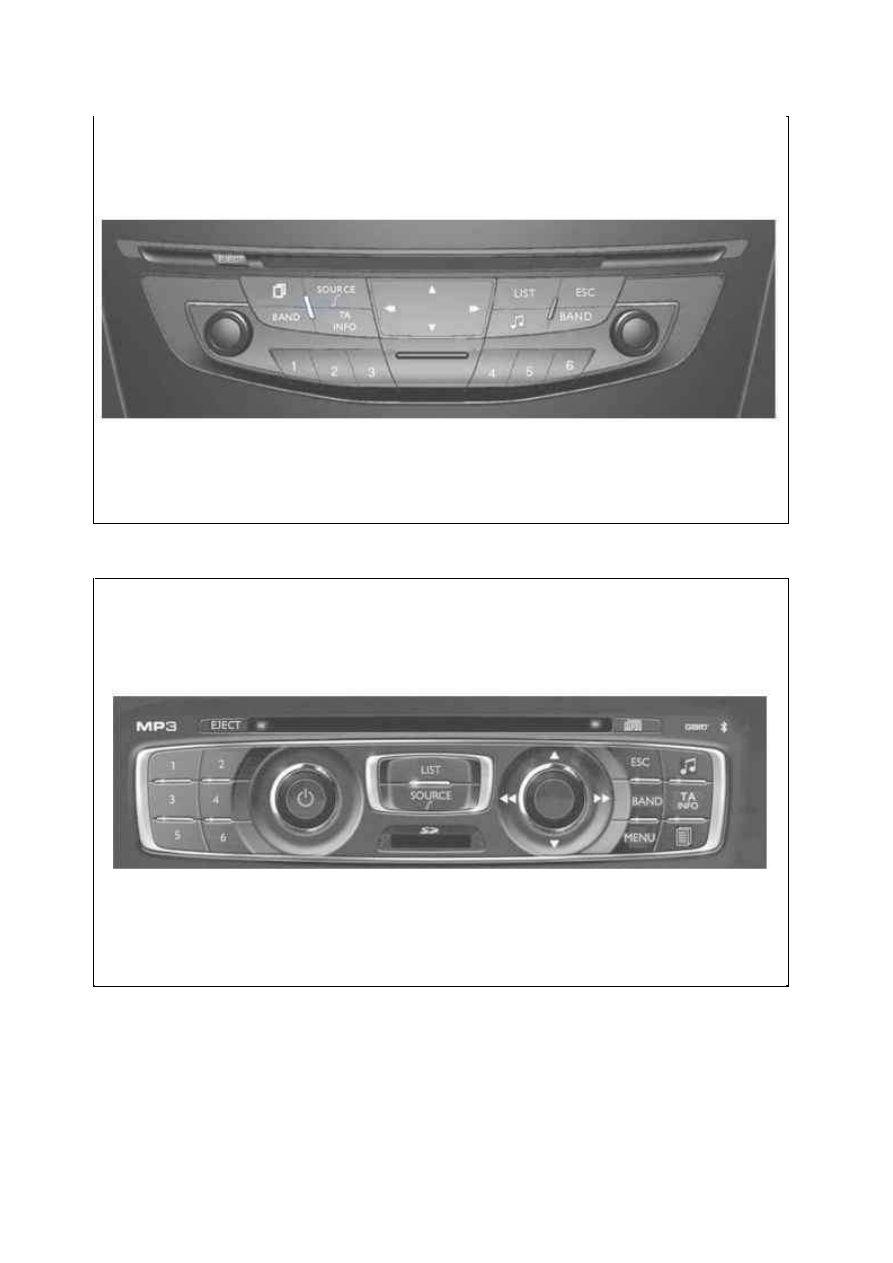

Рисунок : D3AB00CD

Рисунок : D3AB00DD

18.01.2012

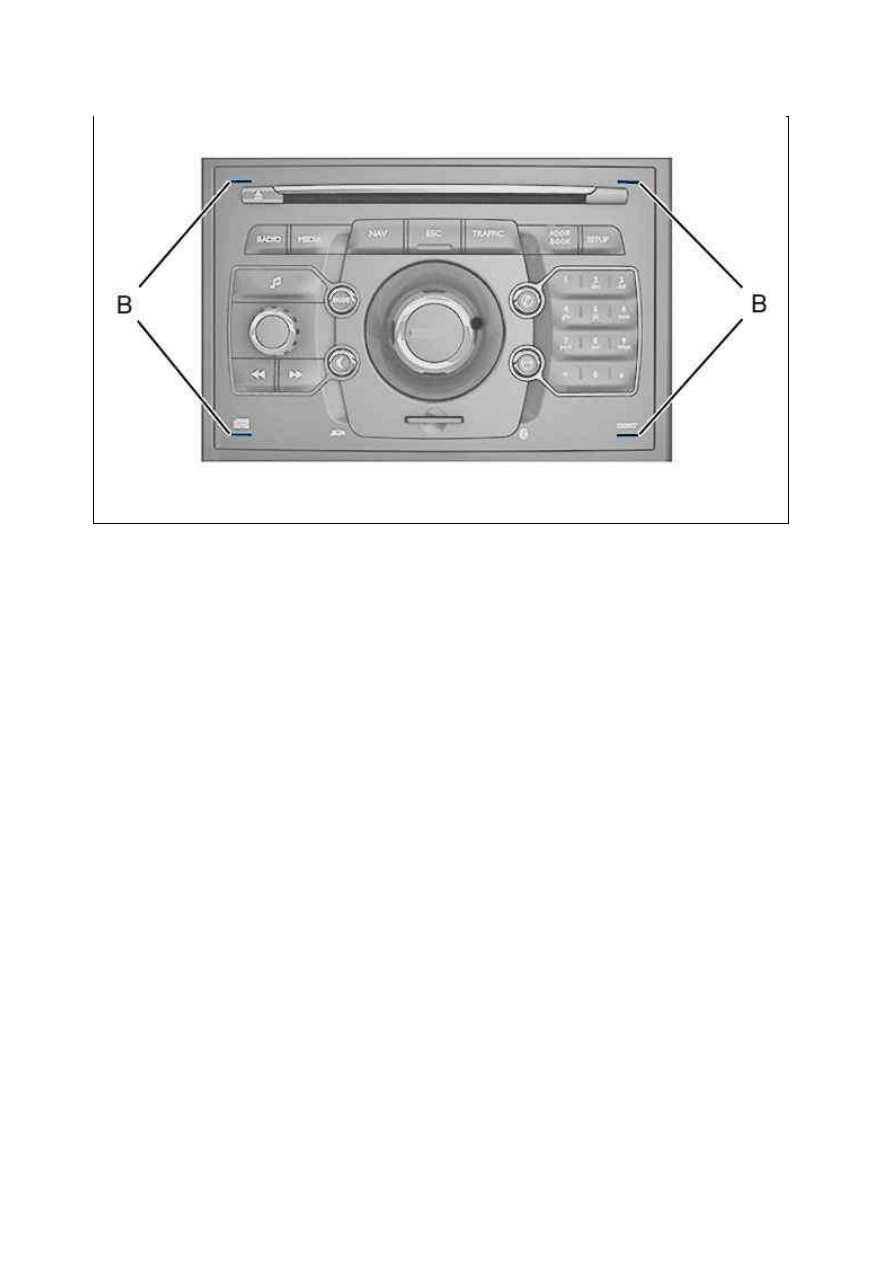

Рисунок : D3AB00ED

18.01.2012

ТЕХНИЧЕСК АЯ ПАМ ЯТК А : М ЕРЫ ПРЕДОСТОРОЖНОСТИ ­

М У ЛЬТИПЛЕК СНЫЙ(Е) АВТОМ ОБИЛЬ(И)

1. Отключение аккумуляторной батареи

1.1. Автомобиль с аккумуляторной батареей, расположенной в моторном отсеке

Выполняемые операции :



Выключить зажигание (Дождитесь, когда выключится панель приборов )



Выждать 15 минут до "засыпания" блока BSI



Дождитесь полной остановки электровентиляторов охлаждения двигателя



Отсоединить аккумуляторную батарею

1.2. Автомобили с аккумуляторной батареей, расположенной в салоне

Выполняемые операции :



Снимите крышку аккумуляторной батареи



Максимально опустить стекло передней двери



Выключить зажигание



Закрыть дверь



Подождите 15 минут



Отсоединить аккумуляторную батарею

1.3. Автомобили с аккумуляторной батареей, расположенной в багажнике

Выполняемые операции :



Открыть багажник



Подождите 15 минут



Прежде чем отключать аккумуляторную батарею, откройте крышку багажника (Замок с
электрическим управлением)



Отсоединить аккумуляторную батарею

2. Повторное присоединение аккумуляторной батареи

Выполняемые операции :



Подсоедините обратно аккумуляторную батарею



Подождите 2 минут



Запустить двигатель

Элементы, требующие повторной инициализации после отсоединения АКБ :



Компьютер управления двигателем



Стенклоподъемники и люк крыши



Управление автоматическим кондиционером (807­C8)



Боковая сдвижная дверь с электрическим приводом

3. К омпьютер управления двигателем

Перед любым снятием компьютера управления двигателем :



Дождитесь полной остановки электровентиляторов охлаждения двигателя



Подождите как минимум 3 минут



Отсоединить аккумуляторную батарею



После проведения работ и подсоединения АКБ

18.01.2012

ТЕХНИЧЕСК АЯ ПАМ ЯТК А : ОТВЕТВИТЕЛИ

1. Электрические измерения с помощью ответвителя C.1247 компьютеров
управления двигателем на 128 каналов (BOSCH M E7.4.6…)

Черный 48­клеммный разъем

К онтакты
разъема
компьютера

К леммы
ответвителей

К онтакты
разъема
компьютера

К леммы
ответвителей

К онтакты
разъема
компьютера

К леммы
ответвителей

К онтакты
разъема
компьютера

К леммы
ответвителей

A1

001

A2

013

A3

025

A4

037

B1

002

B2

014

B3

026

B4

038

C1

003

C2

015

C3

027

C4

039

D1

004

D2

016

D3

028

D4

040

E1

005

E2

017

E3

029

E4

041

F1

006

F2

018

F3

030

F4

042

G1

007

G2

019

G3

031

G4

043

H1

008

H2

020

H3

032

H4

044

J1

009

J2

021

J3

033

J4

045

K1

010

K2

022

K3

034

K4

046

L1

011

L2

023

L3

035

L4

047

M 1

012

M2

024

M3

036

M4

048

К оричневый 48 контактный разъем

К онтакты
разъема
компьютера

К леммы
ответвителей

К онтакты
разъема
компьютера

К леммы
ответвителей

К онтакты
разъема
компьютера

К леммы
ответвителей

К онтакты
разъема
компьютера

К леммы
ответвителей

A1

049

A2

061

A3

073

A4

085

B1

050

B2

062

B3

074

B4

086

C1

051

C2

063

C3

075

C4

087

D1

052

D2

064

D3

076

D4

088

E1

053

E2

065

E3

077

E4

089

F1

054

F2

066

F3

078

F4

090

G1

055

G2

067

G3

079

G4

091

H1

056

H2

068

H3

080

H4

092

J1

057

J2

069

J3

081

J4

093

K1

058

K2

070

K3

082

K4

094

L1

059

L2

071

L3

083

L4

095

M 1

060

M2

072

M3

084

M4

096

Серый разъем на 32 контактов

К онтакты
разъема
компьютера

К леммы
ответвителей

К онтакты
разъема
компьютера

К леммы
ответвителей

К онтакты
разъема
компьютера

К леммы
ответвителей

К онтакты
разъема
компьютера

К леммы
ответвителей

A1

097

A2

105

A3

113

A4

121

B1

098

B2

106

B3

114

B4

122

C1

099

C2

107

C3

115

C4

123

D1

100

D2

108

D3

116

D4

124

E1

101

E2

109

E3

117

E4

125

F1

102

F2

110

F3

118

F4

126

G1

103

G2

111

G3

119

G4

127

H1

104

H2

112

H3

120

H4

128
