О Б О Р У Д О В А Н И Е   С А Л О Н А

* В зависимости от варианта исполнения.

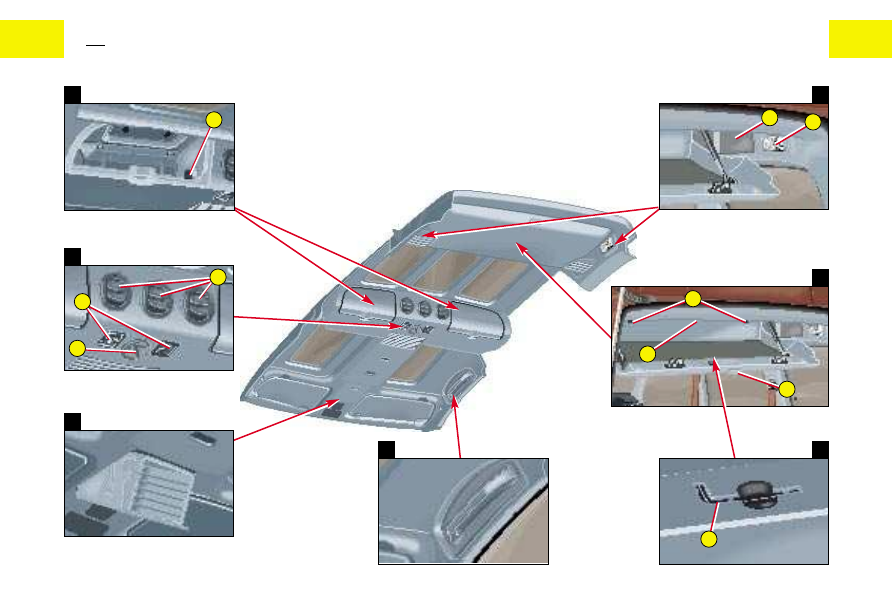

Многофункциональный павильон*

83

О Б О Р У Д О В А Н И Е   С А Л О Н А

IV-5

Поперечные кофры для
задних пассажиров

Две емкости с откидывающимися
кверху

крышками

(могут

поддерживаться

в

открытом

положении).
В

каждом

кофре

на

разделительной

перегородке

расположено  по  электрической
розетке

А

на

12

В

для

подключения электроприборов.

Пульт управления
системой вентиляции

Трехпозиционный

выключатель

вентилятора (В)
Три  вентиляционных  воздуховода
(С)

с  возможностью  направления

воздушного  потока  или  полного  его
перекрытия

Фонарь местного освещения
2 фонаря местного освещения (D).

Лоток для складывания
компакт-дисков и
аудиокассет

Имеется  возможность  разместить  6
компакт-дисков или 6 аудиокассет, а
также

магнитные

карточки

и

карандаши.

Поручни

Громкоговоритель  и  лампа
освещения заднего кофра

Два

громкоговорителя

*

(E)

диаметром  100  мм,  установленные

с каждой стороны кофра
Два  фонаря  местного  освещения
(F),  расположенные  с  каждой

стороны павильона.

Задний кофр

С  помощью  центральной  кнопки
(G) можно открыть задний кофр.

О т к р ы в а н и е - з а к р ы в а н и е
облегчается

двумя

сервоцилиндрами.

Специальные  крепежные  лямки
(H) расположены вверху кофра.

Задний  кофр    съемный.  Его
можно  снять  при  помощи  ключа
(K)

и  тем  самым  полностью

освободить

пространство

в

багажном  отделении:  для  этого
следует  отвернуть  два  болта  (J)
на трубке в задней части кофра.

Ключ для демонтажа штанг
с крыши

Ключ  (K) находится  в  заднем
кофре павильона.

Распределение нагрузки :

- Задний кофр :

не более 10 кг

- Поперечный кофр :

не более 5 кг

- Передние багажные полки над

противосолнечными
козырьками :

не более 5 кг

- Центральная

багажная полка :

не более 5 кг

- Штанги багажника на крыше,

установленные поперечно: не более 70 кг

- Нагрузка на крышу :

не более 35 кг

* В зависимости от варианта исполнения.

1

4

5

6

7

2

3

1

2

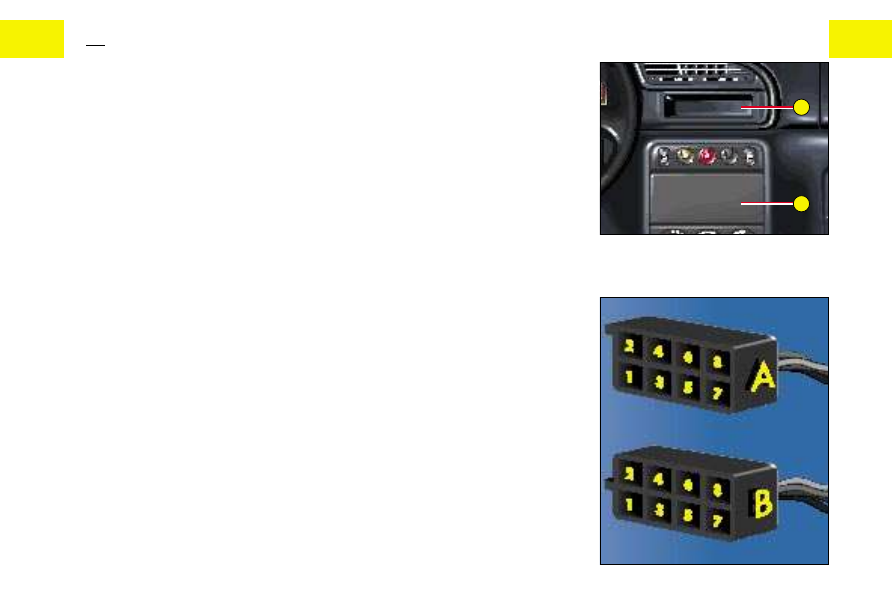

Подключение электрических проводов автомагнитолы

Откройте  крышку  гнезда  автомагнитолы,  нажав  на  ее  центральную  и  нижнюю

часть,  чтобы  получить  доступ  к  проводам  и  разъемам  для  соединения

автомагнитолы с громкоговорителями, установленными в приборной панели.
Эти провода и разъемы могут использоваться для подключения автомагнитолы,

установленной как в гнездо  1 , так и в гнездо  2 .

IV-6

84

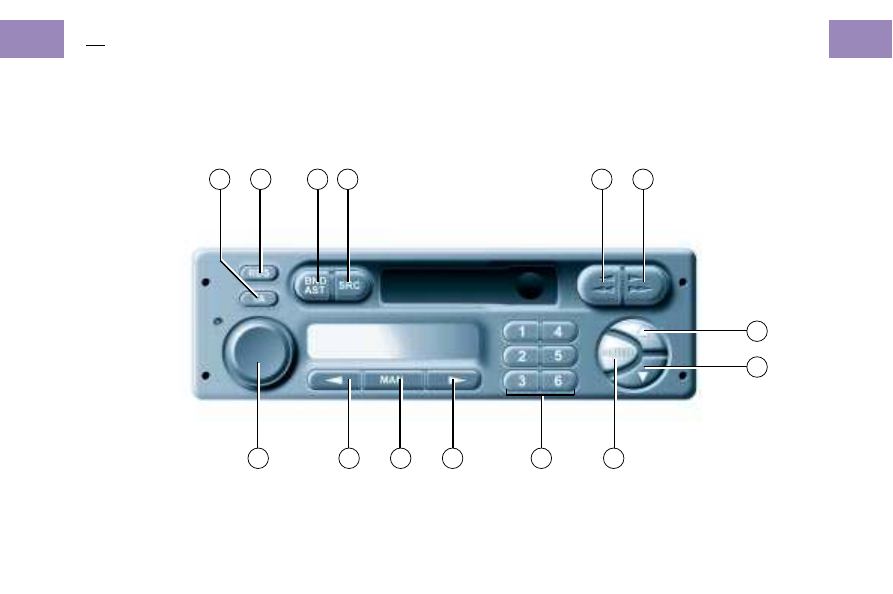

О Б О РУ Д О В А Н И Е   Д Л Я  У С ТА Н О В К И  А В ТО М А Г Н И ТО Л Ы ,

У С ТА Н О В К А   Г Р О М КО ГО В О Р И Т Е Л Е Й

Автомагнитола может быть установлена в любое из гнезд  1 или  2 .

Стандартная разводка разъемов

A1 : –

A2 : –

A3 : –

A4 : (+) постоянное

A5 : –

A6 : (+) реостат

A7 : (+) дополнительные потребители электроэнергии

A8 : масса

B1 : (+) Громкоговоритель задний правый *

B2 : (–) Громкоговоритель задний правый *

B3 : (+) громкоговоритель передний правый

B4 : (–) громкоговоритель передний правый

B5 : (+) громкоговоритель передний левый

B6 : (–) громкоговоритель передний левый

B7 : (+) Громкоговоритель задний левый *

B8 : (–) Громкоговоритель задний левый *

Установка громкоговорителей

Громкоговорители устанавливаются на концах приборной панели. Снимите решетки

громкоговорителей,  подсоедините  громкоговорители,  закрепите  их  с  помощью

болтов и поставьте решетки на место.
На  Вашем  автомобиле  могут  быть  установлены  только  специальные

громкоговорители, которые можно купить в сети фирменных магазинов.
Диаметр громкоговорителей, устанавливаемых в приборной панели, - 100 мм.
ДЛЯ      УСТАНОВКИ    В    ПЕРЕДНИХ    ДВЕРЯХ  ГРОМКОГОВОРИТЕЛЕЙ

ДИАМЕТРОМ 165 ММ  ВЫСОТА ИХ КОРПУСА  НЕ  ДОЛЖНА  ПРЕВЫШАТЬ

ВЫСОТУ ГРОМКОГОВОРИТЕЛЕЙ,  ИМЕЮЩИХ  ДИАМЕТР 100 ММ.
Антенна
Для  обеспечения  высокого  качества  приема  радиосигнала  антенна  должна    быть

наклонена назад под таким же углом, что и ветровое стекло.

A

B

C

G

H

I

J

N

L

K

M

D

E

F
