188

Замена электрического предохранителя

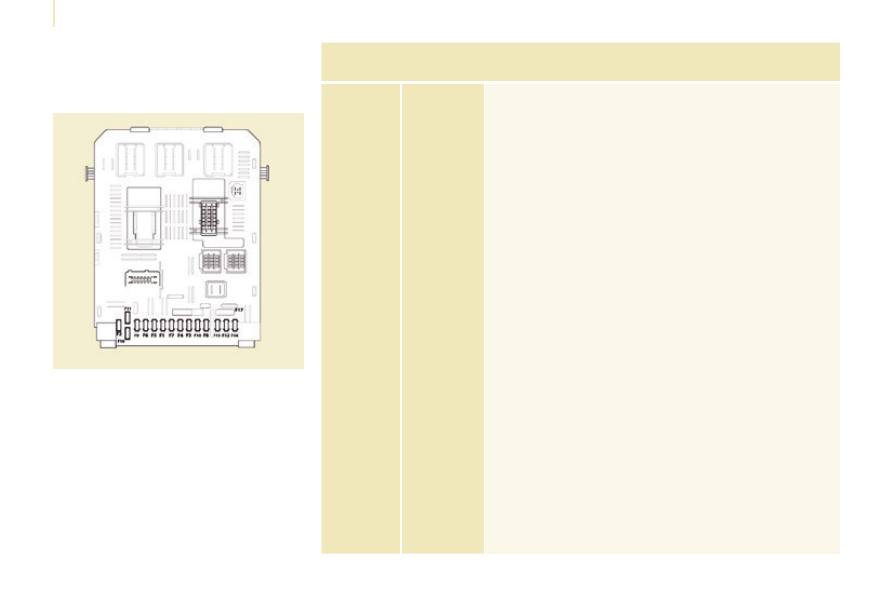

Блок предохранителей в панели

приборов

Откройте крышку, закрывающую блок

предохранителей.

Предохранитель №



F

Номинальный ток



A

Защищаемая цепь

1

15

Очиститель заднего стекла

2

-

Не используется

3

5

Подушка безопасности

4

10

Кондиционер, диагностический разъем, зеркало заднего

вида, регулятор фар

5

30

Стеклоподъемники

6

30

Замки

7

5

Задний плафон, передний плафон индивидуального

освещения, люк в крыше

8

20

Автомагнитола, дисплей, блок контроля давления воздуха в

шинах, охранная сигнализация и сирена

9

30

Розетки 12 В передняя и задняя

10

15

Колонка

11

15

Цепь слабого тока замка зажигания

12

15

Датчик дождя и освещенности, подушка безопасности

13

5

Панель приборов

14

15

Парктроник, панель управления кондиционером, система

громкой связи

15

30

Замки

16

-

Не используется

17

40

Обогрев заднего стекла и зеркал

189

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

Замена электрического предохранителя

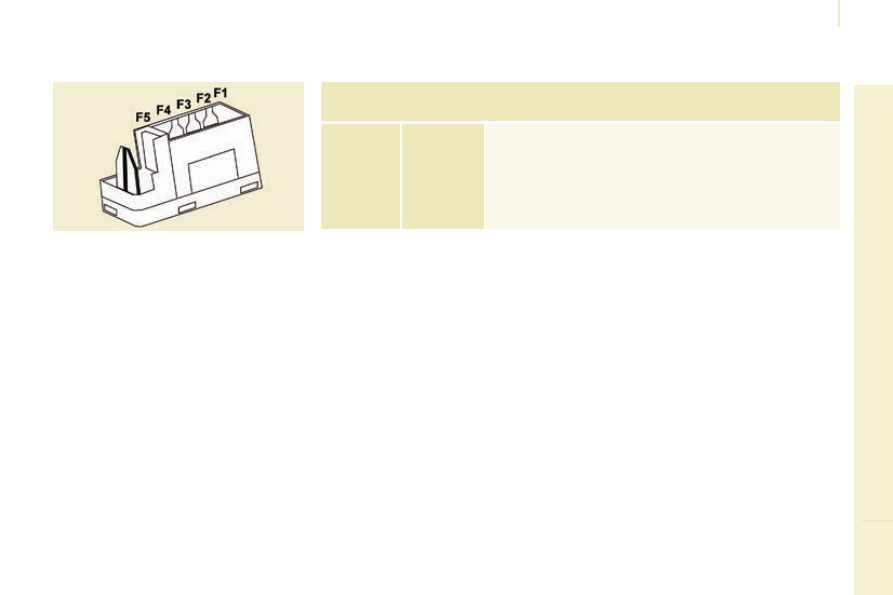

Блок предохранителей в салоне

Предохранитель №



F

Номинальный ток



A

Защищаемая цепь

1

-

Не используется

2

20

Обогрев сидений

3

-

Не используется

4

15

Реле складных зеркал заднего вида

5

15

Реле розетки для подключения холодильной камеры

190

Замена электрического предохранителя

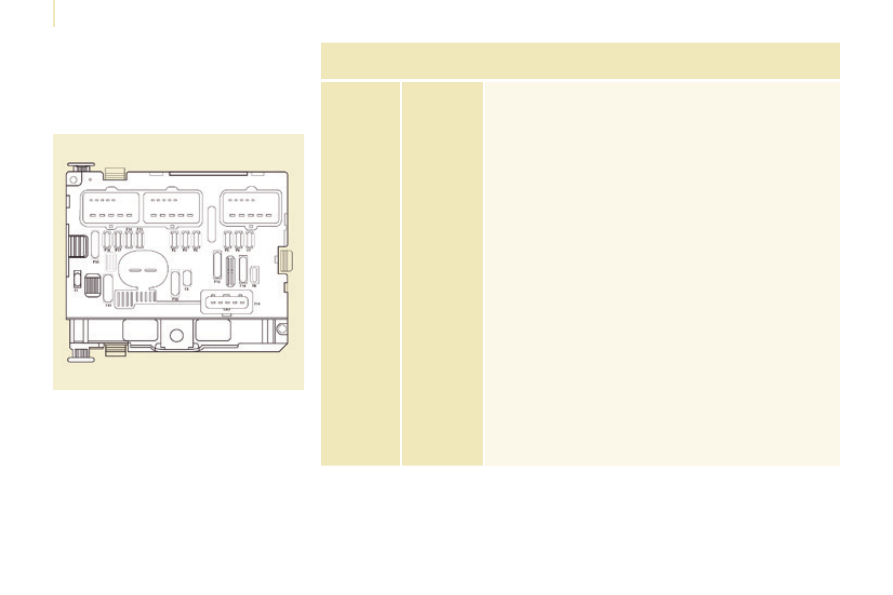

Блок предохранителей в моторном

отсеке

Поднимите капот, снимите с фиксаторов

и извлеките соответствующий блок с

предохранителями.

Предохранитель №



F

Номинальный ток



A

Защищаемая цепь

1

20

ЭБУ двигателя

2

15

Звуковой сигнал

3

10

Насос омывателей ветрового и заднего стекол

4

-

Свободен

5

15

Системы управления двигателем

6

10

Датчик угла поворота рулевого колеса, система ESC

7

10

Контактор сигнала торможения, контактор педали сцепления

8

25

Стартер

9

10

Привод регулятора фар, ЭБУ парктроника

10

30

Системы управления двигателем

11

40

Не используется

12

30

Стеклоочиститель

13

40

Интеллектуальный коммутационный блок

14

30

Насос

15

10

Правая фара дальнего света

16

10

Левая фара дальнего света

17

15

Правая фара ближнего света

18

15

Левая фара ближнего света

191

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

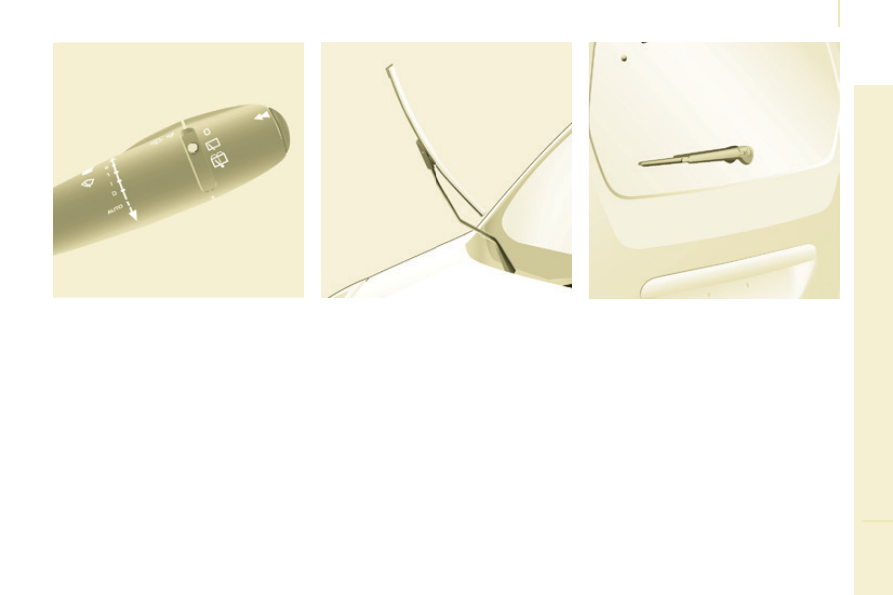

Замена щетки стеклоочистителя

Установка щеток в положение для

замены

Замена щетки на ветровом стекле

-  Поднимите рычаг.

-  Отсоедините и снимите щетку.

-  Установите новую щетку.

-  Опустите рычаг.

Замена щетки на заднем стекле

-  Поднимите рычаг, отсоедините и

снимите щетку.

-  Установите новую щетку и опустите

рычаг.

ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

-  До истечения первой минуты после

выключения зажигания нажмите

на выключатель стеклоочистителя

книзу: его щетки остановятся вдоль

стоек проема ветрового стекла (это

предусмотрено специально для их

замены).

Чтобы уложить щетки в исходное

положение, включите зажигание,

а затем - выключатель стеклоочистителя.
