Оборудование салона

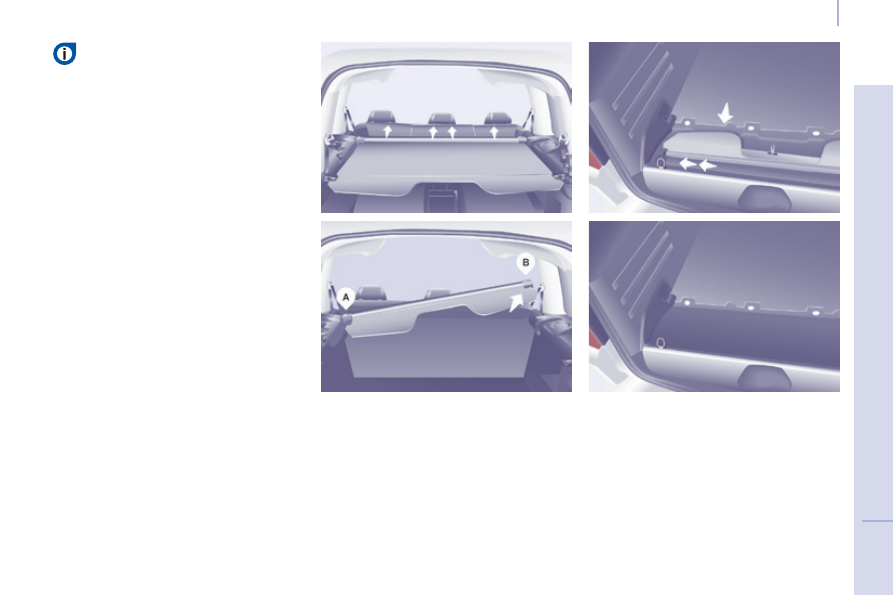

Для снятия намотчика

Из багажного отделения, потяните шторку

на себя, чтобы достать ее из боковых стоек.

Проследите за правильным сматыванием

шторки.

Снимите зажимы трех створок со стоек

подголовников сидений 2-го ряда.

Нажмите на левый край намотчика и

извлеките его из гнезда

B.

Поднимите его и потяните на себя.

Для укладывания шторки на место

Уложите шторку в ящик порога багажного

отделения, подняв две задние свисающие

части шторки.

Сначала сдвиньте шторку влево.

Отпустите.

Сложите обе створки и закройте ящик.

Намотчик состоит из трех створок,

что позволяет полностью закрыть

багажник, когда сиденья второго ряда

находятся в нормальном положении

или в положении "комфорт".

Каждая створка имеет по 2 зажима, которые

крепятся к стойкам каждого подголовника.

11

0

Зеркала и стекла

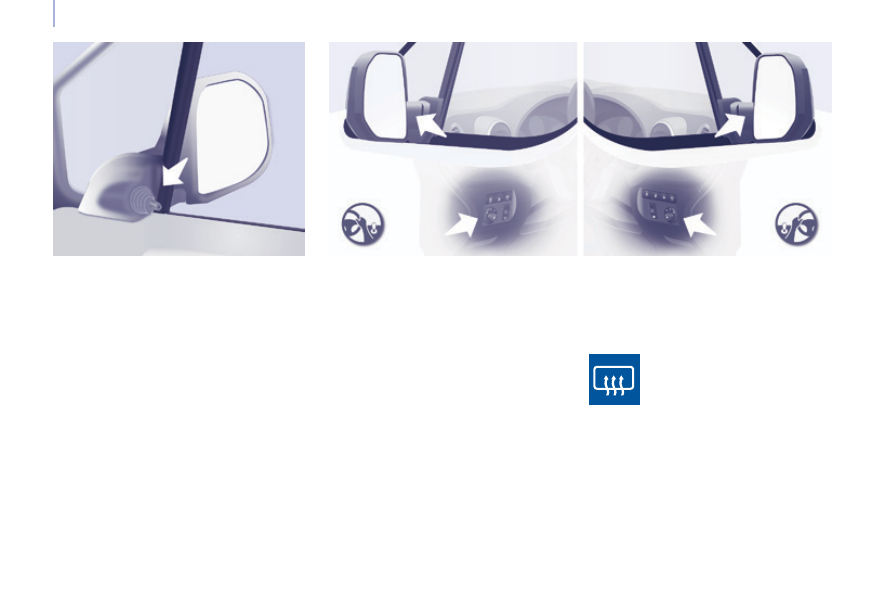

Настройка электрических зеркал

заднего вида

-  Поверните рукоятку регулятора

влево или вправо для выбора

соответствующего зеркала заднего вида.

-  Отрегулируйте положение зеркала,

перемещая рукоятку в четырех

направлениях.

-  Верните рукоятку выключателя в

центральное положение.

ЗЕРКАЛА ЗАДНЕГО ВИДА

Зеркала с обогревом

Настройка наружных зеркал с

ручной регулировкой

Складывание зеркала

Если исходное положение корпуса зеркала

заднего вида нарушено, необходимо

остановиться и вручную отрегулировать

его, либо воспользоваться электрическим

приводом складывания зеркал.

Нажмите на выключатель

обогрева заднего стекла.

Перемещая рычажок регулировки в четырех

направлениях, добейтесь требуемого

положения зеркала.

На стоянке наружные зеркала можно

следует сложить вручную.

Эти зеркала не обогреваются.

Складывание / Раскрывание

электрозеркал

Зеркала могут складываться и

раскрываться на стоянке при помощи

электрического привода из салона при

включенном зажигании:

-  Установите рукоятку в среднее

положение.

-  Поверните рукоятку книзу.

Зеркала с электрическими регулировками

и электроприводом складывания /

раскрывания могут обогреваться.

 111

CИС

ТЕМЫ ОБ

ЕС

ПЕЧЕНИЯ КОМФОР

ТА

4

Зеркала и стекла

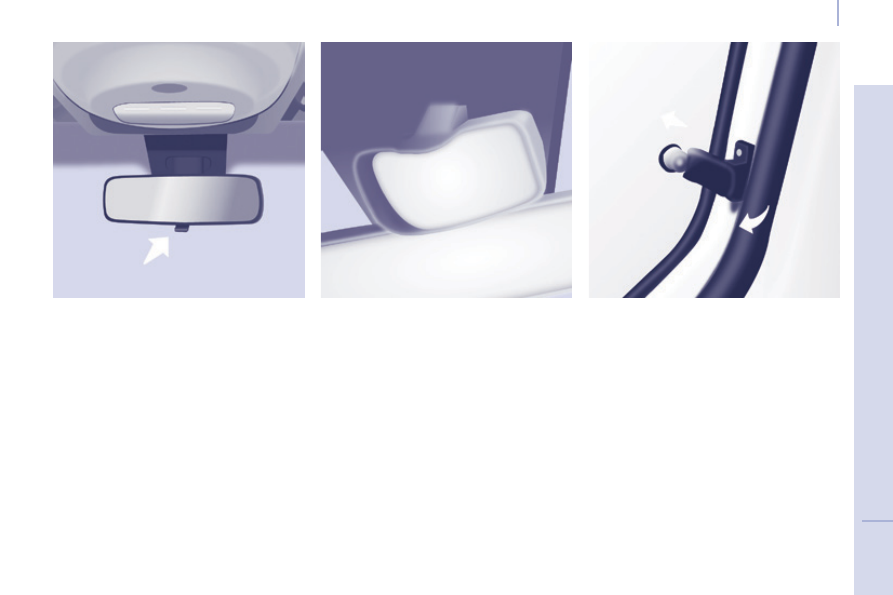

ЗЕРКАЛО ДЛЯ ОБЗОРА САЛОНА

Специальное зеркало, расположенное

над салонным зеркалом заднего вида,

позволяет водителю или находящемуся

рядом с ним пассажиру видеть задние

сиденья.

Зеркало установлено на собственном

шарнире, легко регулируется и

обеспечивает обзор задней части салона.

Его можно также настроить для улучшения

обзорности во время маневрирования или

при обгоне.

ЗАДНИЕ ОКНА

Чтобы приоткрыть заднее окно, поверните

рычаг и нажмите на него до упора,

чтобы зафиксировать стекло в открытом

положении.

Салонное зеркало заднего вида с

ручной регулировкой

Зеркало может находиться в двух

положениях:

-  "день" (нормальное положение),

-  "ночь" (позволяет избежать

ослепляющего света фар автомобилей,

движущихся сзади).

Для переключения зеркала из одного

положения в другое нажмите на рычажок,

который расположен снизу зеркала.

11

2

Зеркала и стекла

ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДъЕМНИКИ

Полностью опустите, а затем поднимите

стекло - оно будет подниматься на

несколько сантиметров при каждом нажатии

на клавишу выключателя. Повторите эту

операцию до полного закрытия окна.

После закрытия окна задержите нажатие на

клавишу не менее, чем на секунду.

Во время выполнения этих операций

функция автоматической защиты от

защемления стеклом не работает.

Защита от защемления

Стекло останавливается и частично

отходит назад, если во время поднятия оно

наталкивается на препятствие.

Ручной режим работы

Эти функции имеются в

зависимости от комплектации

автомобиля; о них судят по такой

пиктограмме на соответствующем

выключателе.

Рекомендации

В случае защемления поднимающимся

стеклом, немедленно включите обратный

ход, нажав на соответствующую клавишу.

Если водитель включает стеклоподъемники

со стороны пассажиров, ему следует

проследить за тем, чтобы в этот момент

никто не препятствовал свободному

движению стекла вверх.

Водитель обязан следить за тем, чтобы

пассажиры правильно пользовались

стеклоподъемниками.

Не выпускайте из внимания детей во время

работы стеклоподъемников.

После поднятий и опусканий стекла,

проделанных одно за другим много раз

подряд включится автоматическая защита

электрического стеклоподъемника, которая

позволит только поднять стекло. В этом

случае придется подождать около 40 минут

после закрытия окна. По истечении этого

времени стеклоподъемником можно будет

пользоваться вновь.

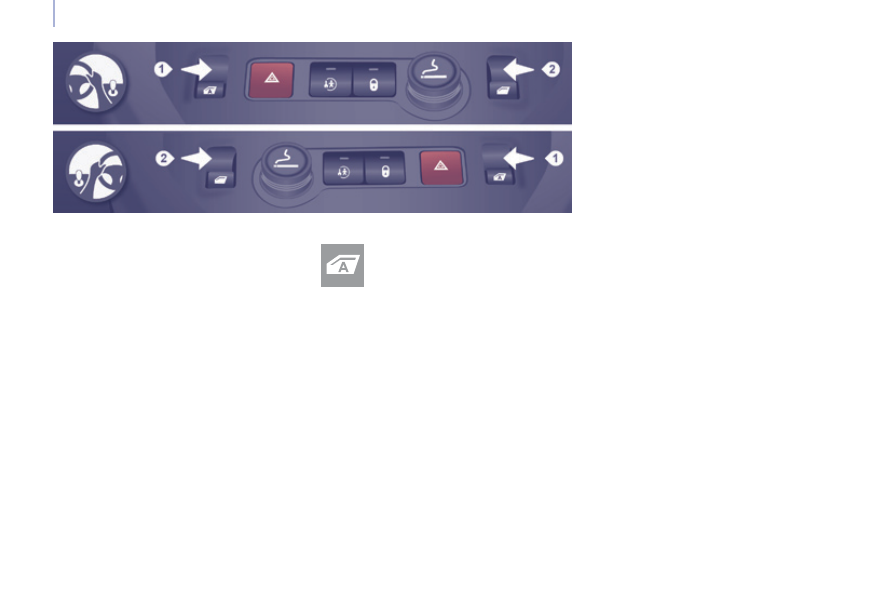

1.  Со стороны водителя

2.  Со стороны пассажира.

Инициализация стеклоподъемников

После подключения аккумуляторной батареи,

либо при появлении сбоев в работе, необходимо

повторно осуществить инициализацию функции

защиты от защемления.

Все стеклоподъемники отключаются:

-  спустя около 45 секунд после

выключения зажигания,

-  при открывании одной из передних

дверей, если зажигание выключено.

Стеклоподъемник может работать в двух

режимах:

Нажмите на клавишу или потяните ее, не

преодолевая точку упора.

Стекло остановится, как только вы

отпустите клавишу.

Автоматический режим работы:

Нажмите на клавишу или потяните ее,

преодолев точку упора.

Стекло полностью открывается или

закрывается при отпущенной клавише.

Повторное нажатие на клавишу

останавливает стекло.
