Замена электрического предохранителя

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ

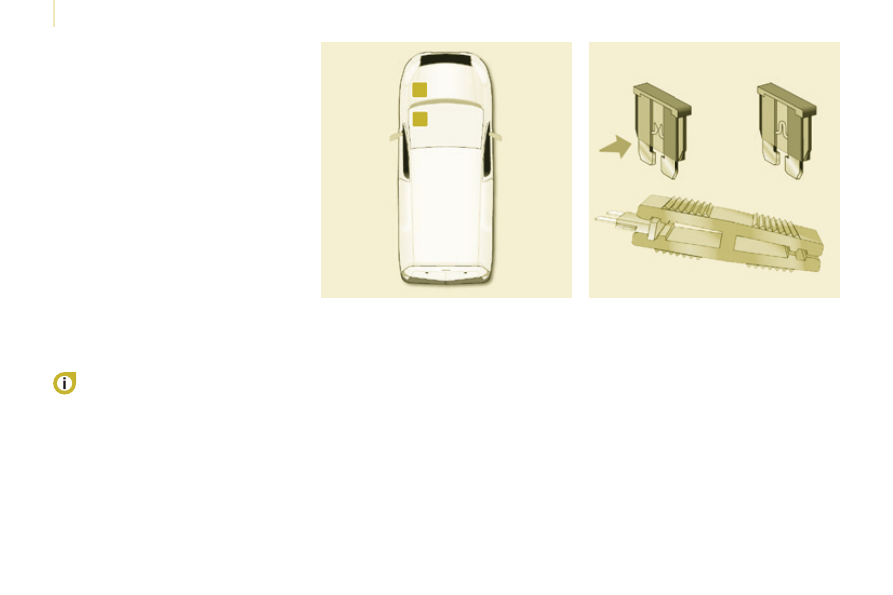

Блоки электрических предохранителей

находятся:

-  слева под приборной панелью

(под крышкой),

-  в моторном отсеке (возле

аккумуляторной батареи).

При наличии в комплектации автомобиля

соответствующих систем на нем устанавливается

дополнительный блок предохранителей для

сцепного устройства и прицепа, а также кузовных

модификаций и платформ с кабиной. Он

расположен за ограничительной перегородкой

справа.

В таблице приведены только те предохранители,

которые водитель может заменить самостоятельно,

пользуясь для этого пинцетом, который расположен

за перчаточным ящиком с правой стороны панели

приборов. Остальные предохранители следует

заменять в сервисной сети Peugeot или в

специализированном техцентре.

Извлечение и замена предохранителя

Вышедший из строя предохранитель

следует заменять предохранителем

такого же номинала.

Компания Peugeot не несет

ответственности за неисправности вашего

автомобиля, вызванные установкой

дополнительного электрооборудования, не

изготовленного или не рекомендованного к

использованию компанией Peugeot, либо

установленного с нарушением инструкций

изготовителя автомобиля. В особенности

это относится к подключенному

дополнительному оборудованию,

потребляющему ток в сумме более 10 мА.

Механики сервисной сети

могут получить информацию о

предохранителях и реле в разделе

"Méthodes" ("Методы ремонта") в сети.

Перед заменой предохранителя

необходимо выяснить и устранить причину

неисправности.

-  Для извлечения предохранителя

пользуйтесь предусмотренным для

этого пинцетом.

157

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

Partner-2-Vu_ru_Chap08_Aide-rapide_ed02-2016

Замена электрического предохранителя

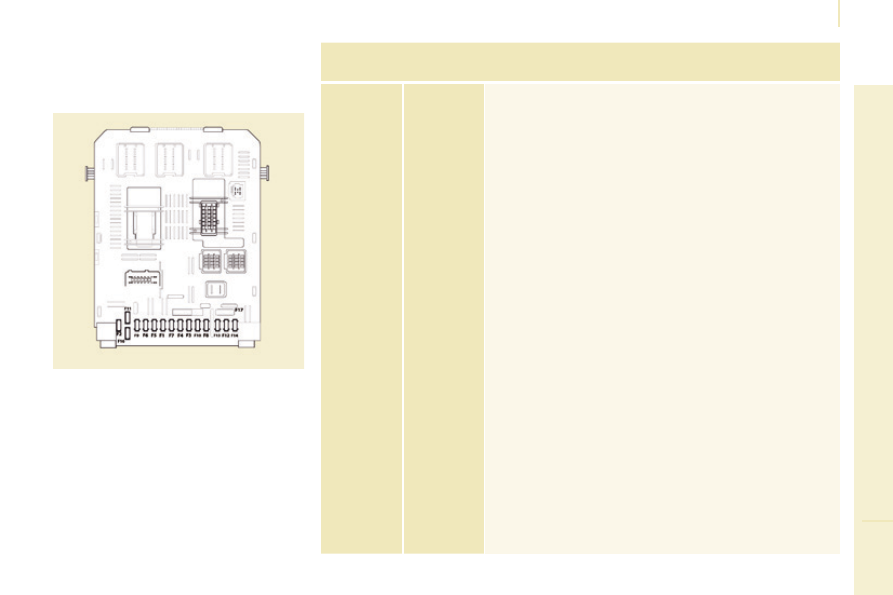

Блок предохранителей в панели

приборов

Откройте крышку, закрывающую блок

предохранителей.

Предохранитель №

F

Номинальный ток

A

Защищаемая цепь

1

15

Очиститель заднего стекла

2

30

Центральный замок

3

5

Подушки безопасности

4

10

Кондиционер, диагностический разъем, зеркало заднего

вида, регулятор фар

5

30

Стеклоподъемники

6

30

Замки

7

5

Задний плафон, передний плафон индивидуального

освещения, люк в крыше

8

20

Автомагнитола, дисплей, блок контроля давления воздуха в

шинах, охранная сигнализация и сирена

9

30

Розетки 12 В передняя и задняя

10

15

Центральная колонка

11

15

Цепь слабого тока замка зажигания

12

15

Датчик дождя и освещенности, подушки безопасности

13

5

Панель приборов

14

15

Парктроник, панель управления кондиционером, система

громкой связи

15

30

Замки

16

-

Не используется

17

40

Обогрев заднего стекла и зеркал

158

Partner-2-Vu_ru_Chap08_Aide-rapide_ed02-2016

Замена электрического предохранителя

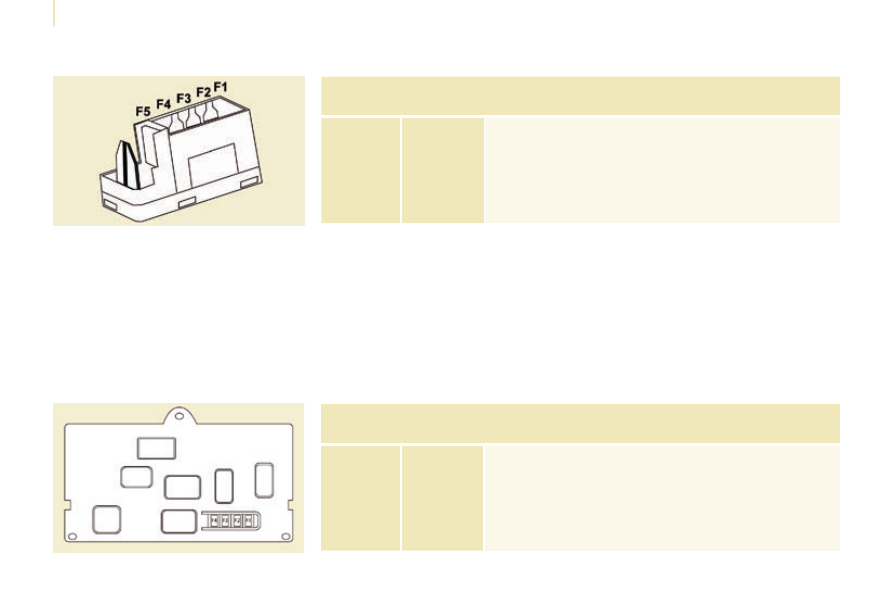

Блок предохранителей в салоне

Предохранитель №

F

Номинальный ток

A

Защищаемая цепь

1

-

Не используется

2

20

Обогрев сидений

3

-

Не используется

4

15

Реле складных зеркал заднего вида

5

15

Реле розетки для подключения холодильной камеры

Предохранители фаркопа /

прицепа / кузовной модификации /

платформы с кабиной

В таблице приведены только

предполагаемые предохранители, так как

данный блок является дополнительным и

может использоваться в зависимости от

внесенных в конструкцию кузова изменений,

которые невозможно предусмотреть в

руководстве по эксплуатации автомобиля.

Предохранитель №

F

Номинальный ток

A

Защищаемая цепь

1

15

Не используется

2

15

Реле замка зажигания, опционный генератор

3

15

Питание прицепа 12 В

4

15

Цепь постоянного питания трансформаторов

5

40

Аварийные огни

159

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

Partner-2-Vu_ru_Chap08_Aide-rapide_ed02-2016

Замена электрического предохранителя

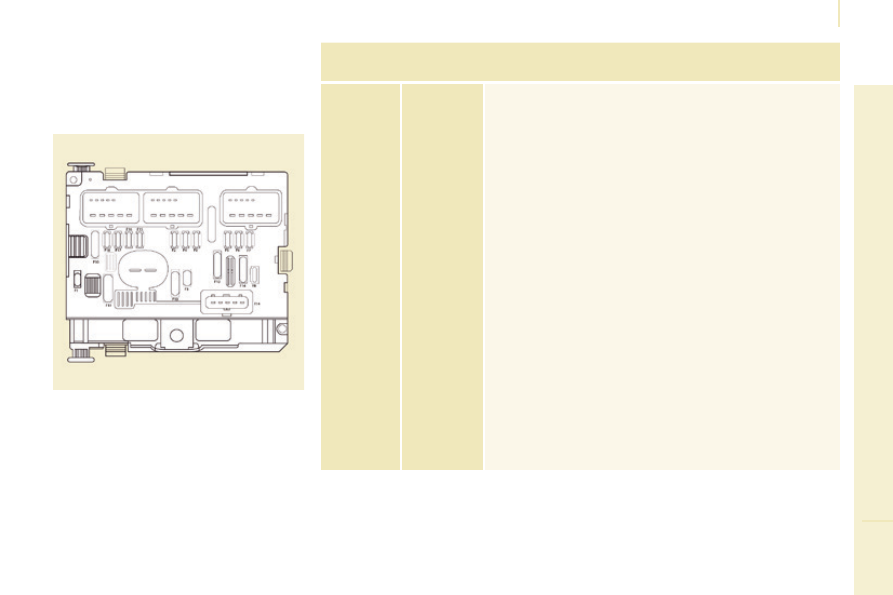

Блок предохранителей в моторном

отсеке

Поднимите капот, снимите с фиксаторов

и извлеките соответствующий блок с

предохранителями.

Предохранитель №

 F

Номинальный ток

 A

Защищаемая цепь

1

20

ЭБУ двигателя

2

15

Звуковой сигнал

3

10

Насос омывателей ветрового и заднего стекол

4

20

Светодиоды LeD.

5

15

Системы управления двигателем

6

10

Датчик угла поворота рулевого колеса, система eSC

7

10

Контактор сигнала торможения, контактор педали сцепления

8

25

Стартер

9

10

Привод регулятора фар, ЭБУ парктроника

10

30

Системы управления двигателем

11

40

Не используется

12

30

Стеклоочиститель

13

40

Интеллектуальный коммутационный блок

14

30

Насос

15

10

Правая фара дальнего света

16

10

Левая фара дальнего света

17

15

Правая фара ближнего света

18

15

Левая фара ближнего света
