8

163

В случае неисправности

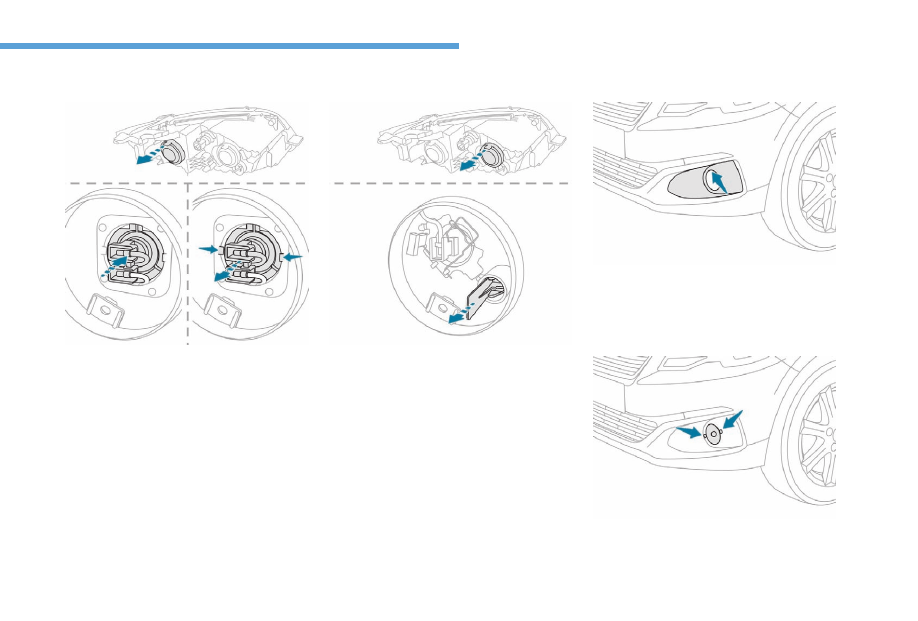

Фары ближнего света

F

  Снимите защитный кожух, потянув за

язычок.

F

  Прижмите весь модуль относительно

опоры, чтобы открепить одну из лапок.

F

  После открепления первой лапки,

высвободите вторую лапку.

F

  Снимите разъем лампы.

F

  Снимите лампу и замените ее.

При повторной сборке установите блок
в корпус и прижмите его вплоть до
защелкивания двух лапок.

Не забудьте установить защитный кожух на
место язычком вверх.

Стояночные огни

F

  Снимите защитный кожух, потянув для

этого за язычок.

F

  Снимите разъем лампы.

F

  Снимите лампу и замените ее.

Сборка осуществляется в обратной
последовательности.

Не забудьте установить защитный кожух на
место язычком вверх.

Противотуманные световые

приборы

F

  Вставьте плоскую отвертку между

фонарем и корпусом.

F

  Действуя отверткой как рычагом,

потяните корпус, чтобы снять его.

F

  Выверните два винта крепления

модуля.

F

  Извлеките модуль из гнезда.

164

В случае неисправности

F

  Нажмите на фиксатор и отсоедините

разъем.

F

  Поверните держатель лампы на 1/4

оборота против часовой стрелки.

F

  Извлеките держатель лампы.

F

  Снимите лампу и замените ее.

Сборка осуществляется в обратной
последовательности.

В случае затруднений с заменой
ламп Вы можете обратиться в
сервисную сеть PEUGEOT или в
специализированный техцентр.

Боковые повторители

указателей поворота

F

  Подденьте повторитель отверткой,

вставив ее посередине между ним и
основанием на кузове.

F

  Действуя отверткой как рычагом,

извлеките повторитель в сборе.

F

  Отсоедините от повторителя разъем

электропроводки.

F

  Замените модуль.

Сборка осуществляется в обратной
последовательности.

Для приобретения модуля обратитесь
в торгово-сервисную сеть PEUGEOT
или в специализированный техцентр.

8

165

В случае неисправности

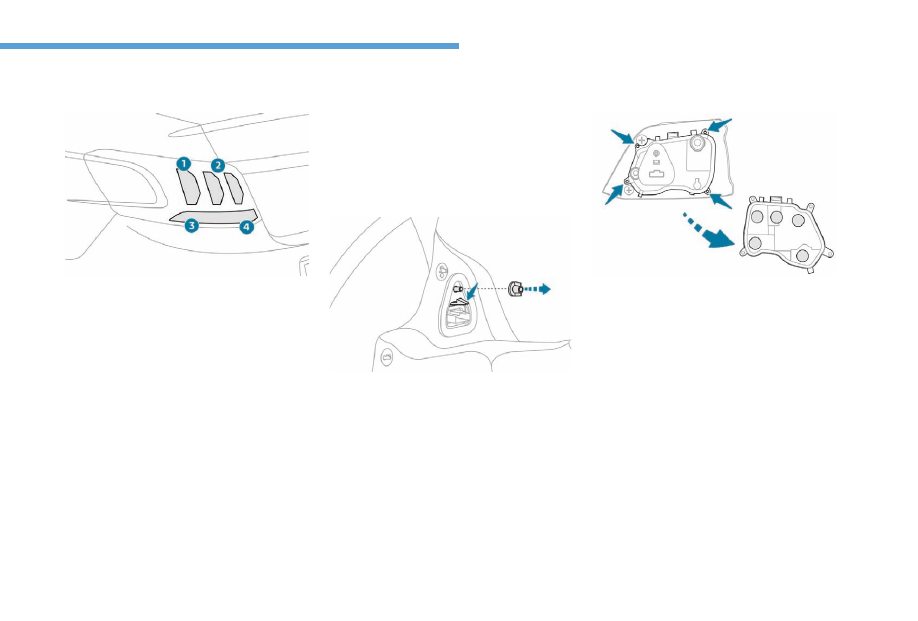

Задние фонари

1 Стоп-сигналы/стояночные огни

(P21/4W).

2 Габаритные огни (P21/4W).
3 Указатели поворота (PY21W).
4 Фонарь заднего хода (P21W).

или

Противотуманный фонарь (P21W).

Доступ к этим лампам открывается изнутри
багажника:
F

  Откройте багажник.

F

  Снимите заглушку на соответствующей

боковой обшивке.

F

  Отключите от фонаря разъем

электрического жгута.

F

  Отверните и уберите гайку.

F

  Снаружи аккуратно, по прямой

извлеките фонарь в сборе из своего
гнезда.

F

  Выверните четыре винта и снимите

держатель лампы.

F

  Поверните неисправную лампу на

четверть оборота и замените ее.

Установка на место осуществляется в
обратной последовательности.
Проследите за тем, чтобы фонарь в
сборе точно стал на свои направляющие,
обеспечивающие соосность его установки с
продольной осью автомобиля.

Затяните гайки крепления без чрезмерного
усилия, чтобы обеспечить герметичность и
не сломать фонарь.

166

В случае неисправности

Третий стоп-сигнал

Вы должны получить доступ со стороны

задних сидений к блоку, расположенному

на задней полке:

F

  Потяните корпус к себе и вверх, чтобы

отсоединить его.

F

  Отсоедините разъем фонаря.

F

  Приподняв две лапки отцепите

держатель ламп и снимите его.

F

  Замените перегоревшую лампу.

Сборка осуществляется в обратной
последовательности.

Перед защелкиванием крышки
корпуса убедитесь, что она правильно
расположена на своей опоре.

Фонари освещения номерного

знака

(W5W)

F

  Вставьте тонкую отвертку в одно

из внешних отверстий прозрачного
рассеивателя.

F

  Выдавите его наружу, чтобы открепить

и снять его.

F

  Извлеките перегоревшую лампочку и

замените ее.

Сборка осуществляется в обратной
последовательности.

(W5W)
