Peugeot 308. Мультимарочный сканер LAUNCH X431 PRO 2017

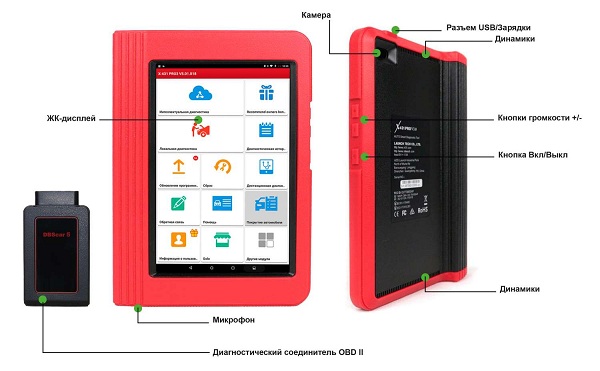

Launch X431 PRO (версия 2017) обновленная версия популярного мультимарочного сканера Launch X431 PRO 2016.

Launch X431 PRO 2017 мультимарочный сканер оснащен четырех-ядерным процессором и multitouch-экраном диагональю 8’’ с разрешением 1280х800 пикселей. Планшет работает с диагностическим адаптером новейшего поколения DBScar 5. Устройство имеет только одну основную (заднюю) камеру. Полностью обрезиненный корпус защищает от влаги, грязи и механических повреждений.




Функциональные возможности:

-Чтение и стирание кодов неисправностей систем автомобиля
-Чтение текущих параметров системы
-Считывание потоков данных систем автомобиля
-Проверка исполнительных механизмов
-Адаптация блоков управления
-Кодирование блоков управления
-Отдельные программы для спецфункций
-Удаленная диагностика


Преимущества:

-Глубина русификации программ почти 70%
-Печать результатов диагностики на беспроводном мини-принтере (опционально)
-Связь между устройствами может выполняться как с помощью Bluetooth, так и по USB
-Новая оболочка программы X431, стала более удобной и быстрой
-Максимально приближенный к оригинальным дилерским приборам интерфейс диагностических программ
-Отсутствие блокировки после окончания срока подписки
-Более 80 марок в базовом комплекте из более чем 200 доступных
-Более 10 универсальных программ спецфункций в отдельном меню
-Функциональные возможности и карта покрытия постоянно расширяются


Особенности:

-Более современный мощный планшет, отличающийся 4-ядерным процессором (1,4 МГц);
-Внутри устройства 2 Гб оперативной памяти и 16 Гб внутренней памяти с возможностью расширения до 128 Гб;
-Операционная система управляется новейшей версией Android 7.1;
-Комплект сканера включает диагностический адаптер новейшей версии DBScar V.





Диагностический сканер Launch X431 Pro 2017 — универсальное решение для автосервиса, задачами которого являются:


Обслуживание любых марок легковых автомобилей
автосканер Launch X431 Pro 2017 одинаково качественно работает со всеми регионами — Европой, Японией, Кореей, Китаем, США и Россией
диагностическая программа поддерживает работу с бензиновыми, дизельными, гибридными автомобилями,
сканер глубоко диагностирует как автомобили с левым рулем, так и праворульные японские автомобили.


Диагностика авто любых годов — как старых (от 1988 года), так и новых *
комплектация сканера включает в себя как современный диагностический разъем OBDII, последние несколько лет устанавливаемый всеми автопроизводителями, так и разъемы старых форматов,
Launch X431 Pro 2017 поддерживает все программные стандарты и протоколы, использовавшиеся производителями автомобилей с 1988 года,
регулярные автоматизированные обновления позволяют всегда иметь актуальную диагностическую базу данных
диагностическая программа сканера содержит информацию о расположении диагностических разъемов разных стандартов




Сравнение технических характеристик Launch X431 Pro 2016 и Launch X431 Pro




Наименование

Launch x431 Pro 2016

Launch x431 Pro

Launch x431 Pro 3 2016

Диагностика грузовых
автомобилей (опция)
нет нет да
Диагностика коммерческих
автомобилей
да нет да
Продолжительность автономной работы  5-6 ч 3-4 ч 6-8 ч

Платформа ОС

Android 5.1

Android 4.2.2

Android 5.1

Размер экрана

8"

7"

10""

Разрешение экрана

1280*800

1024*600

1280*800

Жесткий диск

16 Gb, microSD 32 Gb

8 Gb, microSD 32 Gb

16 Gb, microSD 32 Gb

Аккумулятор

4200 mAh

3000 mAh

7000 mAh

Камера

Основная 5 Mp
фронтальная 2 Mp

Основная 3.2 Mp
фронтальная 0.3

Основная 5 Mp
фронтальная 2 Mp

Время загрузки

20 сек

25 сек

20 сек

Габаритные размеры

210*125*9 мм

198*124*10 мм



Вес

1.27 кг

0.64 кг

1.3 кг

Руководство по эксплуатации

СОДЕРЖАНИЕ
1 Введение 1
1.1 Информация о диагностическом сканере 1
1.2 Технические особенности 2
1.3 Технические характеристики 2
2 Описание диагностического сканера X-431 PRO 4
2.1 Планшетный компьютер X-431 PRO 4
2.2 Диагностический соединитель (только для автомобилей с АКБ 12В) 5
2.3 Комплект поставки 6
3 Подготовка к работе 8
3.1 Зарядка сканера X-431 PRO 8
3.2 Использование аккумуляторной батареи 8
3.3 Включение/выключение питания прибора 8
3.3.1 Включение питания 8
3.3.2 Выключение питания 9
3.4 Подсказки по работе с кнопками 9
3.5 Блокировка и разблокировка экрана 9
3.5.1 Блокировка экрана 9
3.5.2 Разблокировка экрана 9
3.6 Экранные кнопки 10
3.7 Пользовательская настройка рабочего стола 10
3.7.1 Создание графических элементов рабочего стола 10
3.7.2 Перемещение компонентов на рабочем столе 10
3.7.3 Удаление компонентов с рабочего стола 10
3.7.4 Настройка яркости экрана 11
3.7.5 Установка времени перехода в режим ожидания 11
3.8 Изменение языка интерфейса 11
3.9 Настройка сети 11
3.9.1 Подключение к сети Wi-Fi 11
3.9.2 Отключение от сети Wi-Fi 12
4 Первое включение 13

4.1 Приступая к работе 13
4.2 Регистрация пользователя и загрузка диагностических программ 13
4.2.1 Регистрация пользователя 13
4.2.2 Меню задач 16
4.2.3 Меню автомобиля 18
4.2.4 Панель инструментов для диагностики 19
4.3 Подключения 20
4.3.1 Подготовка к диагностике 20
4.3.2 Расположение диагностического разъема 20
4.3.3 Подключение к автомобилю 20
4.4 Настройка Bluetooth 22
5 Диагностика 23
5.1 Интеллектуальная диагностика 23
5.2 Локальная диагностика 28
5.2.1 Отчет о состоянии автомобиля (экспресс-тест) 34
5.2.2 Сканирование систем 37
5.2.3 Выбор системы 38
5.3 Удаленная диагностика 46
5.3.1 Схема интерфейса 47
5.3.2 Приглашение друзей 48
5.3.3 Запуск мгновенного обмена сообщениями 49
5.3.4 Запуск удаленной диагностики («устройство-устройство») 51
5.3.5 Запуск удаленной диагностики («устройство – ПК») 54
5.4 Хронология выполнения диагностических работ 58
5.5 Обратная связь 59
6 Сброс (обнуление) сервисных интервалов 62
6.1 Обнуление сервисного интервала замены масла 63
6.2 Сброс сервисного интервала замены тормозных колодок 63
6.3 Калибровка угла поворота рулевого колеса 64
6.4 Удаление воздуха из системы АБС 64
6.5 Обнуление параметров системы контроля давления в шинах 64
6.6 Обучение датчика положения распредвала 64

6.7 Обслуживание иммобилайзера 65
6.8 Кодирование форсунок 65
6.9 Обслуживание АКБ 66
6.10 Регенерация дизельного сажевого фильтра (DPF) 66
6.11 Сброс данных положения электронной дроссельной заслонки 66
7 Обновление программного обеспечения 67
8 Бизнес-менеджер GOLO 69
9 Профиль 71
9.1 Мой отчет 71
9.2 Мой соединитель 75
9.3 Управление подключением диагностического соединителя 75
9.4 Активация соединителя 75
9.5 Программно-аппаратное обеспечение 76
9.6 Профиль 76
9.7 Смена пароля 76
9.8 Настройки 76
9.8.1 Единицы измерения 76
9.8.2 Информация для печати 77
9.8.3 Подключение принтера Launch 77
9.8.4 О программе 79
9.8.5 Авторизация/выход из аккаунта 79
10 Прочие функции 80
10.1 Электронная почта 80
10.1.1 Настройка аккаунта электронной почты 80
10.1.2 Добавление аккаунта электронной почты 80
10.2 Обозреватель 80
10.2.1 Открытие обозревателя 80
10.2.2 Загрузка файлов 81
10.3 Синхронизация 81
10.3.1 Подключение к ПК 81
10.3.2 Запуск на ПК 81
10.3.3 Установка приложений 82
10.4 Очистка кэша 82
11 Вопросы и ответы 83



Расшифровка обозначений:
BRACE RESET - Сброс тормозных накладок-колодок.
OIL RESET - Сброс сервиса индикатора масла. Когда появляется индикатор сервиса.
SAS RESET - Сброс датчика угла поворота рулевого колеса. Меняется угол поворота колеса относительно нулевой позиции, на машине выставленной по прямой линии.
BAT RESET - Сброс датчика аккумулятора.
BLEEDING - Это функция применяется в тормозной системе. Если в тормозную систему попал воздух, она стравливает воздух с системы.
ELEC.THROT, TLE RLRN - дроссель с электроприводом. То есть «переобучить» дроссель.
ETS RESET - Система контроля тяги.
TPMS RESET - Датчик показывает давление в шинах.
DRF REG - Программа обеспечения, используется для функции восстановления полевого фильтра, известного как воздушный фильтр полевой. На некоторых машинах когда меняем фильтр, горит ошибка, эту ошибку необходимо удалить.
GEAR LEARN - Выставляет шестерни положения коленчатого вала в правильное положения зубцов, если это предусмотрено электроникой автомобиля. (Используется при замене грм или датчика коленвала).
IMMO - Иммобилайзер, программное обеспечение, которое используется соответственно для иммобилайзера в целях предотвращения несанкционированного доступа и прописки несанкционированных ключей. Дословно - для того чтобы пытается кодировать ключи для своего конкретного автомобиля, для своего конкретного чипа, но на практике этого не получается.
INJECTOR - это программа обеспечения применяемая для функции кодирования форсунок, прописывания их кода. То есть можно изменить количество подаваемой смеси и прочее.



4.4 Настройка Bluetooth
Существует два способа «привязки» сканера X-431 PRO к диагностическому
соединителю (VCI).
1.Подключите один конец кабеля USB (дополнительное оснащение) к разъему
Mini USB диагностического соединителя.
2.Подключите другой конец кабеля USB к соответствующему разъему ПК. На
диагностическом соединителе включается индикатор питания.
3.Откройте окно настроек Bluetooth нажатием «Settings» --> «Bluetooth»,
переведите переключатель Bluetooth в положение «ON» и X-431 PRO
приступает к поиску всех доступных Bluetooth-устройств.
4. Нажмите на диагностический соединитель для «привязки». По умолчанию,
Bluetooth соединение именуется как 98********00 (где ******** представляют 8
цифр).
5. Если отображается окно с запросом о «привязке» Bluetooth, введите пин-код
(по умолчанию: 0000 или 1234).
6. После «связывания» диагностического соединителя со сканером X-431 PRO,
соединитель отображается во вкладке «привязанных» устройств.
Замечание: если настройка Bluetooth не выполнена до запуска диагностической
программы, вы можете это сделать в процессе диагностики автомобиля.
