Opel Frontera UBS. Manual - part 2738





8D–152

WIRING SYSTEM

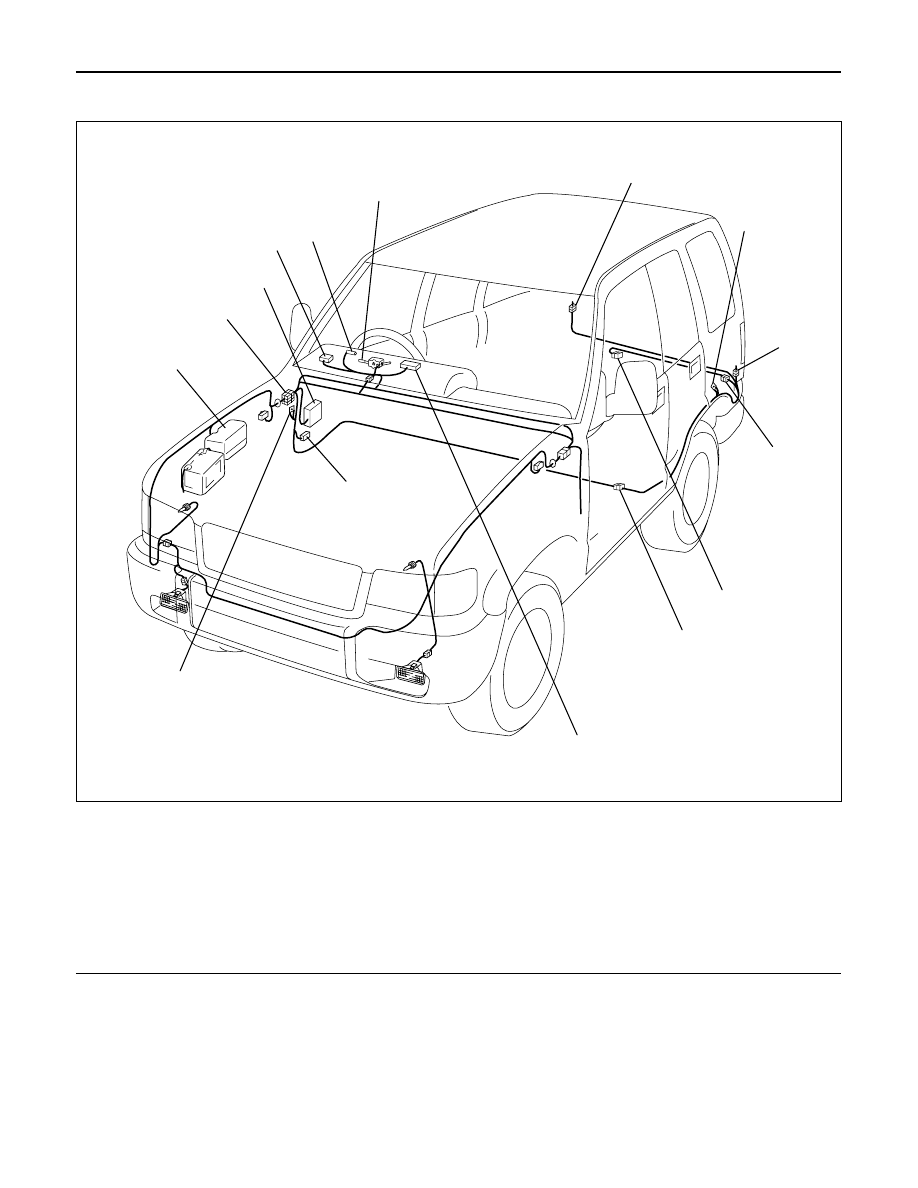

Parts Location

Legend

(1) Lighting Switch
(2) R-12
(3) R-4
(4) R-13
(5) H-33
(6) H-44
(7) H-46

(8) I-9
(9) B-18, B-19

(10) Relay and Fuse Box (X-9, X-14, X-22)
(11) H-13, H-15, H-16, H-25, H-27
(12) Fuse Box (B-45)
(13) I-43
(14) I-10
(15) B-70

6

7

8

9

10

11

15

12

14

13

1

2

3

4

5

D08RY00199

WIRING SYSTEM

8D–153

Diagnosis

Both RR Fog Light Inoperative

•

DO THE FRT FOG LIGHT WORK NORMALLY?

•

REMOVE THE RR FOG LIGHT RELAY

•

IS THE RELAY NORMAL?

YES

NO

REFER TO THE DIAGNOSIS CHARTS OF THE HEADLIGHT
AND FOG LIGHT SECTION

•

REMOVE THE FRT & RR FOG LIGHT SW

•

IS THE SW NORMAL?

YES

NO

REPLACE THE RELAY

•

DISCONNECT THE RR FOG LIGHT CONTROL UNIT
CONNECTOR   B-70

•

IS THE BATTERY VOLTAGE APPLIED BETWEEN THE
HARNESS SIDE CONNECTOR 1  B-70

AND THE

GROUND?

YES

NO

REPAIR OR REPLACE THE SW

•

IS THERE CONTINUITY BETWEEN THE HARNESS
SIDE CONNECTOR 5  B-70

AND THE GROUND?

YES

NO

REPAIR A POOR CONNECTION AT THE
CONNECTORS OR AN OPEN CIRCUIT BETWEEN
THE FUSE F-8 AND 1  B-70

•

INSTALL THE FRT & RR FOG LIGHT SW

•

TURN THE LIGHTING SW AND THE FRT FOG LIGHT
SW

•

IS THE BATTERY VOLTAGE APPLIED BETWEEN THE
HARNESS SIDE CONNECTOR 4

B-70

AND THE

GROUND?

YES

NO

YES

A

B

NO

REPAIR AN OPEN CIRCUIT BETWEEN  5

B-70

AND THE GROUND

B-19

8D–154

WIRING SYSTEM

•

TURN THE RR FOG LIGHT SW ON

•

IS THE BATTERY VOLTAGE APPLIED BETWEEN THE
HARNESS SIDE CONNECTOR 3

B-70

AND THE

GROUND?

YES

A

B

NO

REPAIR A POOR CONNECTION AT THE
CONNECTORS OR AN OPEN CIRCUIT BETWEEN
4

X-9

OR THE FUSE F-5 AND 4

B-70

•

INSTALL THE RR FOG LIGHT RELAY

•

IS THE BATTERY  VOLTAGE APPLIED BETWEEN THE
HARNESS SIDE CONNECTOR 6

B-70

AND THE

GROUND?

REPAIR A POOR CONNECTION AT THE
CONNECTORS OR AN OPEN CIRCUIT BETWEEN
6

I-43

AND 3

B-70

YES

NO

•

IS THERE CONTINUITY BETWEEN THE HARNESS
SIDE CONNECTOR 4

X-22

AND 3

R-12

(OR

3

R-13

?

REPAIR A POOR CONNECTION AT THE
CONNECTORS OR AN OPEN CIRCUIT BETWEEN
4

X-9

AND 6

B-70

YES

NO

•

IS THERE CONTINUITY BETWEEN THE HARNESS
SIDE CONNECTOR 1

R-12

(OR  1

R-13

) AND

THE GROUND?

REPAIR A POOR CONNECTION AT THE
CONNECTORS OR AN OPEN CIRCUIT BETWEEN
4

X-22

AND  3

R-12

(OR  3

R-13  )

YES

NO

REPLACE THE RR FOG LIGHT CONTROL UNIT

REPAIR A POOR CONNECTION AT THE

CONNECTORS OR AN OPEN CIRCUIT BETWEEN

1

R-12

(OR  1

R-13

) AND THE GROUND

R-4

WIRING SYSTEM

8D–155

Headlight Leveling

General Description

The circuit consists of the headlight leveling SW and
headlight leveling actuators.  The actuator is made
up of a motor, two relays and disk-type sensor.  The
sensor rotates in accordance with the rotation of the
motor and stops the rotation of the motor at each
position corresponding to the levels 0 to 3.
