8D–120

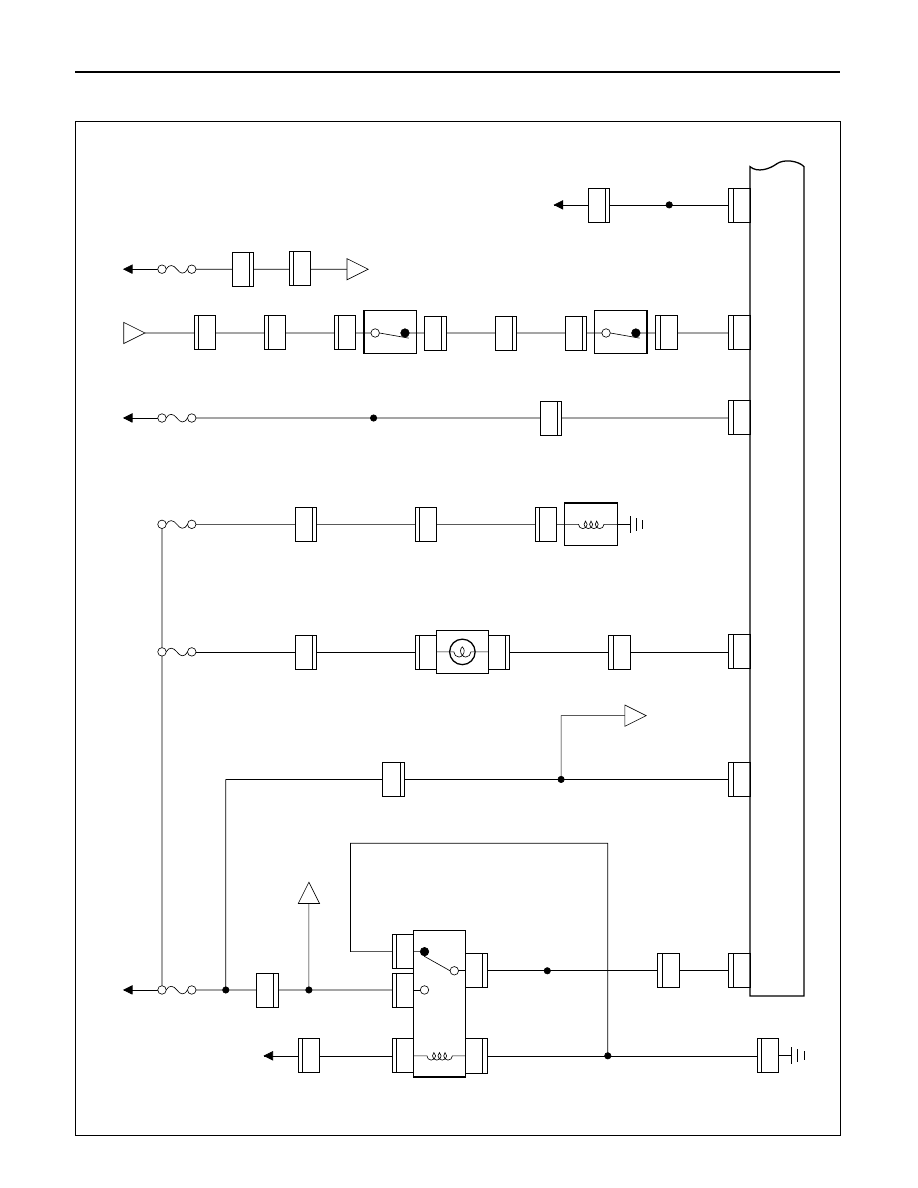

WIRING SYSTEM

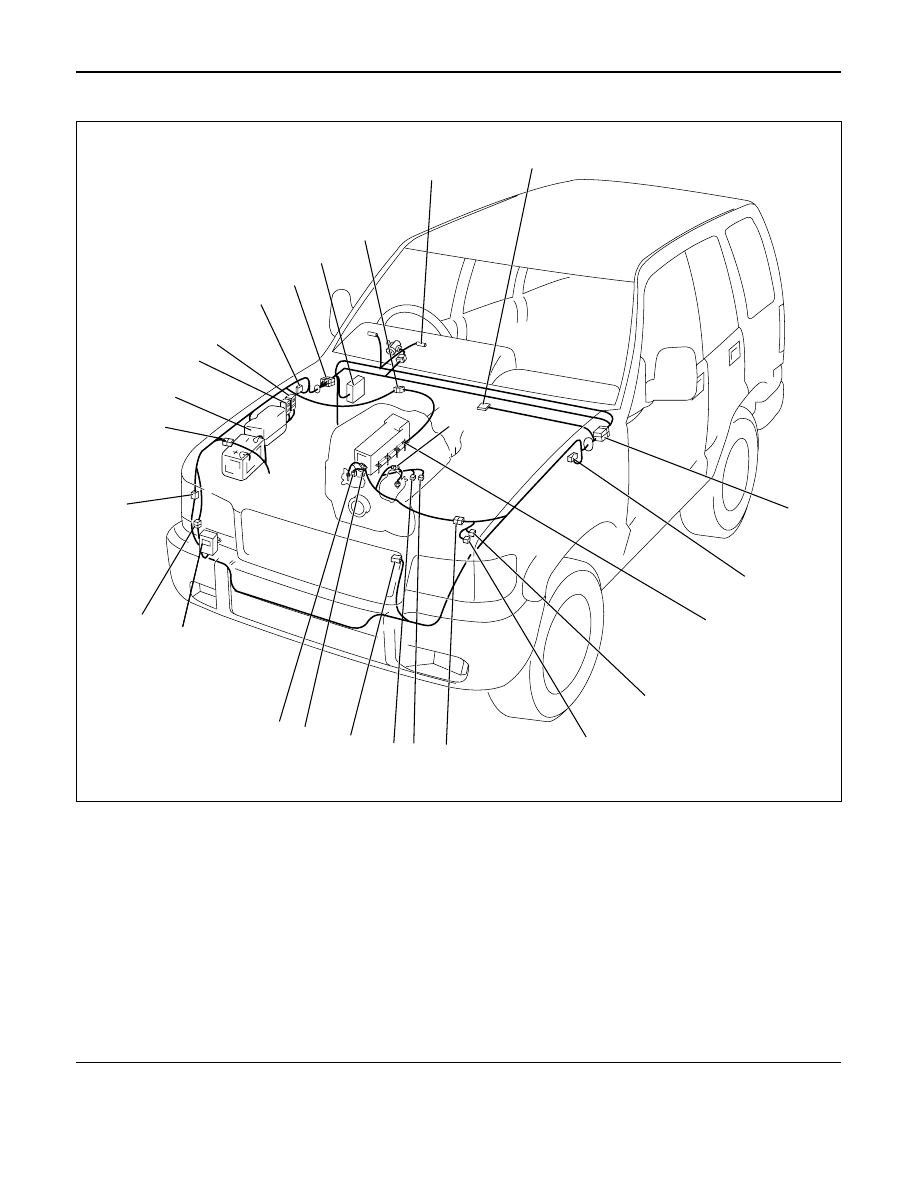

Parts Location (RHD)
Legend
(1) I-9
(2) C-66 (QOS/EGR Control Unit)
(3) H-7, H-9
(4) C-16

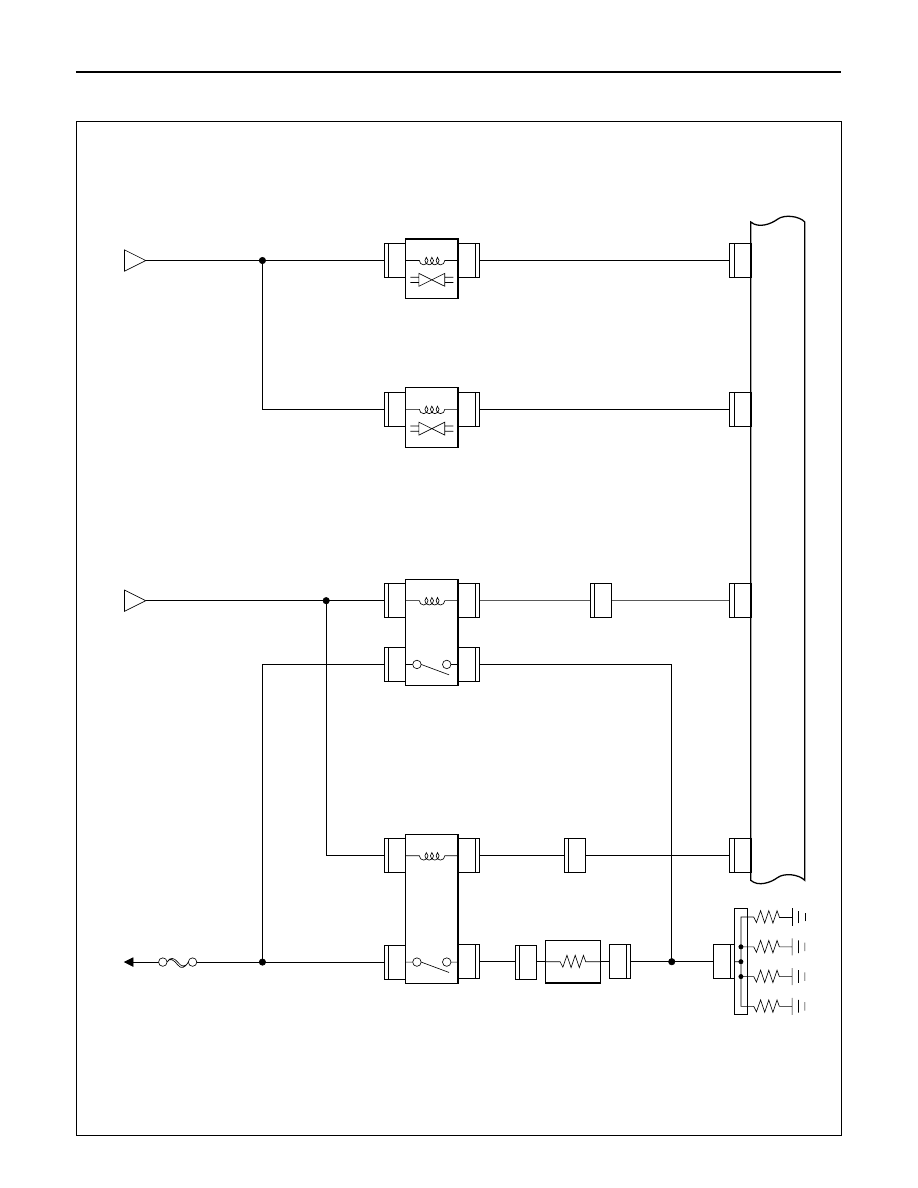

(5) Glow Plug
(6) C-72
(7) C-73
(8) H-4, H-5
(9) E-36
(10) E-5
(11) C-74
(12) E-41
(13) E-40
(14) Dropping Resistor
(15) C-59
(16) H-41, H-42
(17) H-3
(18) Relay and Fuse Box (X-17)
(19) C-51, C-52 (Glow Relay-1)
(20) C-53, C-54, C-55 (Glow Relay-2)
(21) C-39
(22) H-15, H-16, H-26
(23) Fuse Box
(24) C-60
(25) E-37
1
3
4
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
25
23
24
11
5
2
D08RW846
