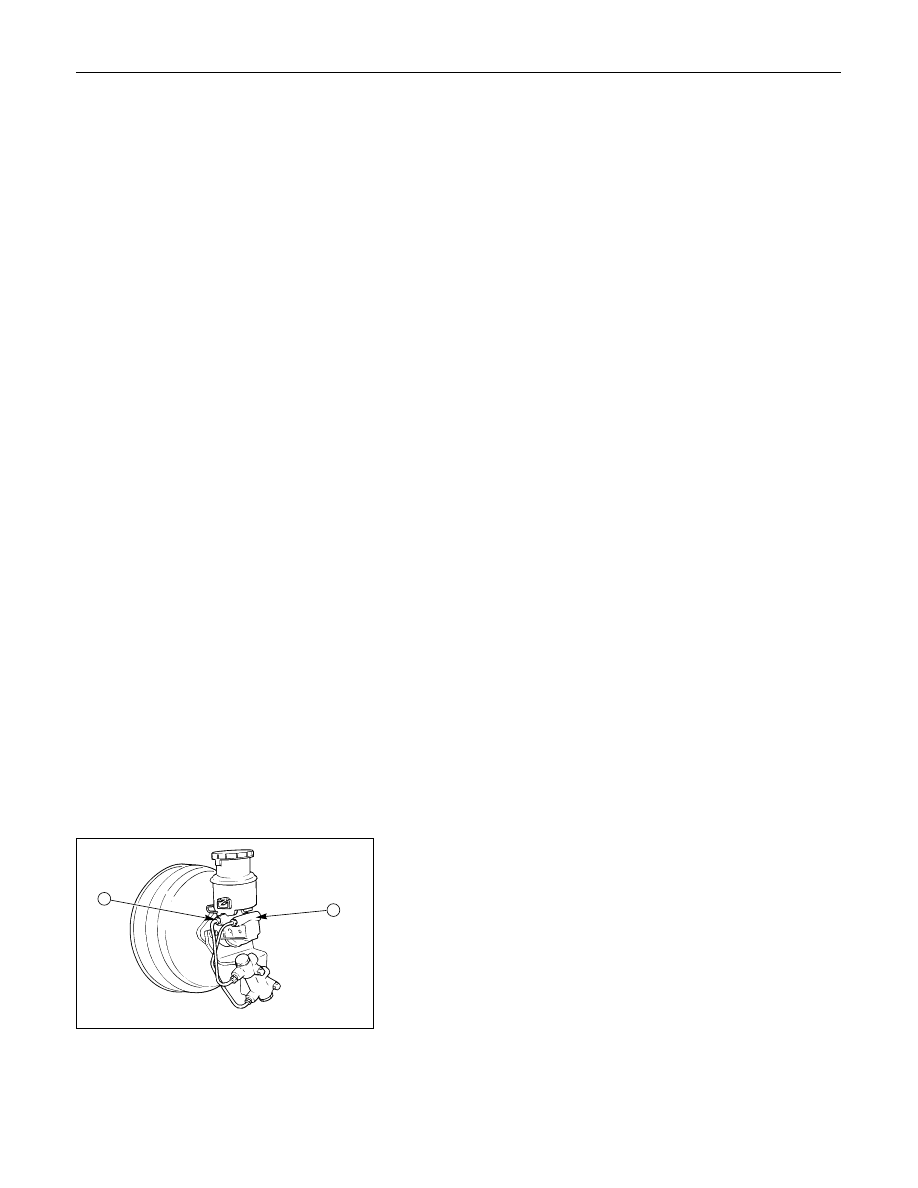

5C – 8 POWER ASSISTED BRAKE SYSTEM SERVICE STANDARD HYDRAULIC BRAKE FLUID DOT 3 grade BRAKE PEDAL Pedal Free Play mm (in) 6 to 10 (0.23 to 0.39) Pedal Height (LHD / RHD) mm (in) 208 to 218 (8.19 to 8.58) / 211 to 221 (8.31 to 8.70) Stop Light Switch Clearance mm (in) 0 to 0.2 (0 to 0.008) FRONT DISC BRAKE Pad Thickness Minimum Limit mm (in) 1.0 (0.039) Disc (Rotor) Maximum Runout mm (in) 0.13 (0.005) Disc (Rotor) Maximum Parallelism mm (in) 0.010 (0.0004) Disc (Rotor) Minimum Wear Dimensions (Thickness) mm (in) 24.60 (0.969) Disc (Rotor) Minimum Refinish Dimensions (Thickness) mm (in) 24.97 (0.983) REAR DISC BRAKE Pad Thickness Minimum Limit mm (in) 1.0 (0.039) Disc (Rotor) Maximum Runout mm (in) 0.13 (0.005) Disc (Rotor) Maximum Parallelism mm (in) 0.010 (0.0004) Disc (Rotor) Minimum Wear Dimensions (Thickness) mm (in) 16.60 (0.654) Disc (Rotor) Minimum Refinish Dimensions (Thickness) mm (in) 16.97 (0.668) |
