Opel Frontera UBS. Manual - part 2033





5A–12

BRAKE CONTROL SYSTEM

EHCU Connector Pin-out Checks

D

Disconnect Electronic Brake Control Module.

D

Perform checks with high impedance digital
multimeter (5-8840-0366-0) or equivalent.

No.

Circuit to be Tested

Ignition

Switch

Position

Multimeter

Scale/Range

Measure

between

Pin Number

Nominal Value

Note

1

Ignition enable

OFF

20DCV

8 (+), 15 (–)

0V to 0.1V

ON

20DCV

8 (+), 15 (–)

11.5V to 14.5V

2

Stop light switch

OFF

20DCV

10, 15

10.5V to 14.5V

Press brake pedal

3

Ground connection

OFF

200

W

12, Ground
15, Ground

Less than 2

W

4

FL speed sensor

OFF

2k

W

20, 21

1.3k to 1.9k

W

Internal Resistance

OFF

200k

W

20, 15

more than

100k

W

Insulation Resistance

OFF

200mACV

20, 21

more than

200mV

Turn wheel at 1RPS

5

FR speed sensor

OFF

2k

W

4, 5

1.3k to 1.9k

W

Internal Resistance

OFF

200k

W

4, 15

more than

100k

W

Insulation Resistance

OFF

200mACV

4, 5

more than

200mV

Turn wheel at 1RPS

6

RL speed sensor

OFF

2k

W

22, 23

1.3k to 1.9k

W

Insulation Resistance

OFF

200k

W

22, 15

more than

100k

W

Internal Resistance

OFF

200mACV

22, 23

more than

200mV

Turn wheel at 1RPS

7

RR speed sensor

OFF

2k

W

2, 3

1.3k to 1.9k

W

Internal Resistance

OFF

200k

W

2, 15

more than

100k

W

Insulation Resistance

OFF

200mACV

2, 3

more than

200mV

Turn wheel at 1RPS

8

G-sensor

ON

26,8

1k to 2k

W

Horizontal vehicle

9

Transmission Input

ON

20DCV

6 (+), 15 (–)

Less than 6V

(Shift lever

position – L, R)

6.6 to 9.0V

(other shift

position)

A/T
Battery voltage 12V

More than 9.6V

(Shift lever

position –

1, 2, R)

6.6 to 9.0V

(other shift

position)

M/T
Battery voltage 12V

5A–13

BRAKE CONTROL SYSTEM

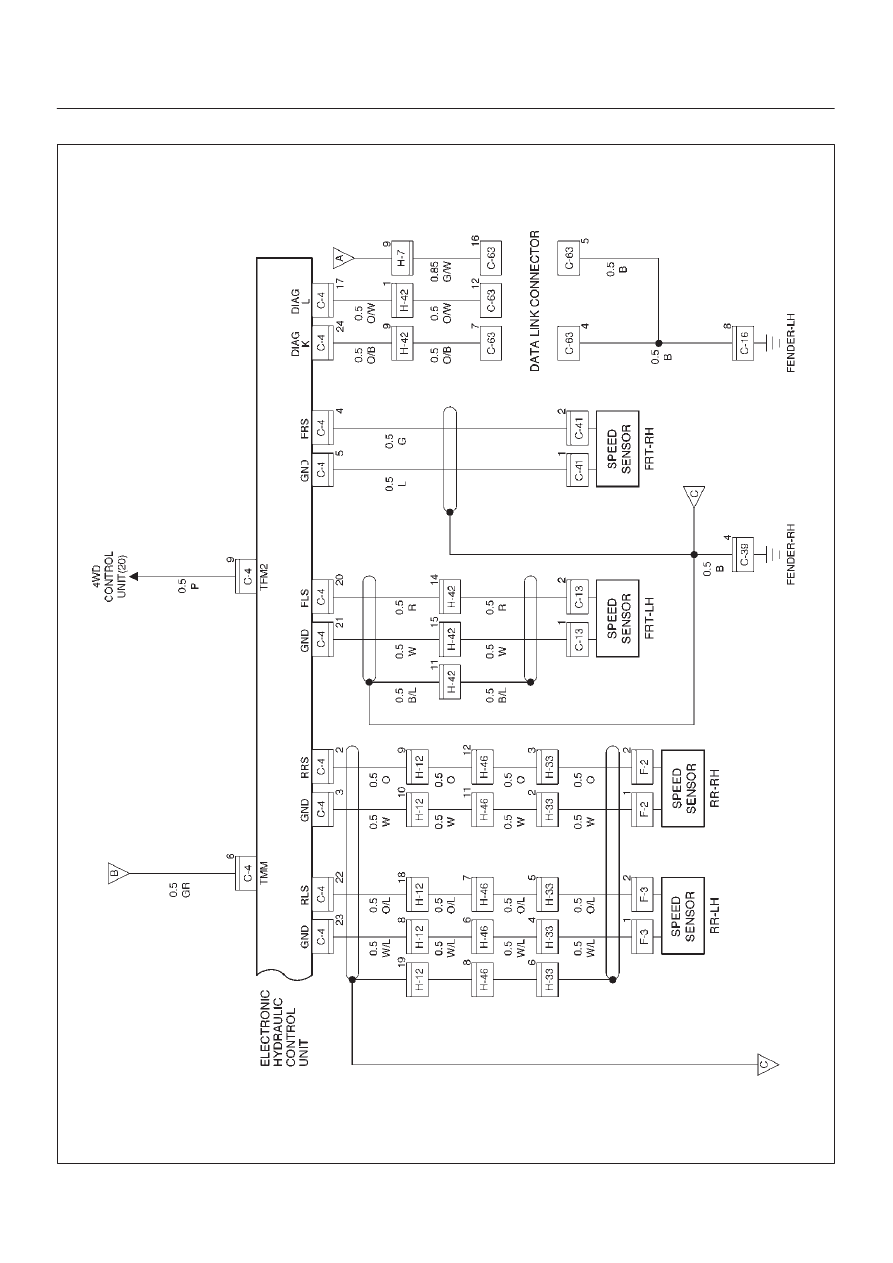

Circuit Diagram (LHD model / 6VD1 and 4JG2)

D08RW793

5A–14

BRAKE CONTROL SYSTEM

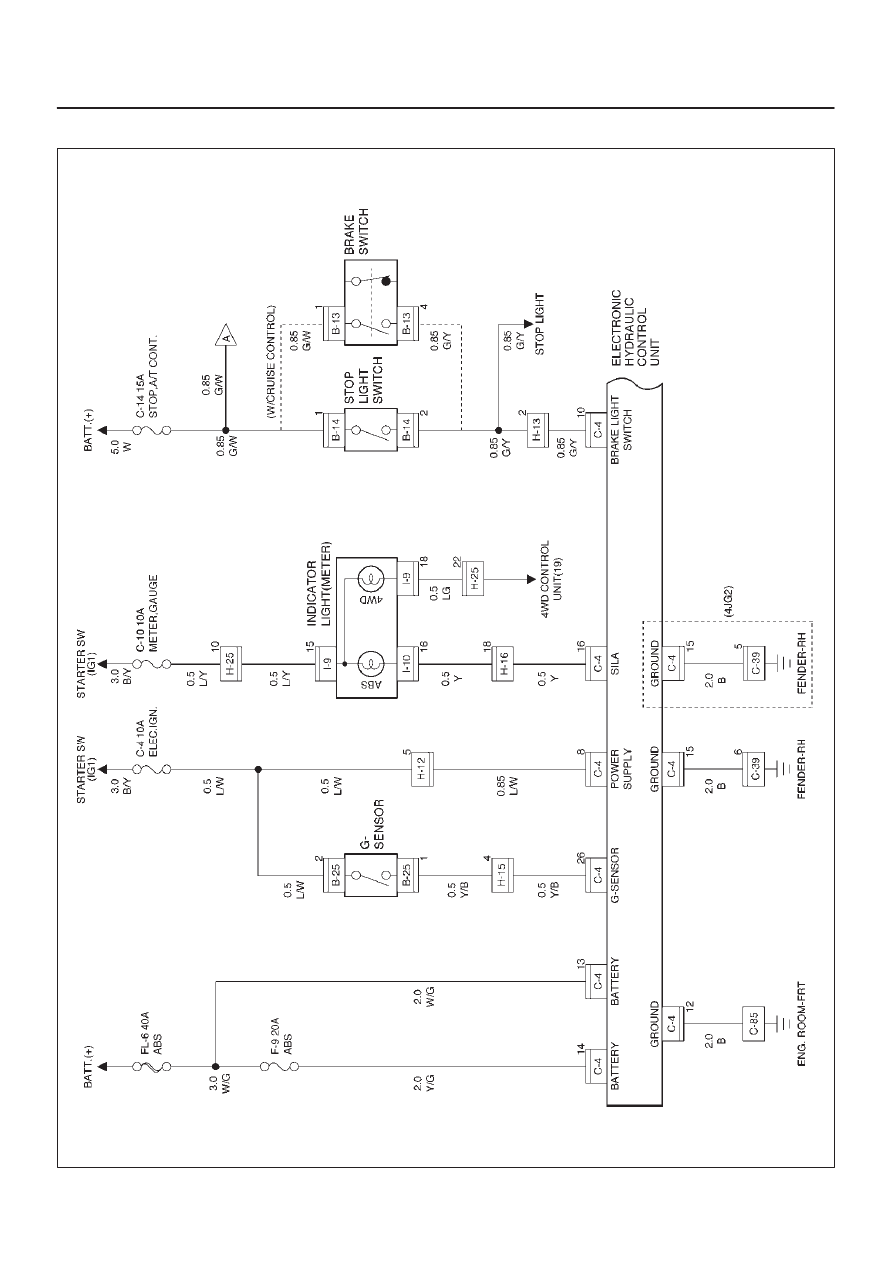

Circuit Diagram (LHD model / 4JG2)

D08RW792

5A–15

BRAKE CONTROL SYSTEM

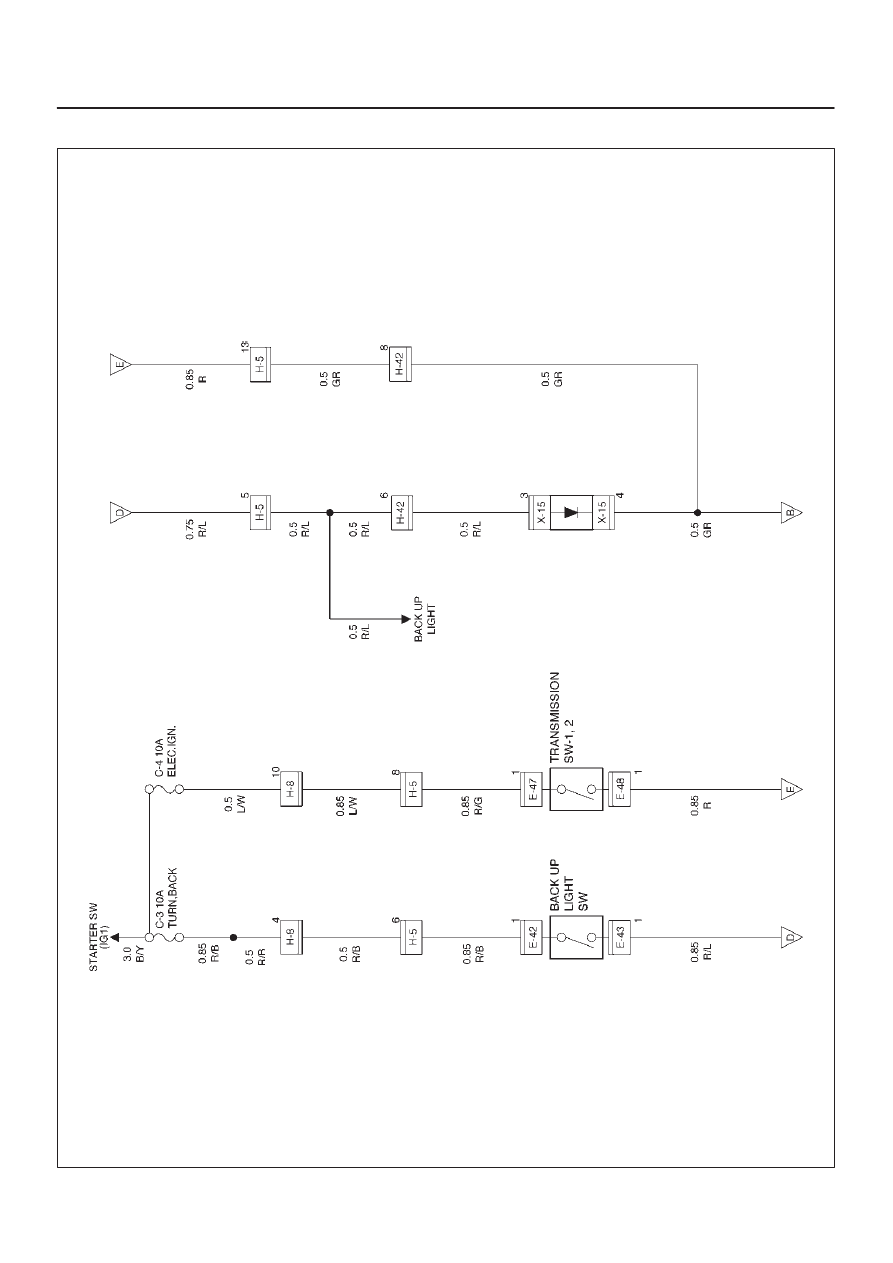

Circuit Diagram (LHD model / 4JG2)

D08RW791
