Opel Frontera UBS. Manual - part 1655





8D–298

WIRING SYSTEM

Circuit Diagram (LHD 4JG2)-3

D08RY00225

1 5 5 2 1 A

一般輸出

高橋久

99/08/

FS

99/08/20

3

X-15

X-15

4

3.0

B/Y

0.5

R/B

0.85

R/B

0.85

R/B

C-3 10A

TURN,BACK

STARTER SW

(IG1)

C-4 15A

ELEC.IGN.

BACK UP

LIGHT

SW

0.85

R/L

0.85

R

E-43

1

E-42

6

H-5

1

H-8

4

0.85

L/W

0.85

R/G

0.5

L/W

TRANSMISSION

SW-1, 2

1

E-47

8

H-5

H-8

10

D

E

B

BACK UP

LIGHT

0.75

R/L

0.5

R/L

0.5

R/L

0.5

R/L

0.5

R/L

0.85

R

0.5

GR

0.5

GR

6

H-42

H-5

5

8

H-42

H-5

13

D

0.5

GR

E

0.5

R/B

E-48

1

WIRING SYSTEM

8D–299

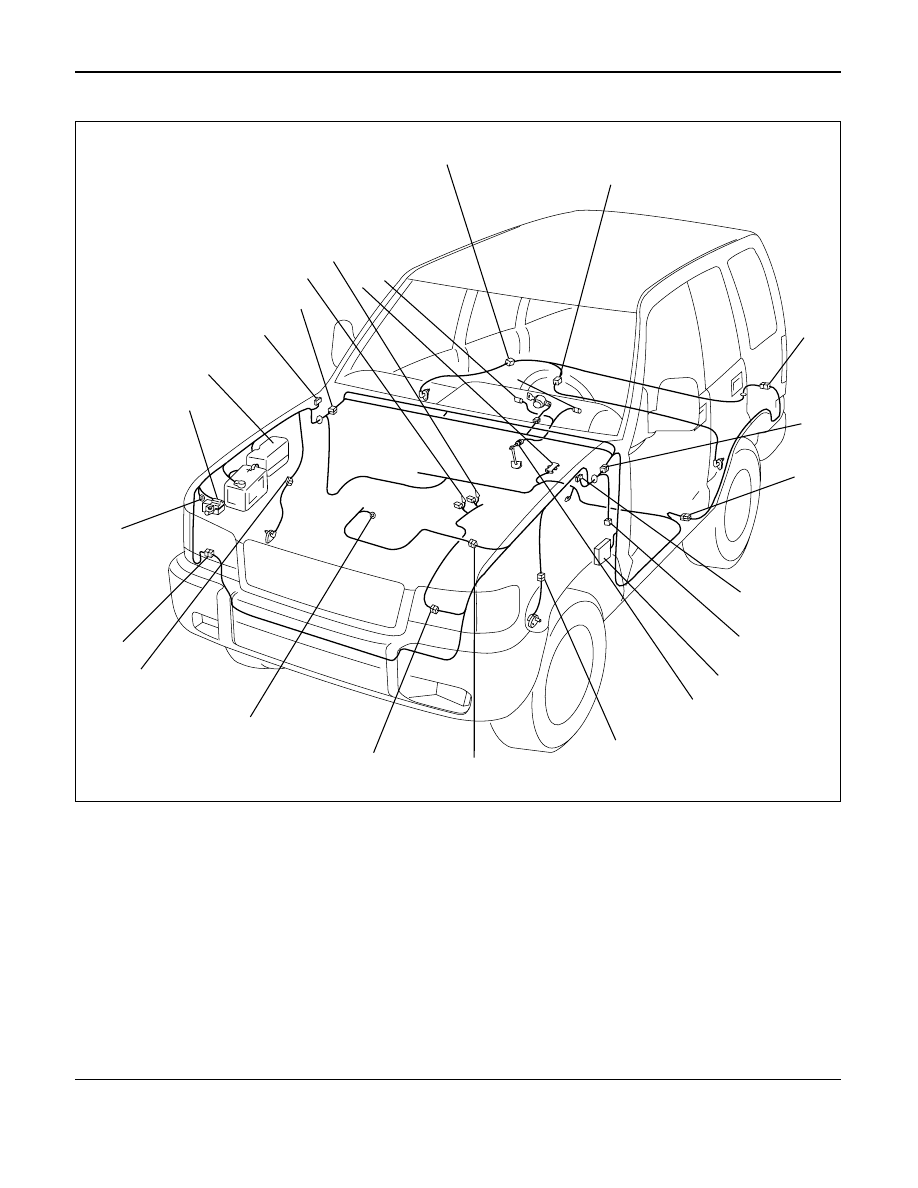

Parts Location (LHD)

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

3

2

1

25

24

23

4

D08RW808

Legend

(1) F-2
(2) F-3
(3) H-33
(4) H-7, H-8, H-25
(5) H-46
(6) C-16
(7) C-63
(8) Fuse Box
(9) B-13 or B-14

(10) C-13
(11) H-5
(12) H-10, H-11
(13) E-30

(14) C-41
(15) H-42
(16) C-85
(17) C-4 (EHCU)
(18) Relay and Fuse Box
(19) C-39
(20) H-12, H-13, H-15, H-16
(21) E-47, E-48, M-1
(22) E-42, E-43, M-8
(23) B-25
(24) I-10
(25) I-9

8D–300

WIRING SYSTEM

A/T Shift Lock

General Description

The circuit consists of stoplight switch or brake
switch and shift lock controller.
This system is designed not to allow shift lever to be
shifted from “P” position to any other position
without depressing brake pedal while starter switch
is turned on.
The solenoid pin at the lower portion of shift lever
retracts when brake pedal is not depressed, thus
causing shift lever cam to be locked by link lever.

WIRING SYSTEM

8D–301

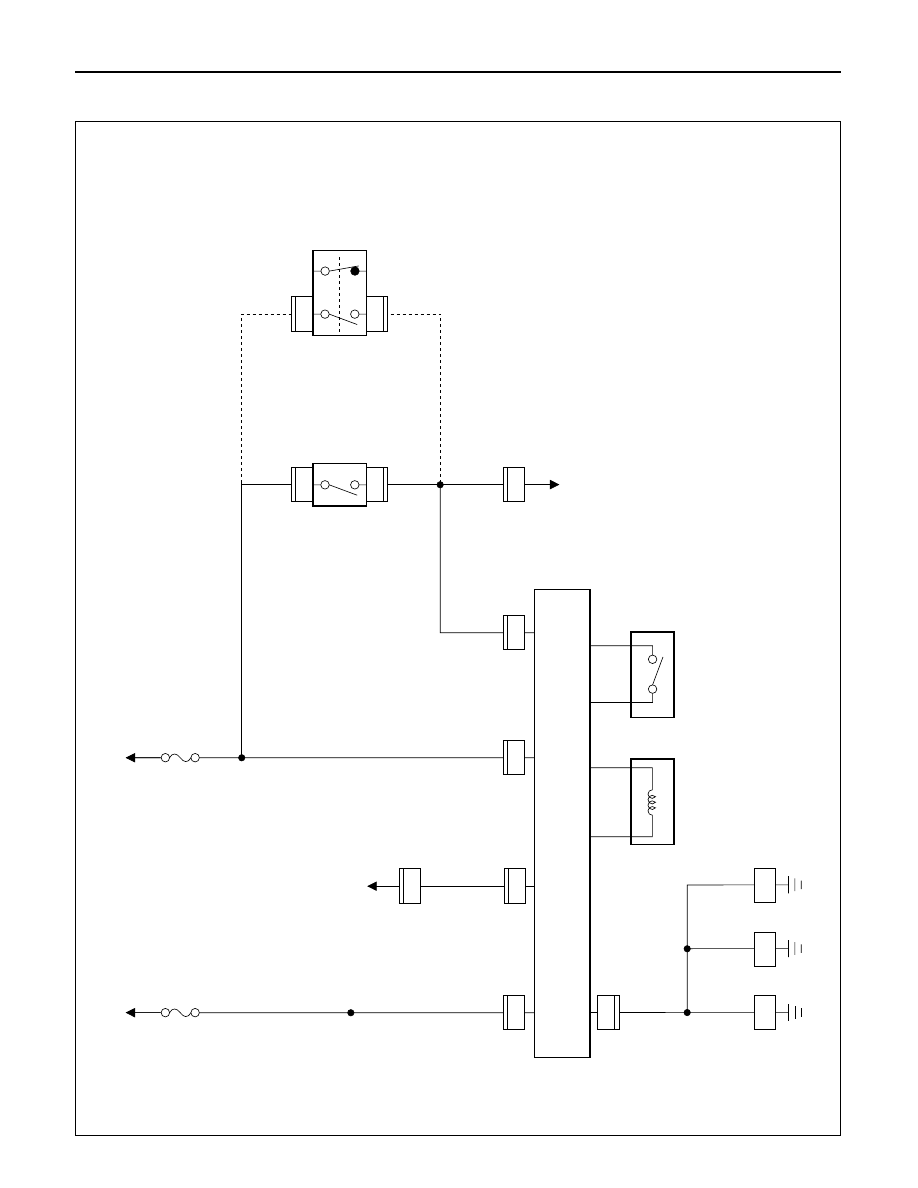

Circuit Diagram (RHD)

D08RY00226

0.5

L/W

3.0

B/Y

0.85

L/W

C-4 15A

ELEC. IGN.

STARTER SW

(IG1)

BATT.(+)

STOPLIGHT

SHIFT LOCK

SOLENOID

PARKING POSITION

DETECTING SW

1

B-32

0.85

G/W

0.85

G/W

0.85

G/Y

0.85

G/Y

0.85

G/W

0.85

G/Y

42

B-32

B-32

B-32

6

0.5

2.0

BODY-LH

B-2

2.0

BODY-CTR

B-26

2.0

BODY-RH

B-18

AC GENERATOR

(L)

5.0

W

C-14 15A

STOP, A/T CONT

5

B-32

13

H-15

0.85

W/G

STOPLIGHT

SW

1

B-14

7

H-32

B-14

2

4

1

(W/O CRUISE

 CONTROL)

BRAKE

SW

B-13

B-13

(W/ CRUISE

 CONTROL)

SHIFT LOCK CONTROLLER
