8D–154

WIRING SYSTEM

TURN THE RR FOG LIGHT SW ON

IS THE BATTERY VOLTAGE APPLIED BETWEEN THE
HARNESS SIDE CONNECTOR 3

B-70

AND THE

GROUND?

YES

A

B

NO

REPAIR A POOR CONNECTION AT THE
CONNECTORS OR AN OPEN CIRCUIT BETWEEN
4

X-9

OR THE FUSE F-5 AND 4

B-70

INSTALL THE RR FOG LIGHT RELAY

IS THE BATTERY  VOLTAGE APPLIED BETWEEN THE
HARNESS SIDE CONNECTOR 6

B-70

AND THE

GROUND?

REPAIR A POOR CONNECTION AT THE
CONNECTORS OR AN OPEN CIRCUIT BETWEEN
6

I-43

AND 3

B-70

YES

NO

IS THERE CONTINUITY BETWEEN THE HARNESS
SIDE CONNECTOR 4

X-22

AND 3

R-12

(OR

3

R-13

?

REPAIR A POOR CONNECTION AT THE
CONNECTORS OR AN OPEN CIRCUIT BETWEEN
4

X-9

AND 6

B-70

YES

NO

IS THERE CONTINUITY BETWEEN THE HARNESS
SIDE CONNECTOR 1

R-12

(OR  1

R-13

) AND

THE GROUND?

REPAIR A POOR CONNECTION AT THE
CONNECTORS OR AN OPEN CIRCUIT BETWEEN
4

X-22

AND  3

R-12

(OR  3

R-13  )

YES

NO

REPLACE THE RR FOG LIGHT CONTROL UNIT

REPAIR A POOR CONNECTION AT THE

CONNECTORS OR AN OPEN CIRCUIT BETWEEN

1

R-12

(OR  1

R-13

) AND THE GROUND

R-4

WIRING SYSTEM

8D–155

Headlight Leveling

General Description

The circuit consists of the headlight leveling SW and
headlight leveling actuators.  The actuator is made
up of a motor, two relays and disk-type sensor.  The
sensor rotates in accordance with the rotation of the
motor and stops the rotation of the motor at each
position corresponding to the levels 0 to 3.

8D–156

WIRING SYSTEM

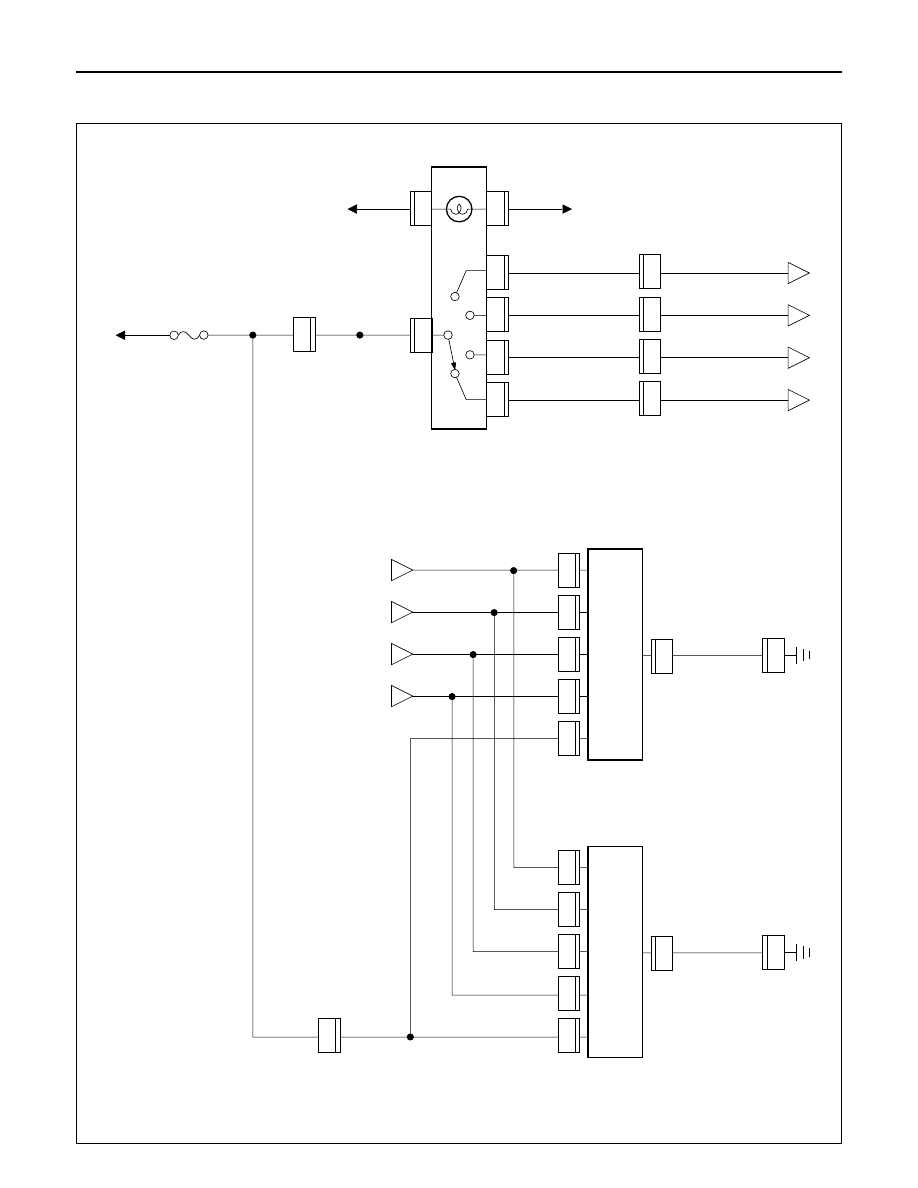

Circuit Diagram

D08RY00136

3.0

B/Y

0.5

L/W

0.5

L/W

HEADLIGHT

LEVELING

SWITCH

HEADLIGHT

 LEVELING

ACTUA

T

OR-RH

0.85

L/W

0.5

P/L

0.5

P/L

0.5

O/L

0.5

O/L

0.5

L/O

0.5

L/O

0.5

O/B

0.5

O/B

ST

AR

TER SW

(IG1)

C-4 15A

ELEC. IG

I-30

6

20

1

C-76

3

I-30

12

H-24

C-16

6

C-76

6

C-77

FENDER-LH

7 (6V

*1)

6 (4JX1)

6

A

D

C-76

2

C

C-76

1

B

C-76

5

0.5

L/W

0.5

P/L

0.5

O/L

0.5

L/O

0.5

O/B

0.5

B

0.5

B

A

C-76

4

HEADLIGHT

 LEVELING

ACTUA

T

OR-LH

C-77

3

C-77

2

C-77

1

C-77

5

0.5

L/W

0.5

L/W

0.85

L/W

0.5

P/L

0.5

O/L

0.5

L/O

0.5

O/B

C-77

4

H-12

6

I-30

2

3

H-24

B

I-30

3

13

H-9

C

I-30

4

11

H-9

D

H-25

0.85

G/R

0.3

R/G

I-30

7

9

I-30

T

AIL

RELA

Y(4)

ILLUMINA

TION

CONTROLLER(3)

C-16

FENDER-LH

WIRING SYSTEM

8D–157

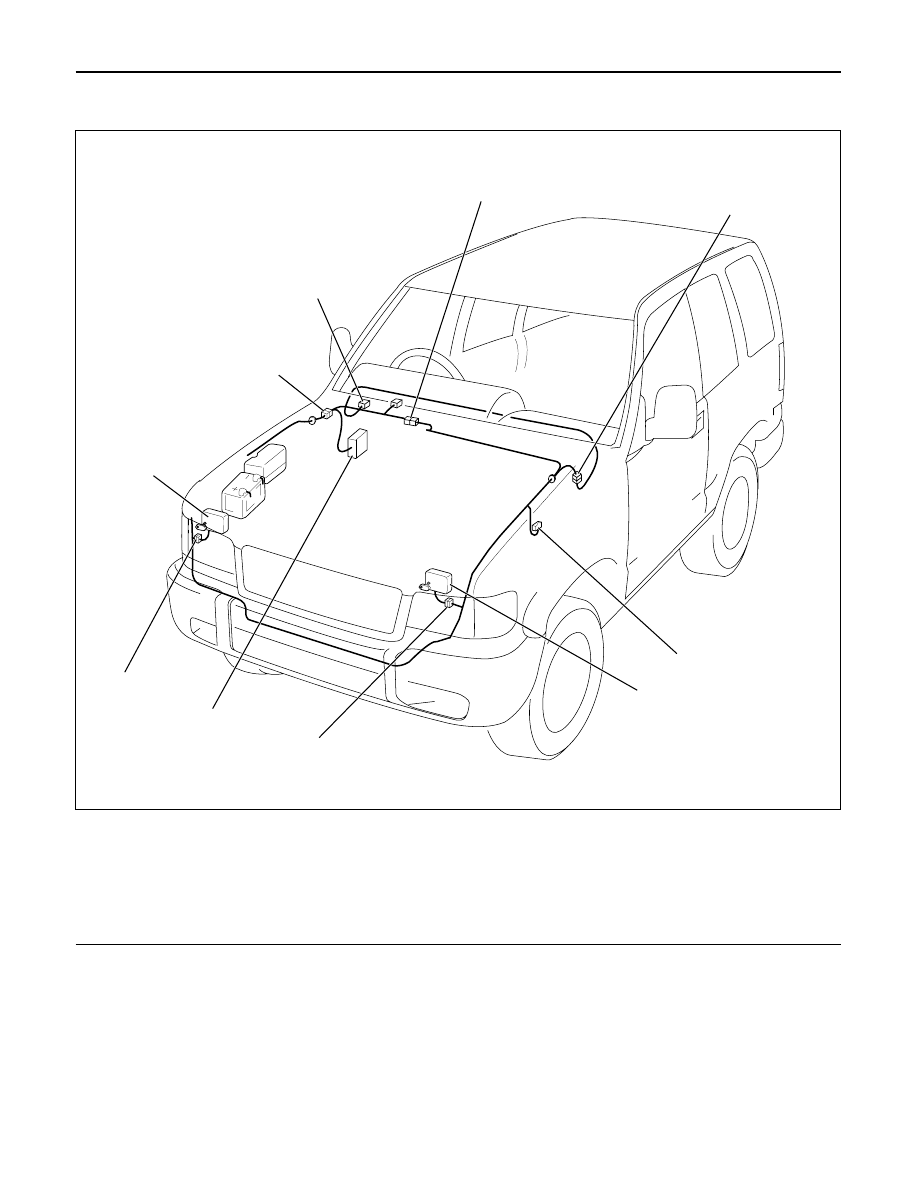

Parts Location

9

4

8

10

3

5

6

7

1

2

D08RW999

Legend

(1) H-12
(2) H-9, H-24
(3) C-16
(4) Headlight Leveling Actuator-LH
(5) C-77

(6) Fuse Box
(7) C-76
(8) Headlight Leveling Actuator-RH
(9) H-25

(10) I-30
