8C–8

ENTERTAINMENT

Front Speaker

Removal

1. Disconnect the battery ground cable.
2. Pull the grille(1) to release the locks and then remove

it.

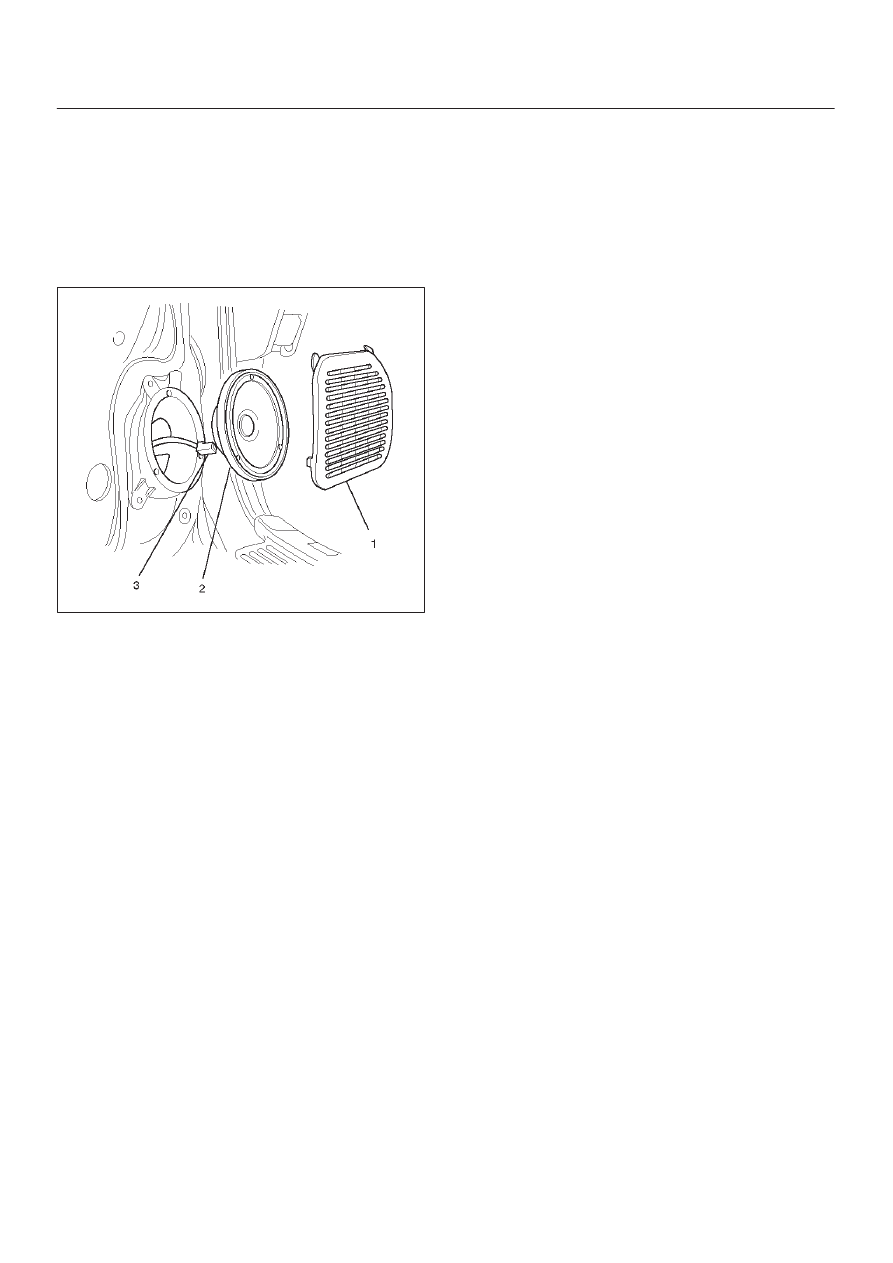

3. Remove four screws and disconnect the

connector(3) to remove the speaker(2).

890RW013

Installation

To install, follow the removal steps in the reverse order.

ENTERTAINMENT

8C–9

Rear Speaker

Removal

1. Disconnect the battery ground cable.
2. Pull the grille(1) to release the locks and then remove

it.

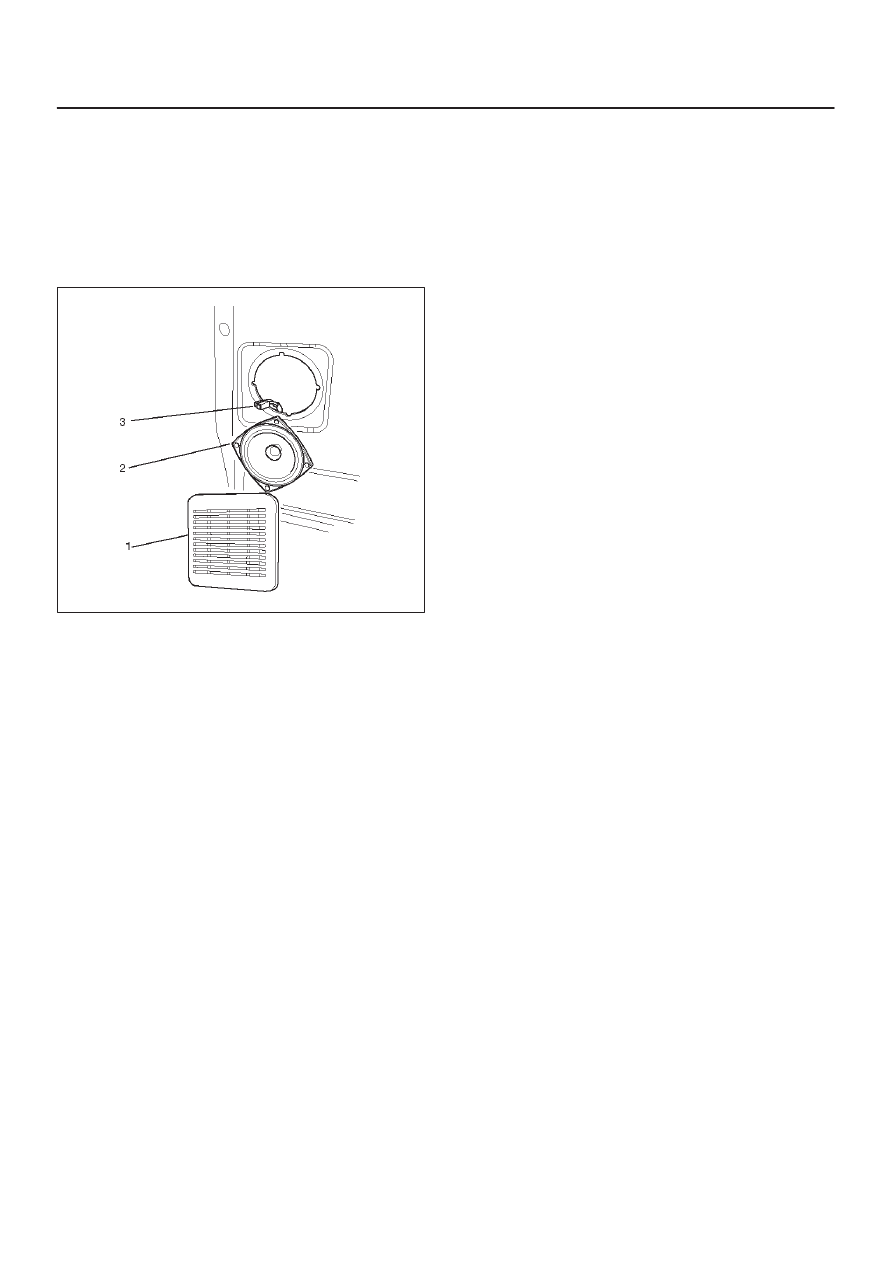

3. Remove four screws and disconnect the

connector(3) to remove the speaker(2).

890RW015

Installation

To install, follow the removal steps in the reverse order.

8C–10 ENTERTAINMENT

MEMO

WIRING SYSTEM

8D–1

BODY AND ACCESSORIES

WIRING SYSTEM

CONTENTS

Service Precautions  . . . . . . . . . . . . . . . . . . .

8D–3

General Description  . . . . . . . . . . . . . . . . . . .

8D–4

Notes for Working on Electrical Items . .

8D–4

Symbols and Abbreviations . . . . . . . . . . .

8D–10

Parts for Electrical Circuit . . . . . . . . . . . . .

8D–12

Reading the Circuit Diagram . . . . . . . . . .

8D–21

Main Data and Specifications  . . . . . . . . . . .

8D–24

Fuse, Fusible Link and Circuit Breaker

Location . . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–24

Relay Location . . . . . . . . . . . . . . . . . . . . . .

8D–27

Diode Location . . . . . . . . . . . . . . . . . . . . . .

8D–30

Grounding Point . . . . . . . . . . . . . . . . . . . . .

8D–31

Cable Harness Routing . . . . . . . . . . . . . . .

8D–43

Fuse Block Circuit . . . . . . . . . . . . . . . . . . . . .

8D–51

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–52

Start and Charging . . . . . . . . . . . . . . . . . . . .

8D–65

General Description . . . . . . . . . . . . . . . . . .

8D–65

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–66

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–68

Powertrain Control Module (PCM) . . . . . . .

8D–78

General Description . . . . . . . . . . . . . . . . . .

8D–78

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–79

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–91

QOSIII (4JG2) . . . . . . . . . . . . . . . . . . . . . . . . .

8D–109

General Description . . . . . . . . . . . . . . . . . .

8D–109

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–110

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–112

QOS and EGR System (4JG2) . . . . . . . . . . .

8D–116

General Description . . . . . . . . . . . . . . . . . .

8D–116

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–117

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–120

Headlight and Fog Light . . . . . . . . . . . . . . . .

8D–125

General Description . . . . . . . . . . . . . . . . . .

8D–125

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–126

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–128

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–132

Rear Foglight . . . . . . . . . . . . . . . . . . . . . . . . .

8D–148

General Description . . . . . . . . . . . . . . . . . .

8D–148

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–149

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–152

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–153

Headlight Leveling . . . . . . . . . . . . . . . . . . . .

8D–155

General Description . . . . . . . . . . . . . . . . . .

8D–155

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–156

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–157

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–158

Clearance Light, Taillight and

License Plate Light . . . . . . . . . . . . . . . . . . . .

8D–161

General Description . . . . . . . . . . . . . . . . . .

8D–161

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–162

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–165

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–170

Interior Illumination Light . . . . . . . . . . . . . .

8D–182

General Description . . . . . . . . . . . . . . . . . .

8D–182

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–183

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–187

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–194

Turn Signal Light and Hazard Warning

Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–195

General Description . . . . . . . . . . . . . . . . . .

8D–195

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–196

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–199

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–203

Stoplight . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–210

General Description . . . . . . . . . . . . . . . . . .

8D–210

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–211

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–214

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–218

Backup Light. . . . . . . . . . . . . . . . . . . . . . . . . .

8D–222

General Description . . . . . . . . . . . . . . . . . .

8D–222

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–223

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–225

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–229

Horn. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–232

General Description . . . . . . . . . . . . . . . . . .

8D–232

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–233

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–234

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–237

Dome Light, Luggage Room Light,

Courtesy Light and Map Light . . . . . . . . . .

8D–239

General Description . . . . . . . . . . . . . . . . . .

8D–239

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–240

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–242

Power Door Lock . . . . . . . . . . . . . . . . . . . . . .

8D–246

General Description . . . . . . . . . . . . . . . . . .

8D–246

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–247

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–252

Diagnosis. . . . . . . . . . . . . . . . . . . . . . . . . . .

8D–258

Power Window . . . . . . . . . . . . . . . . . . . . . . .

8D–263

General Description . . . . . . . . . . . . . . . . . .

8D–263

Circuit Diagram. . . . . . . . . . . . . . . . . . . . . .

8D–264

Parts Location . . . . . . . . . . . . . . . . . . . . . . .

8D–265
