AUTOMATIC TRANSMISSION (AW30-40LE)

REASSEMBLY OF MAJOR COMPONENTS

Disassembly, inspection and reassembly of each
component group have been indicated in the preceding
chapter. Before reassembly, make sure, again, that all
component groups are assembled correctly.
If something wrong is found in a certain component group
during assembly, inspect and repair this group immediately.

GENERAL ASSEMBLY NOTES:

1. The automatic transmission is composed of highly

precision–finished parts, necessitating careful inspection
before assembly because even a small nick could cause
fluid leakage or affect performance.

2. Before assembling new clutch discs and brake bands, soak

them in automatic transmission fluid for at least thirty
minutes.

3. Apply automatic transmission fluid on the sliding or rotating

surfaces of parts before assembly.

4. Use petroleum jelly to keep small parts in their places.

5. Do not use adhesive cements on gaskets and similar parts.

6. When assembling the transmission, be sure to use new

gaskets and O–rings.

7. Dry all parts with compressed air - never use shop rags.

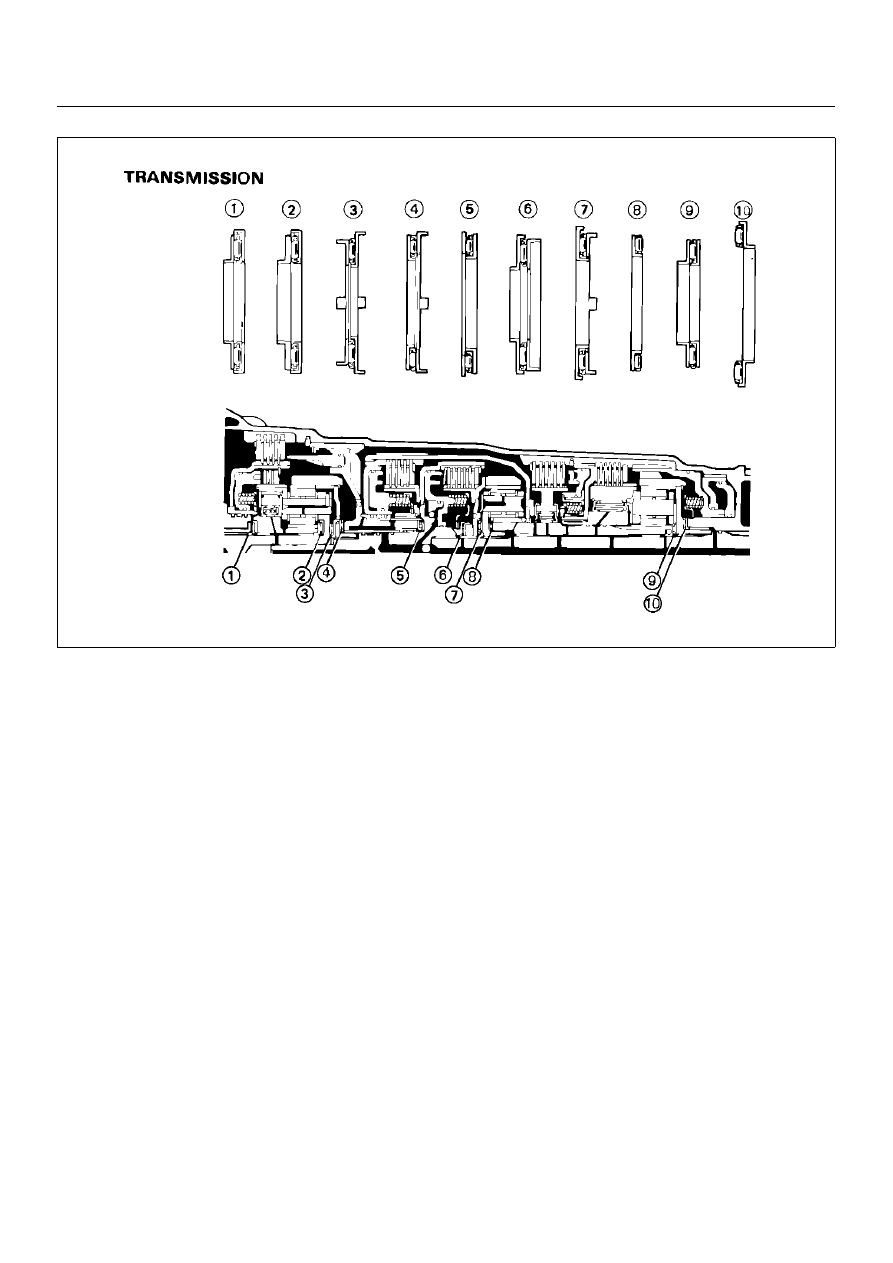

8. Be sure to install the thrust bearings and races in the

correct direction and position.

AUTOMATIC TRANSMISSION (AW30-40LE)

7A–183

240RY00022

7A–184

AUTOMATIC TRANSMISSION (AW30-40LE)

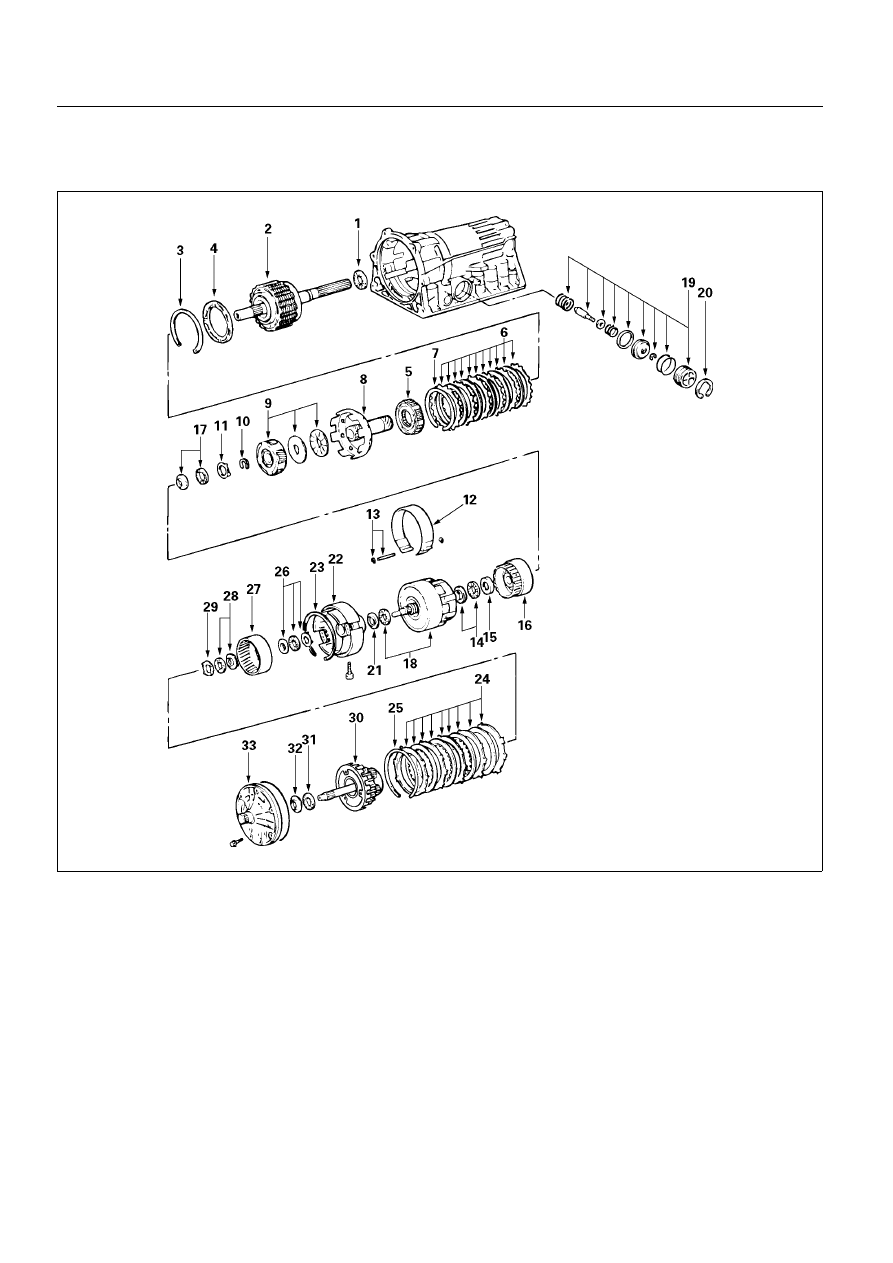

REASSEMBLY OF MAJOR COMPONENTS (1)

248L100002

Reassembly steps

▲

 1. Bearing

▲

 2. Rear planetary gear, second brake drum

and output shaft

▲

 3. Snap ring

▲

 4. Second brake piston sleeve

▲

 5. One–way clutch

▲

 6. Flange plate and disc

▲

 7. Snap ring

▲

 8. Drum

▲

 9. Front planetary gear and bearing

▲

 10. Snap ring

▲

 11. Race

▲

 12. Second coast brake band

▲

 13. E–ring and pin

▲

 14. Bearing and race

▲

 15. Race

▲

 16. Front planetary ring gear

▲

 17. Bearing and race

▲

 18. Direct clutch and forward clutch

▲

 19. Second coast brake piston assembly

▲

 20. Snap ring

▲

 21. Race

AUTOMATIC TRANSMISSION (AW30-40LE)

7A–185

▲

 22. OD support

▲

 23. Snap ring

▲

 24. Flange, plate and disc

▲

 25. Snap ring

▲

 26. Bearing and race

▲

 27. OD planetary ring gear

▲

 28. Bearing and race

▲

 29. Race

▲

 30. OD planetary gear and OD direct clutch

▲

 31. Bearing

▲

 32. Race

▲

 33. Oil pump
