Opel Frontera UBS. Manual - part 1440

7A–2

AUTOMATIC TRANSMISSION (AW30-40LE)

VALVE BODY ASSEMBLY AND PRESSERE CONTOROL SOLENOID  . . . . . . . . . . . . . . . . . . . . . . . .

7A–84

TRANSMISSION REMOVAL AND INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–86

UNIT REPAIR  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–91

DISASSEMBLY OF MAJOR COMPONENTS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–91

DISASSEMBLY, INSPECTION AND REASSEMBLY OF MINOR COMPONENTS. . . . . . . . . . . . . . . . .

7A–107

OIL PUMP  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–108

OD PLANETARY GEAR AND OD DIRECT CLUTCH ASSEMBLY (C-0)  . . . . . . . . . . . . . . . . . . . . . . . .

7A–114

OD SUPPORT ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–126

DIRECT CLUTCH ASSEMBLY (C-2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–133

FORWARD CLUTCH ASSEMBLY (C-1)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7A–141
FRONT PLANETARY GEAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–150

PLANETARY SUN GEAR AND NO.1 ONE–WAY CLUTCH  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–153

SECOND BRAKE ASSEMBLY (B–2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–158

REAR PLANETARY GEAR ASSEMBLY AND OUTPUT SHAFT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–163

FIRST AND REVERSE BRAKE (B–3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–171

TRANSMISSION CASE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–177

TORQUE CONVERTER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–181

REASSEMBLY OF MAJOR COMPONENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–182

MAIN DATA AND SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–207

GENERAL SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–207

TORQUE SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–208

SPECIAL TOOLS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7A–211

CAUTION:  When fasteners are removed, always
reinstall them at a the same location from which
they were removed. If a fastener needs to be
replaced, use the correct part number fastener for
that application. If the correct part number fastener
is not available, a fastener of equal size and
strength (or stronger) may be used. Fasteners that
are not reused, and those requiring thread locking
compound, will be called out. The correct torque
values must be used when installing fasteners that
require torque. If the above conditions are not
followed, parts or system damage could result.

AUTOMATIC TRANSMISSION (AW30-40LE)

7A–3

GENERAL DESCRIPTION

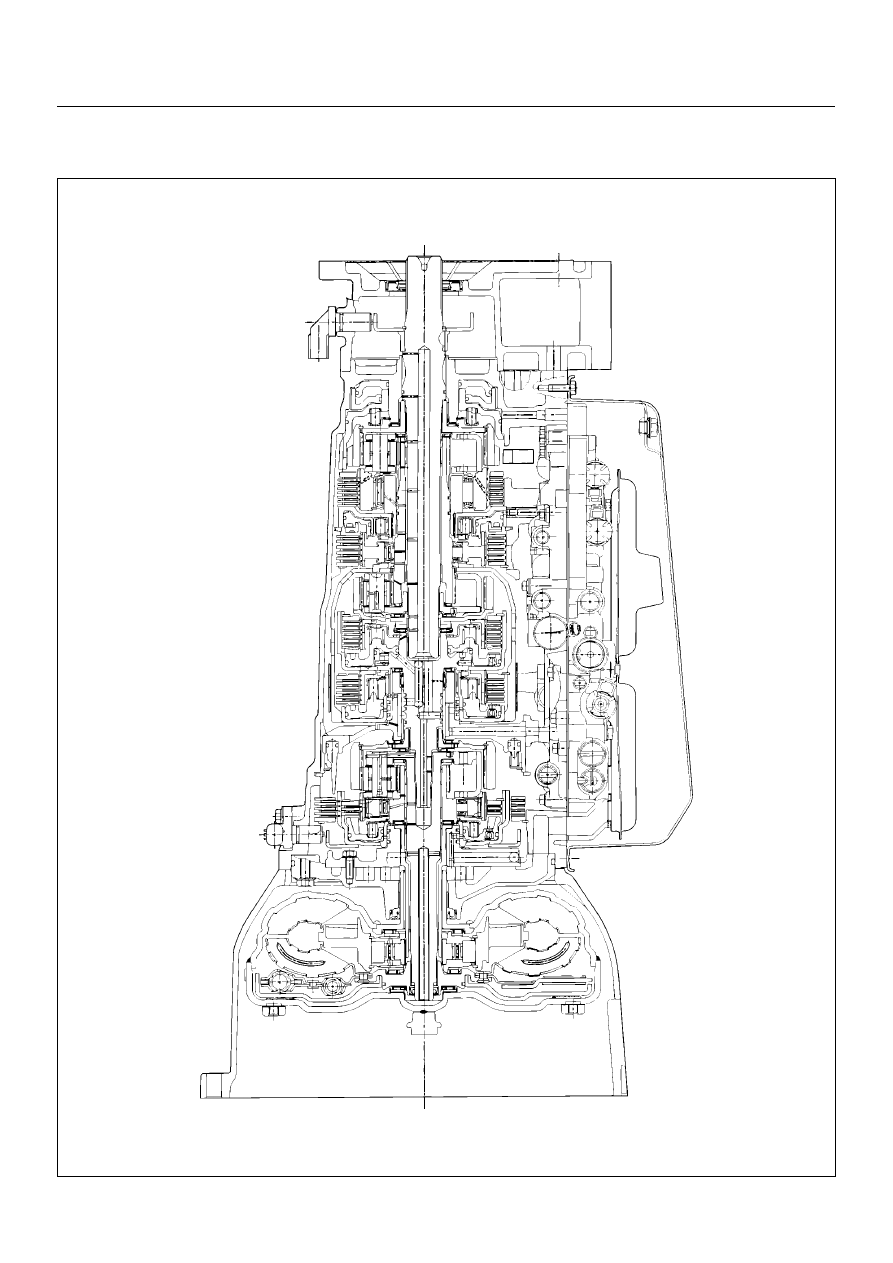

CONSTRUCTION

A07RY00001

7A–4

AUTOMATIC TRANSMISSION (AW30-40LE)

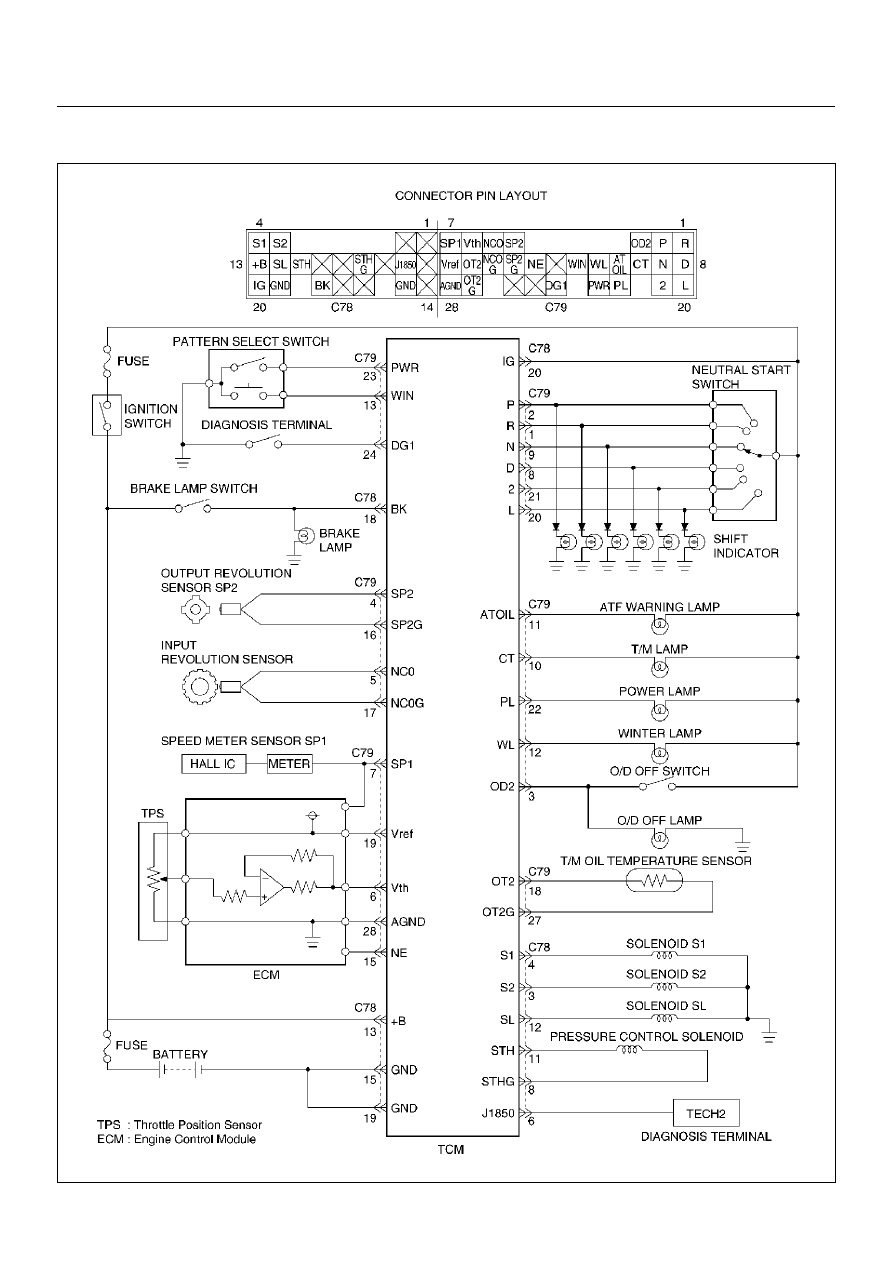

ELECTRONIC CONTROL COMPONENTS

C07RY00072

AUTOMATIC TRANSMISSION (AW30-40LE)

7A–5

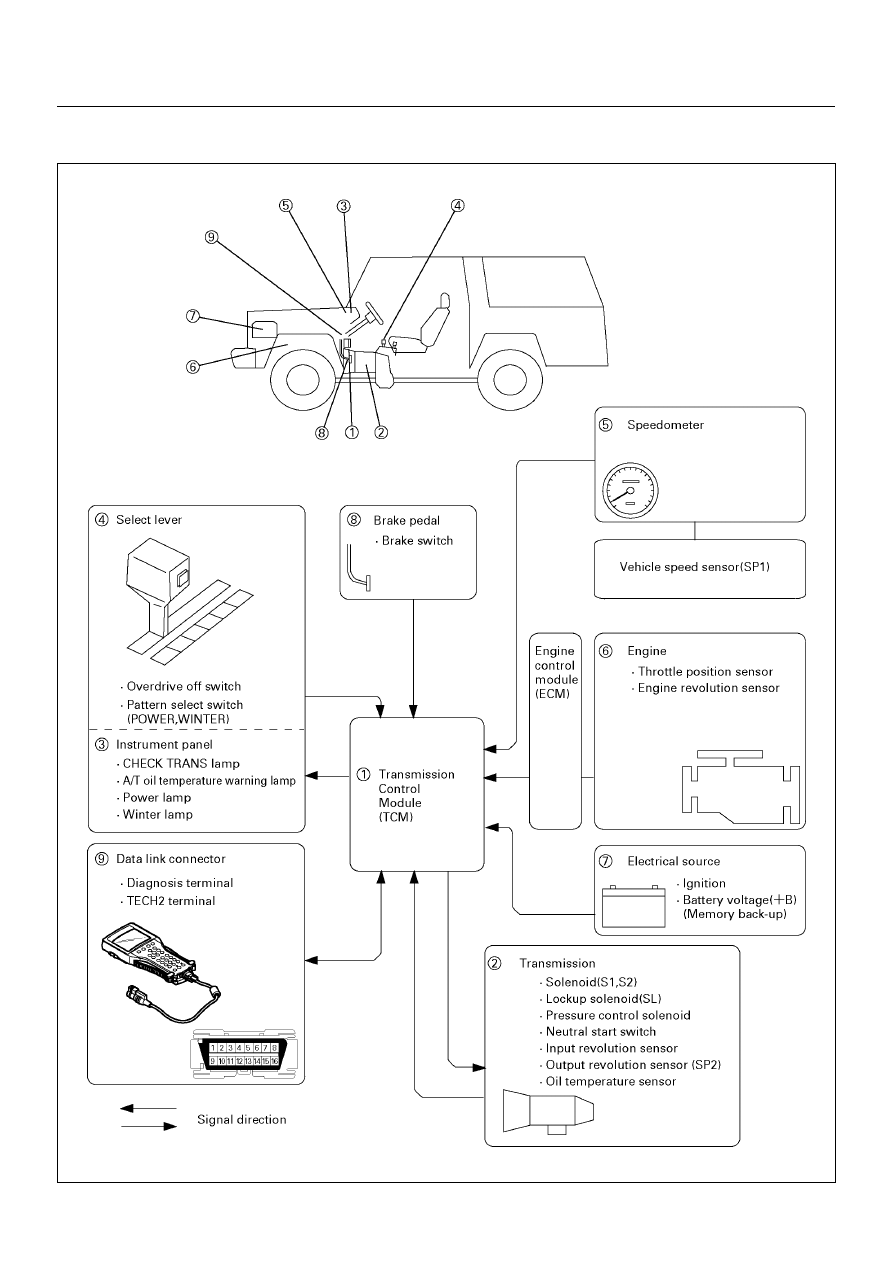

TRANSMISSION CONTROL MODULE (TCM)

C07RY00027
