AIR CONDITIONING  1B–129

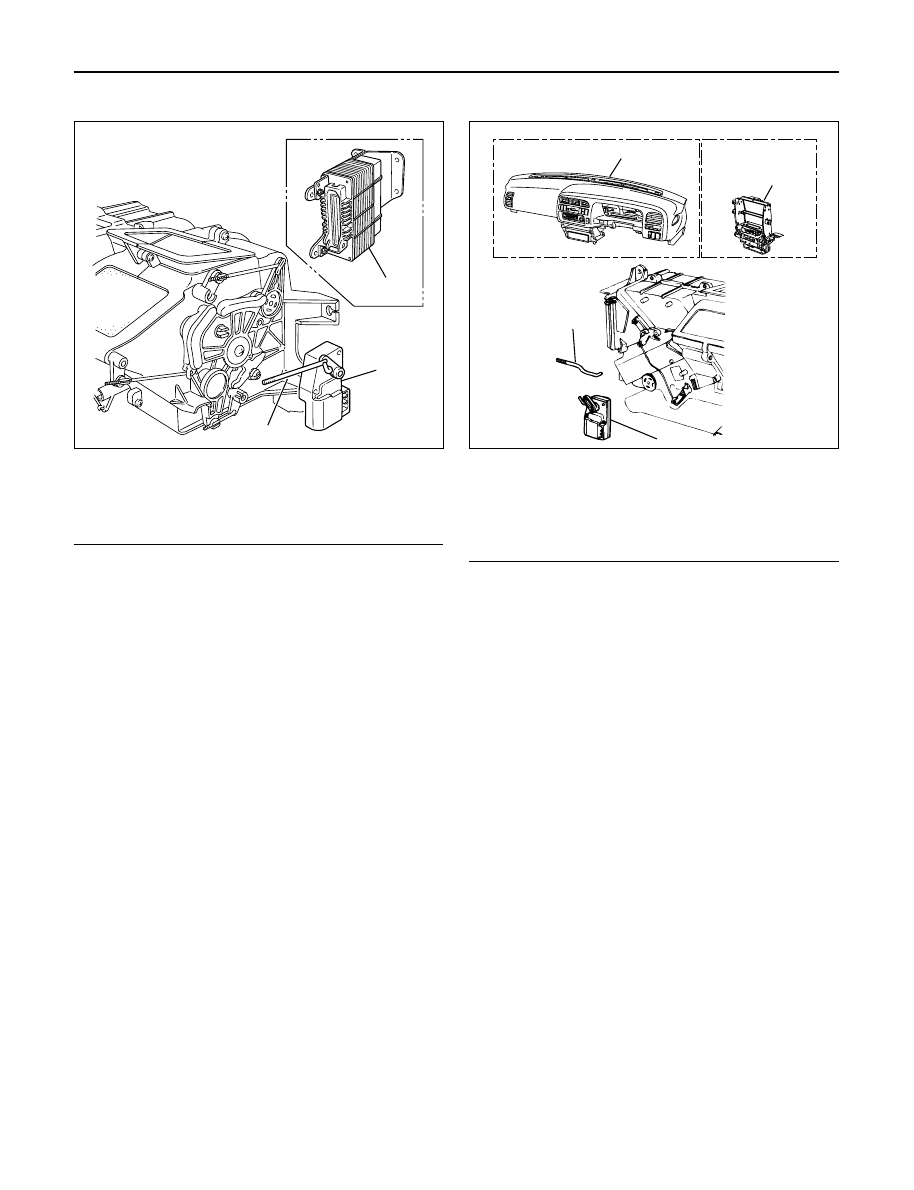

Mode Actuator

Legend

(1)

A/T Control Unit

(2)

Mode Actuator

(3)

Actuator Rod

Removal

1. Disconnect the battery ground cable.

2. Remove the A/T control unit.

•

The connector shall remain connected.

3. Remove the actuator rod.

4. Remove the mode actuator.

Installation

To install, follow the removal step in the reverse
order.

MIX Actuator

Legend

(1)

Instrument Panel Assembly

(2)

Instrument Panel Center Bracket

(3)

Actuator Rod

(4)

Mix Actuator

Removal

1. Disconnect the battery ground cable.

2. Remove the instrument panel assembly.

•

Refer to the Instrument Panel Assembly in
Body Structure section.

3. Remove the instrument panel center bracket.

4. Remove the actuator rod.

5. Remove the mix actuator.

Installation

To install, follow the removal step in the reverse
order.

2

1

3

860RW030

2

3

4

1

20       2

5       30

AUTO

A/C

OF

F

AUTO

LO

HI

860RY00004

This illustration is based on RHD

This illustration is based on RHD

1B–130 AIR CONDITIONING

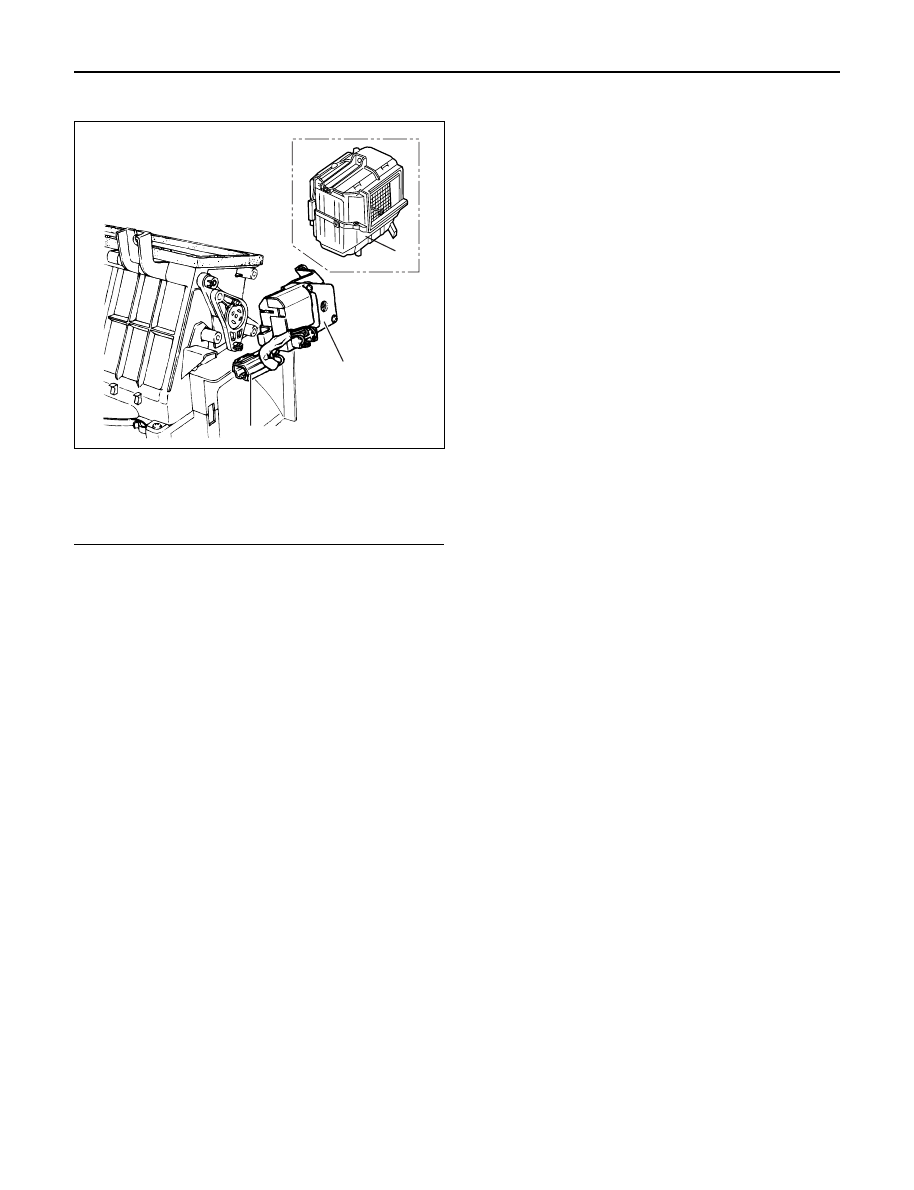

Intake Actuator

Legend

(1)

Evaporator Assembly

(2)

Intake Actuator

(3)

Intake Actuator Connector

Removal

1. Disconnect the battery ground cable.

2. Discharge and recover refrigerant.

•

Refer to Refrigerant Recovery in this section.

3. Remove the evaporator assembly.

•

Refer to Eevaporator Assembly section.

4. Disconnect the intake actuator connector.

5. Remove the intake actuator.

Installation

To install, follow the removal step in the reverse
order.

1

2

3

860RX018

This illustration is based on RHD

COMPRESSOR OVERHAUL  1D – 1

CAUTION

When fasteners are removed, always
reinstall them at the same location from
which they were removed. If a fastener
needs to be replaced, use the correct part
number fastener for that application. If the
correct part number fastener is not available,
a fastener of equal size and strength (or
stronger) may be used.

Fasteners that are not reused, and those
requiring thread locking compound, will be
called out. The correct torque values must
be used when installing fasteners that
require it. If the above conditions are not
followed, parts or system damage could
result.

SECTION 1D

COMPRESSOR OVERHAUL

CONTENTS

PAGE

General Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1D– 2

General Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1D– 4

Compressor Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1D– 4

Service Procedures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1D– 6

DKV-14D Type Compressor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1D– 6

DKS-15CH Type Compressor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1D–10

HD6 Type Compressor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1D–18

SECTION

1D – 2 COMPRESSOR OVERHAUL

GENERAL DESCRIPTION

When servicing the compressor, keep dirt or foreign
material from getting on or into the compressor
parts and system. Clean tools and a clean work area
are important for proper service. The compressor
connections and the outside of the compressor

should be cleaned before any “On-Vehicle” repair,
or before removal of the compressor. The parts
must be kept clean at all times and any parts to be
reassembled should be cleaned with
Trichloroethane, naphtha, kerosene, or equivalent

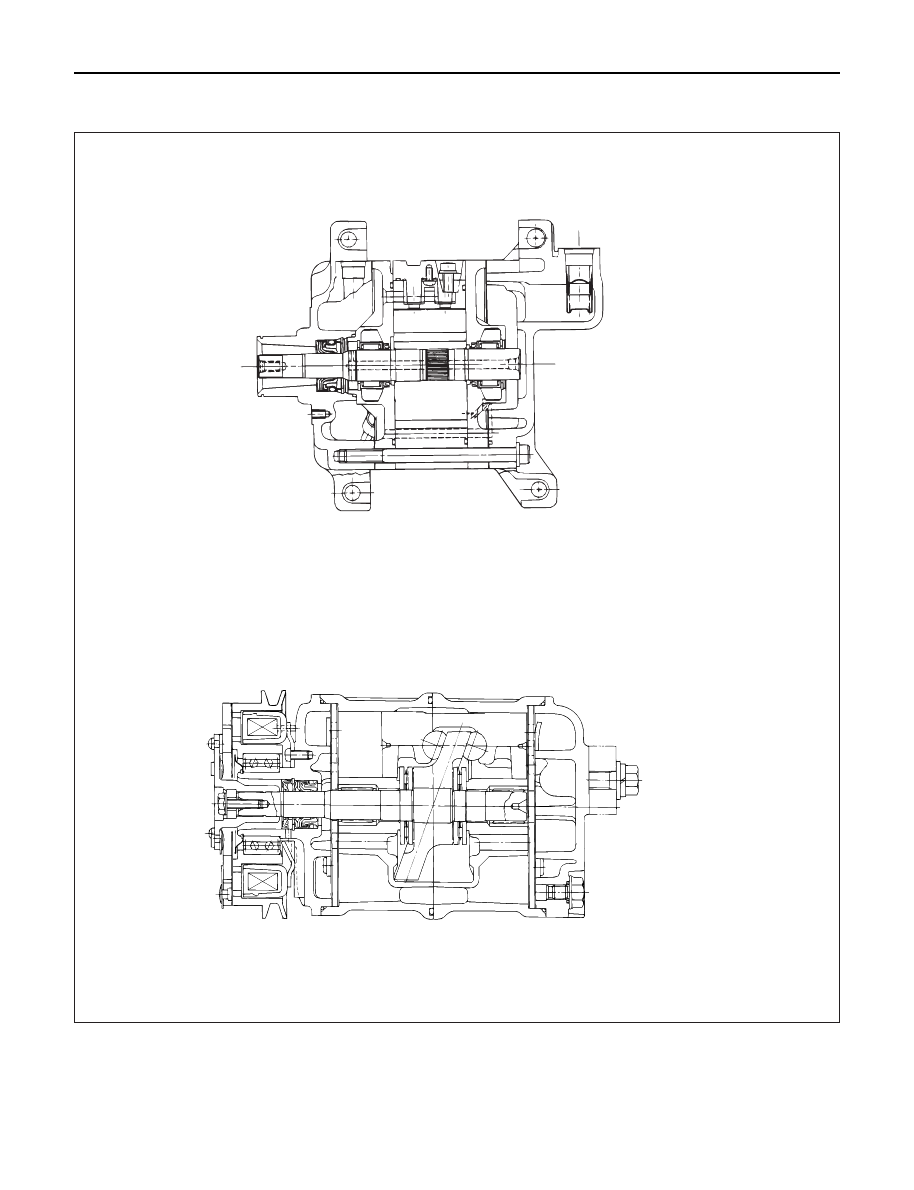

DKS-15CH TYPE

DKV-14D TYPE

871RY00014
