BRAKE CONTROL SYSTEM

5A–11

Acronyms and Abbreviations

Several acronyms and abbreviations are commonly
used throughout this section:

ABS
Anti-lock Brake System

CIM
Coil Integrated Module

CKT
Circuit

DLC
Data Link Connector

EHCU
Electronic Hydraulic Control Unit

FL
Front Left

FR
Front Right

GEN
Generator

H/U
Hydraulic Unit

MV
Millivolts

RR
Rear

RPS
Revolution per Second

VDC
DC Volts

VAC
AC Volts

W/L
Warning Light

WSS
Wheel Speed Sensor

General Diagnosis

General Information

ABS troubles can be classified into two types, those
which can be detected by the ABS warning light and
those  which can be detected as a vehicle abnormality
by the driver.
In either case, locate the fault in  accordance with the
“BASIC DIAGNOSTIC FLOWCHART" and repair.
Please refer to Section 5C for the diagnosis of
mechanical troubles such as brake noise, brake judder
(brake pedal or vehicle vibration felt when braking),
uneven braking, and parking brake trouble.

ABS Service Precautions

Required Tools and Items:

• Box  Wrench

• Brake  Fluid

• Special Tool
Some diagnosis procedures in this section require the
installation of a special tool.

5-8840-0366-0 High Impedance Multimeter

When circuit measurements are requested, use a circuit
tester with high impedance.

Computer System Service Precautions

The Anti-lock Brake System interfaces directly with the
Electronic Hydraulic Control Unit  (EHCU) which is a
control computer that is similar in some regards to the
Powertrain Control Module.  These modules are
designed to withstand normal current draws associated
with vehicle operation.  However, care must be taken to
avoid overloading any of the EHCU circuits. In testing for
opens  or shorts, do not ground or apply voltage to any
of the circuits unless instructed to do so by  the
appropriate diagnostic procedure. These circuits should
only be tested with a high impedance  multimeter
5-8840-0366-0 or special tools as described in this
section. Power should never be  removed or applied to
any control module with the ignition in the “ON" position.
Before removing or connecting battery cables, fuses or
connectors, always turn the ignition switch to the “OFF"
position.

General Service Precautions

The following are general precautions which should be
observed when servicing and  diagnosing the Anti-lock
Brake System and/or other vehicle systems. Failure to
observe  these precautions may result in Anti-lock Brake
System damage.

• If welding work is to be performed on the vehicle

using an electric arc welder,  the EHCU and valve
block connectors should be disconnected before the
welding operation begins.

• The EHCU and valve block connectors should never

be connected or disconnected with the ignition “ON" .

• If only rear wheels are rotated using jacks or drum

tester, the system will diagnose a speed sensor
malfunction and  the “ABS" warning light will
illuminate. But actually no trouble exists. After
inspection stop the engine once  and re-start it, then
make sure that the “ABS" warning light does not
illuminate.

If the battery has been discharged
The engine may stall if the battery has been completely
discharged and the engine is started via jumper cables.
This is because the Anti-lock Brake System (ABS)
requires a large quantity of electricity.  In this case, wait
until the battery  is recharged, or set the ABS to a

5A–12

BRAKE CONTROL SYSTEM

non-operative state by removing the fuse for the ABS
(60A). After the battery has been  recharged, stop the
engine and install the ABS fuse. Start the engine again,
and confirm that the ABS warning light does not light.

Note on Intermittents

As with virtually any electronic system, it is difficult to
identify an intermittent failure. In such a case duplicating
the system  malfunction during a test drive or a good
description of vehicle behavior from the customer may
be helpful in locating  a “most likely" failed component or
circuit. The symptom diagnosis chart may also be useful
in isolating the failure.  Most intermittent problems are
caused by faulty electrical connections or wiring. When
an intermittent failure is encountered,  check suspect
circuits for:

• Suspected harness damage.

• Poor mating of connector halves or terminals not fully

seated in the connector body (backed out).

• Improperly formed or damaged terminals.

Test Driving ABS Complaint Vehicles

In case that there has been an abnormality in the
lighting  pattern of “ABS" warning light, the fault can be
located in accordance with  the “DIAGNOSIS BY “ABS"
WARNING LIGHT ILLUMINATION PATTERN" .  In case
of such trouble as can be detected  by the driver as a
vehicle symptom, however, it is necessary to give a test
drive following the test procedure mentioned below,
thereby reproducing the symptom for trouble diagnosis
on a symptom basis:

1. Start the engine and make sure that the “ABS" W/L

goes OFF.  If the W/L remains ON, it means that  the
Diagnostic Trouble Code (DTC) is stored.
Therefore, read the code and locate the fault.

NOTE:  The DTC cannot be cleared if the vehicle speed
does not exceed 12 km/h (8 mph) at DTC, even though
the repair operation is completed.

2. Start the vehicle and accelerate to about 30 km/h

(19 mph) or more.

3. Slowly brake and stop the vehicle completely.

4. Then restart the vehicle and accelerate to about 40

km/h (25 mph) or more.

5. Brake at a time so as to actuate the ABS and stop

the vehicle.

6. Be cautious of abnormality during the test.  If the W/

L is actuated while driving, read the  DTC and locate
the fault.

7. If the abnormality is not reproduced by the test,

make best efforts to reproduce the situation
reported by the customer.

8. If the abnormality has been detected, repair in

accordance with the “SYMPTOM DIAGNOSIS" .

NOTE:

• Be sure to give a test drive on a wide, even road with

a small traffic.

• If an abnormality is detected, be sure to suspend the

test and start trouble diagnosis at once.

“ABS" Warning Light

When ABS trouble occurs to actuate “ABS" warning
light, the trouble code corresponding to the trouble is
stored in the EHCU.  Only ordinary brake is available
with ABS being unactuated.  Even when “ABS" warning
light is  actuated, if the starter switch is set ON after
setting it OFF once, the EHCU checks up on the entire
system and, if there  is no abnormality, judges ABS to
work currently and the warning light is lit normally even
though the trouble code is stored.

NOTE:  Illumination of the “ABS" warning light indicates
that anti-lock braking is no longer available.  Power
assisted braking without anti-lock control is still
available.

Normal Operation

“ABS" Warning Light
When the ignition is first moved from “OFF" to “RUN" ,
the amber “ABS"  warning light will turn “ON" . The
“ABS" warning light will turn “ON" during engine
starting and will usually stay “ON" for approximately
three seconds after the ignition switch is  returned to the
“ON" position. The warning light should remain “OFF" at
all other times.

BRAKE CONTROL SYSTEM

5A–13

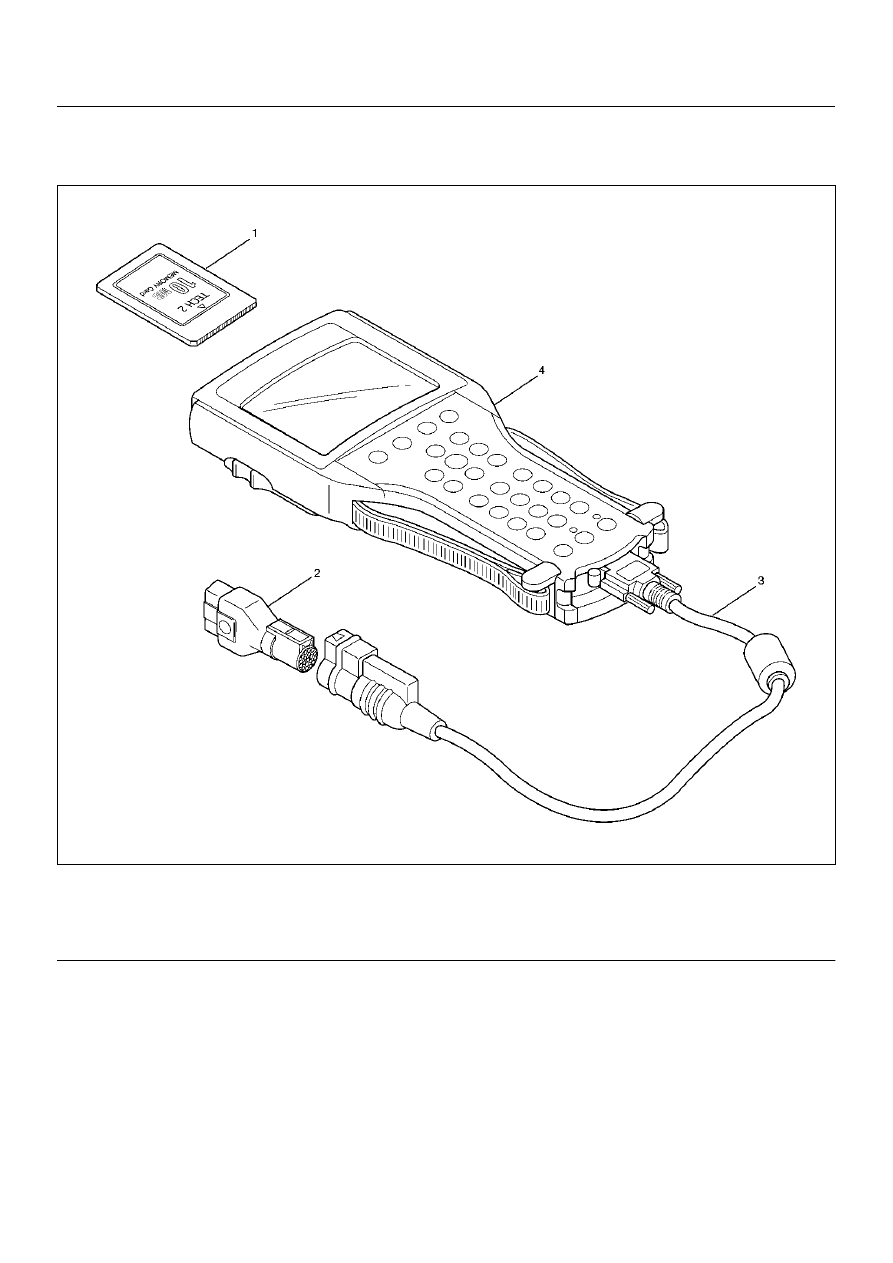

Tech 2 Scan Tool

From 98 MY, Isuzu dealer service departments are
recommended to use Tech 2. Please refer to  Tech 2

scan tool user guide.

901RW257

Legend

EndOFCallout

(1) PCMCIA Card
(2) SAE 16/19 Adaptor
(3) DLC Cable

(4) Tech–2

5A–14

BRAKE CONTROL SYSTEM

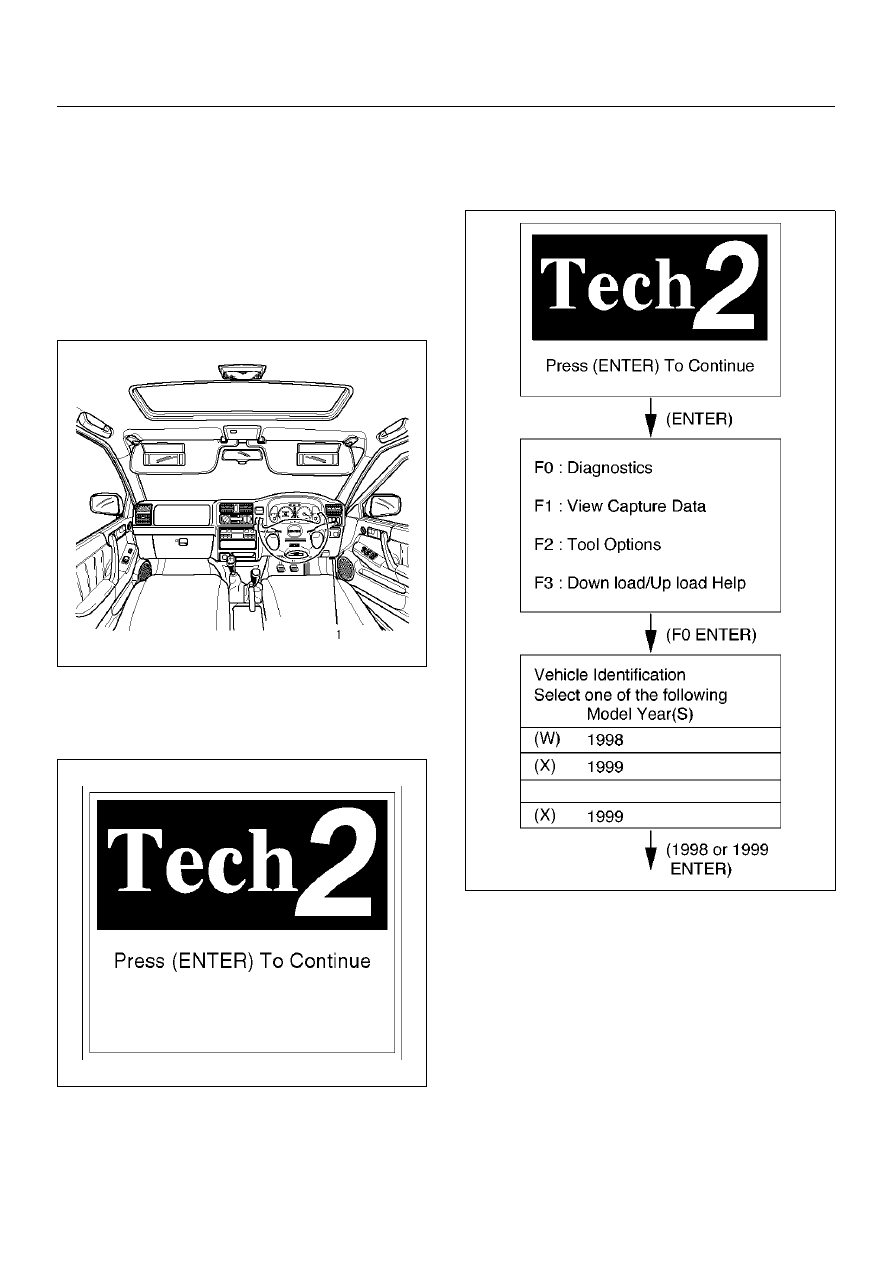

Getting Started

• Before operating the Isuzu PCMCIA card with the

Tech 2, the following steps must be performed:

1. The Isuzu 98 System PCMCIA card inserts into the

Tech 2.

2. Connect the SAE 16/19 adapter to the DLC cable.

3. Connect the DLC cable to the Tech 2.

4. Mark sure the vehicle ignition is off.

5. Connect the Tech 2 SAE 16/19 adapter to the

vehicle DLC (1).

740RW165

6. The vehicle ignition turns on.

7. Power up the Tech 2.

8. Verify the Tech 2 power up display.

060RW009

Operating Procedure

The power up screen is displayed when you power up
the tester with the Isuzu systems PCMCIA card. Follow
the operating procedure below.

060RX065
