4A1–18

DIFFERENTIAL (FRONT)

425RS038

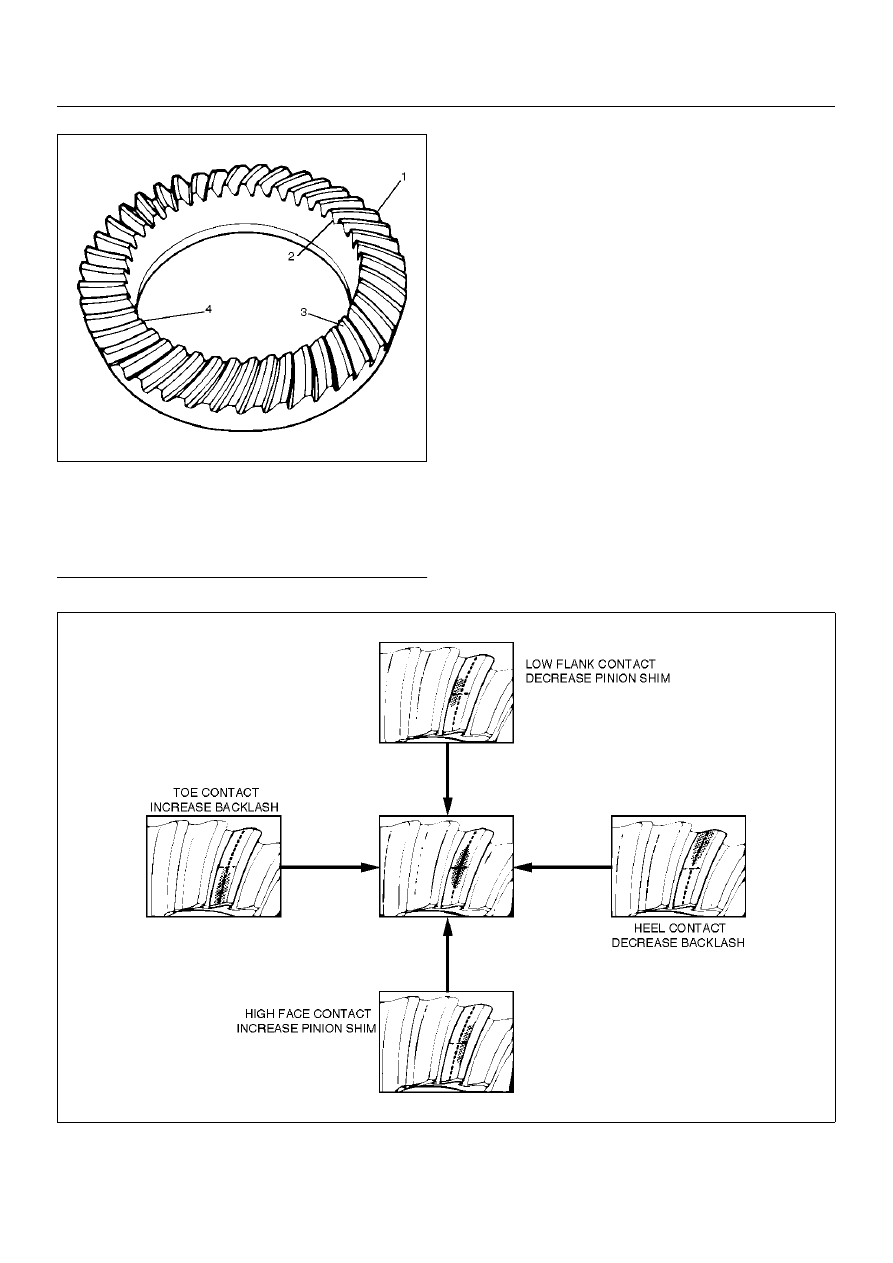

Legend

EndOFCallout

425RS039

(1) Heel
(2) Toe
(3) Concave Side(Coast)
(4) Convex Side(Drive)

DIFFERENTIAL (FRONT)

4A1–19

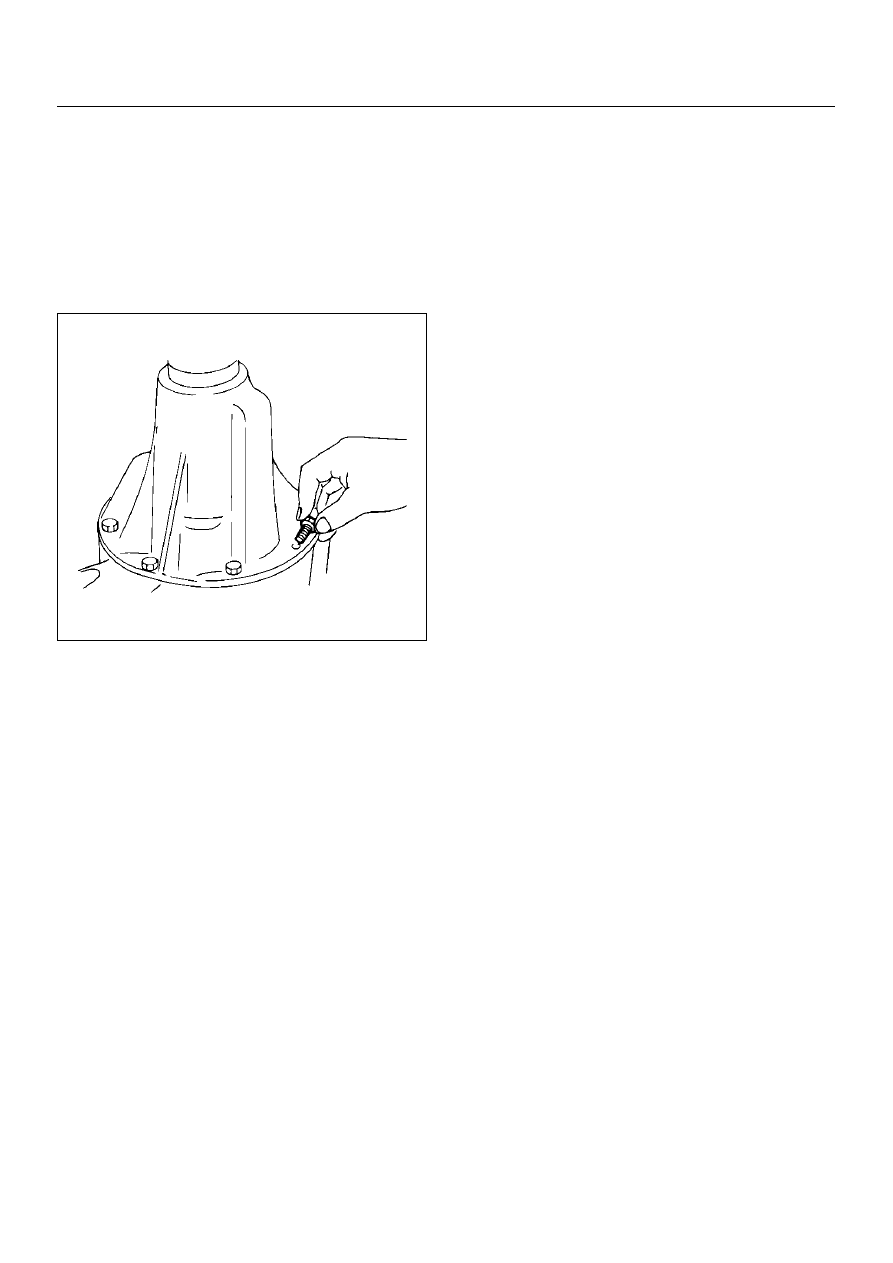

18. Install differential assembly.

1. Clean the faces of the front axle case and

differential carrier.
Apply Three Bond TB1215 or equivalent to the
sealing side of the axle case and the carrier.

2. Attach the differential case and the carrier

assembly to the front axle case and tighten the
nuts and bolts.

Torque:25 N·m(2.5kg·m/19 lbft)

415RS014

3. Fill the axle case with hypoid gear lubricant, to

just below the filler hole.

Lubricant capacity:1.4liter(1.2 Imp qt/1.5 USqt)

4A1–20

DIFFERENTIAL (FRONT)

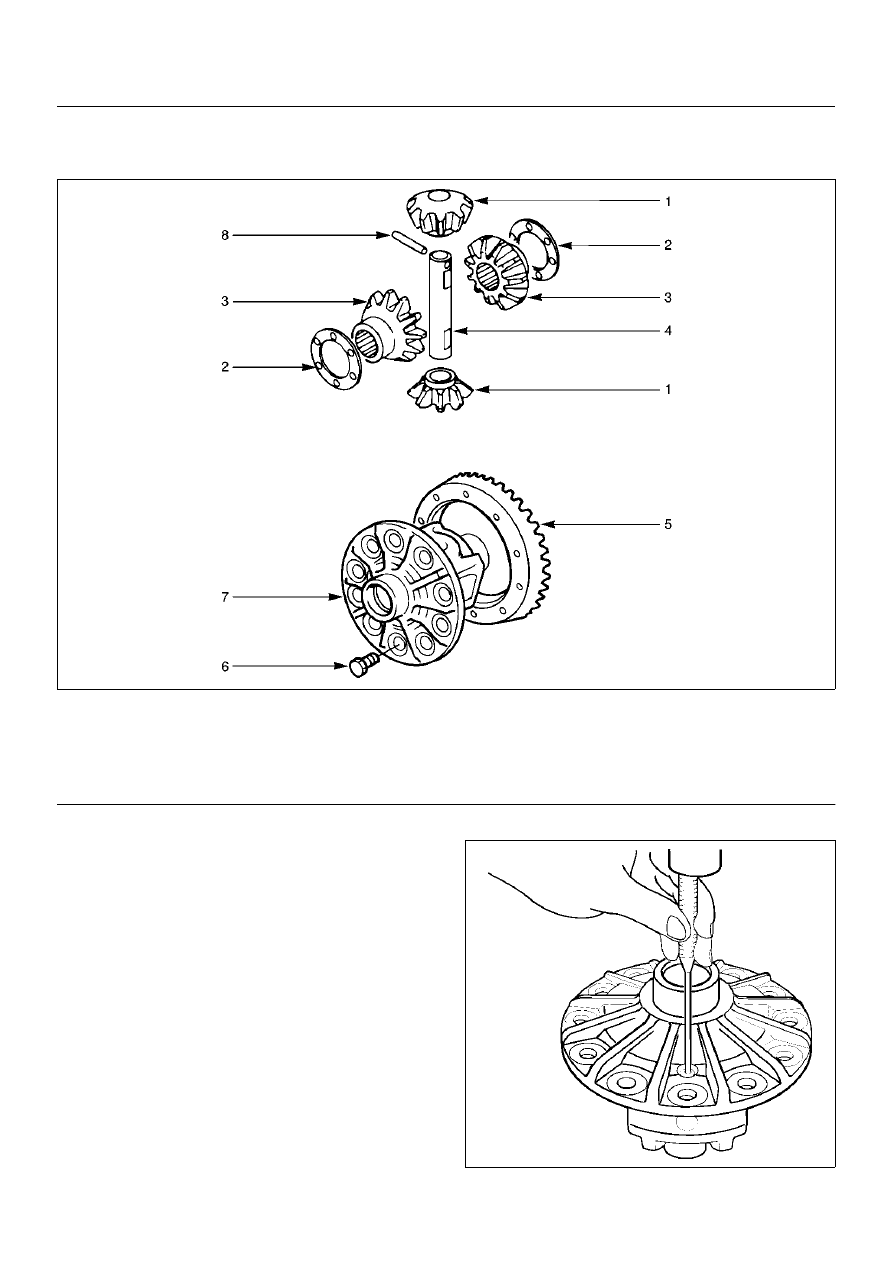

Differential Cage Assembly

Disassembled View

415RS015

Legend

EndOFCallout

Disassembly

1. Remove bolt.

2. Remove ring gear.

3. Remove lock pin, break staking on the lock pin,

using a 5mm (0.20 in) diameter drill.

425RS042

(1) Pinion Gear
(2) Thrust Washer
(3) Side Gear
(4) Cross Pin

(5) Ring Gear
(6) Bolt
(7) Differential Cage
(8) Lock Pin

DIFFERENTIAL (FRONT)

4A1–21

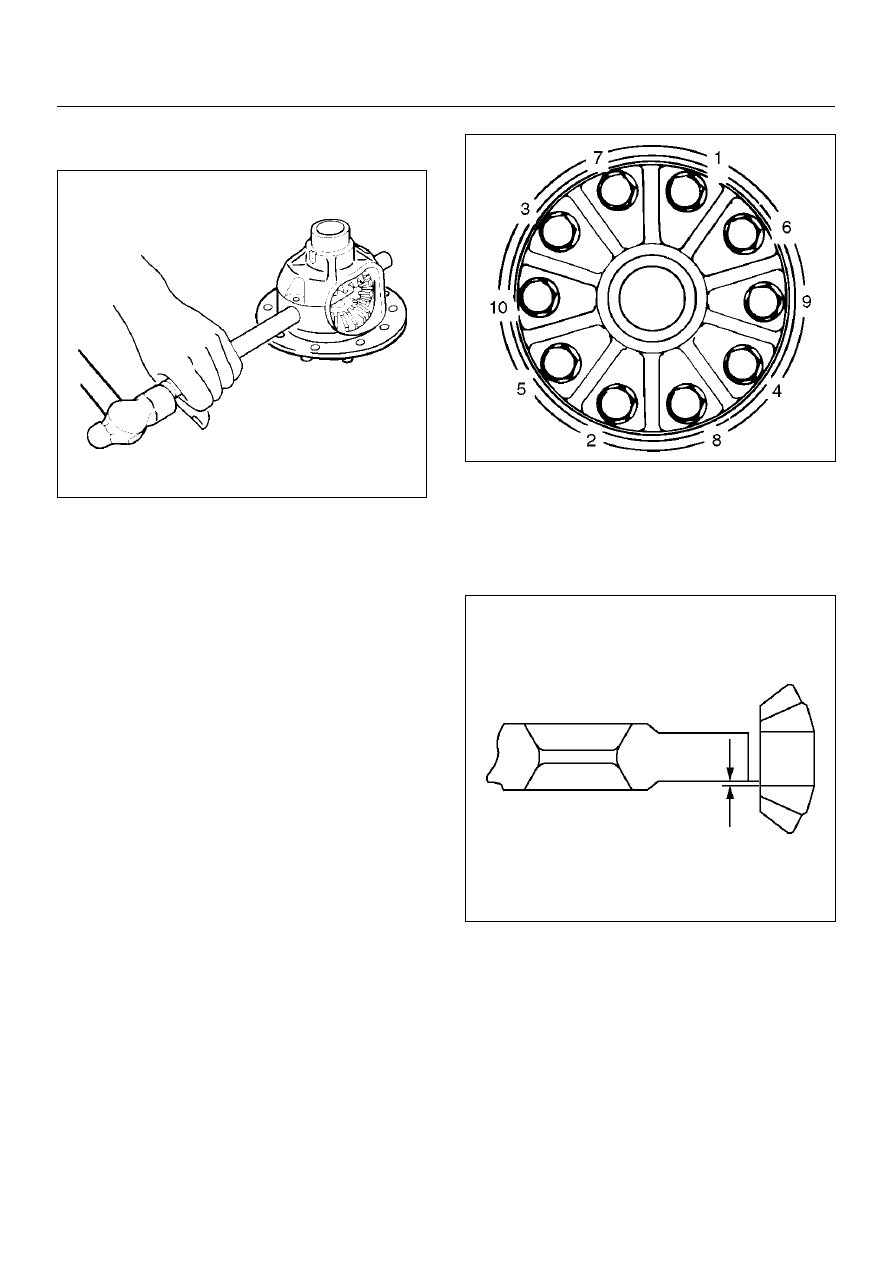

4. Remove the cross pin, using a soft metal rod and a

hammer.

425RS043

5. Remove pinion gear.

6. Remove side gear.

7. Remove thrust washer.

Inspection and Repair

Make necessary correction or parts replacement if
wear, damage, corrosion or any other abnormal
condition are found through inspection.
Check the following parts.

1. Ring gear, pinion gear

2. Bearing

3. Side gear, pinion gear, cross pin

4. Differential cage, carrier

5. Thrust washer

6. Oil seal

Ring gear replacement:

1. The ring gear should always be replaced with the

drive pinion as a set.

2. Discard used bolts and install new ones.

3. When installing the ring gear, apply LOCTITE 271 or

equivalent to all the threaded area and half of the
unthreaded area of the bolt.

4. Discard used bolts and install new ones..

Torque:108N·m(11.0Kg·m/80lbft)

415RS016

Clearance between the differential pinion
and the cross pin measurement:

Standard: 0.06 - 0.12 mm (0.002 - 0.005 in)

Limit: 0.2 mm (0.008 in)

425RS045
