Opel Frontera UE. Manual - part 634
HEATING, VENTILATION AND AIR CONDITIONING (HVAC)
1A–93

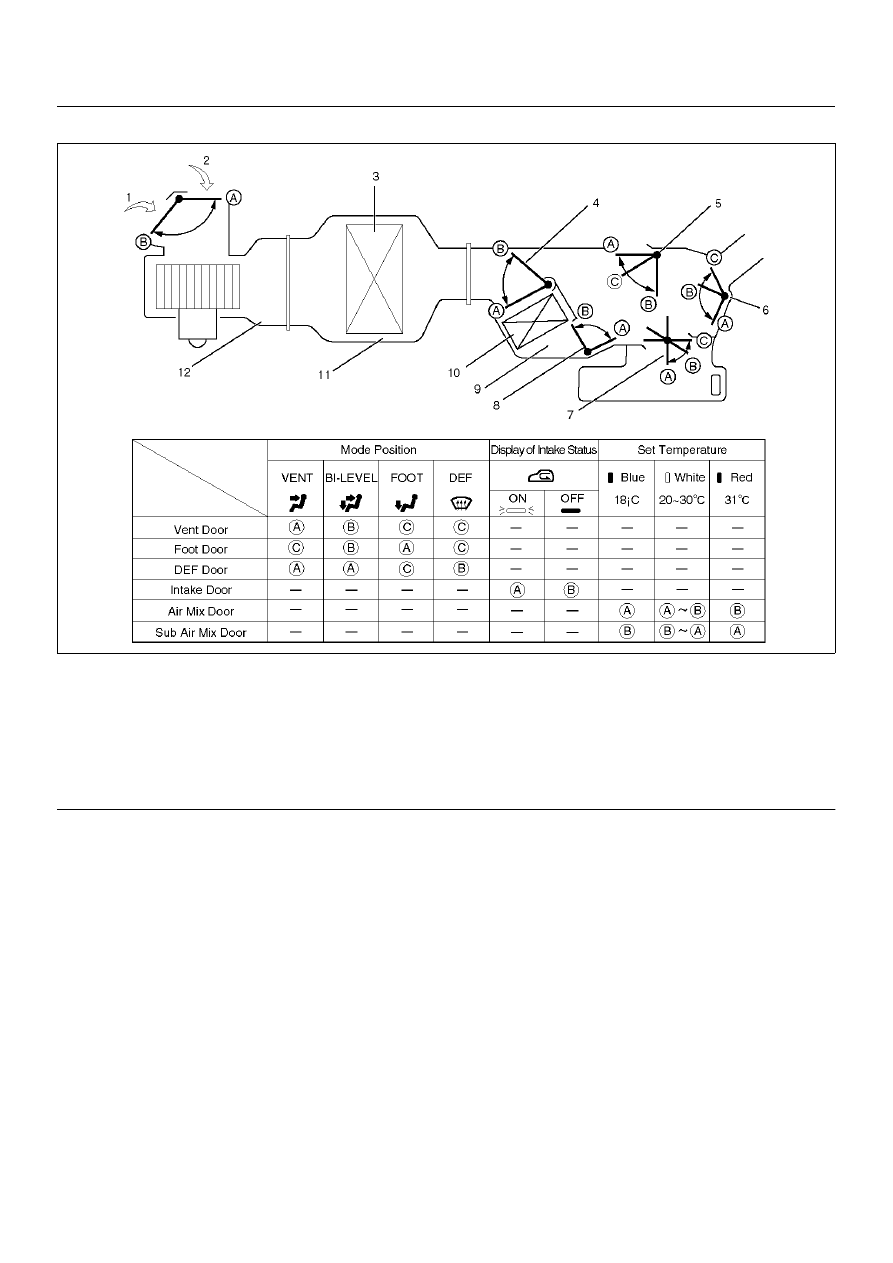

Air Control Functions
C01RX002
EndOFCallout
Legend
(1) Interior Air Intake(2) Fresh Air Intake(3) Evaporator Core(4) Air Mix Door(5) DEF Door(6) VENT Door
(7) Foot Door(8) Sub Air Mix Door(9) Heater Unit
(10) Heater Core(11) Evaporator Unit(12) Blower Unit
