MANUAL TRANSMISSION
7B–5
Transmission (MUA)

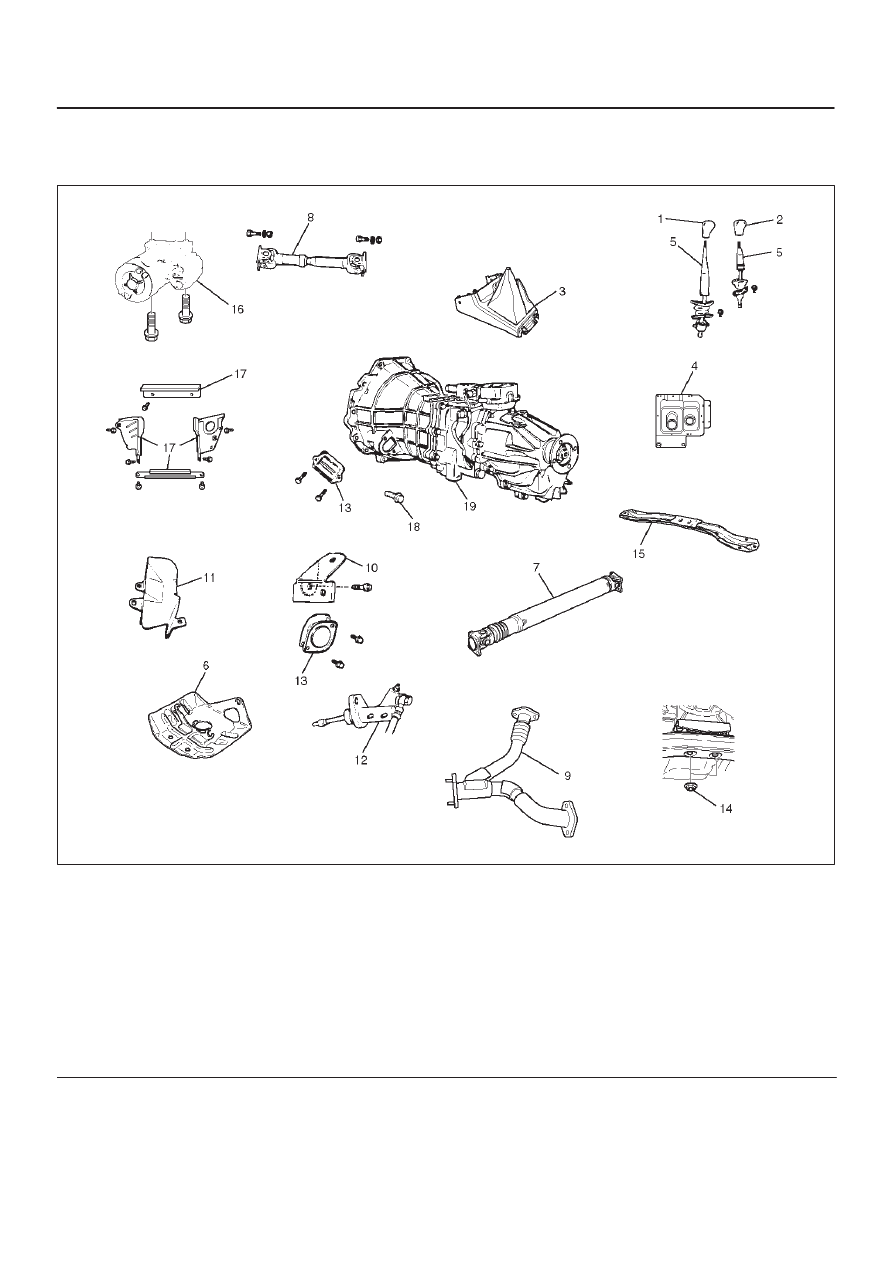

Disassembled View
220RX006
Legend
(1) Gear Control Lever Knob
(2) Transfer Control Lever Knob
(3) Center Console
(4) Grommet Assembly
(5) Gear Control Lever and Transfer Control Lever
(6) Transfer Protector
(7) Rear Propeller Shaft
(8) Front Propeller Shaft
(9) Center Exhaust Pipe
(10) Harness Clamp
(11) Harness Heat Protector
(12) Slave Cylinder
(13) Dust Cover
(14) Rear Mount Nut
(15) Third Crossmember
(16) Starter
(17) Flywheel Undercover
(18) Transmission Retaining Nut and Bolt
(19) Transmission
Removal
NOTE: Befor removing transmission assembly from
vehicle, change the transfar mode to 2WD using the 4WD
push button on dash panel.
1. Disconnect battery ground cable.
2. Remove gear control lever knob(1).
3. Remove transfer control lever knob(2).
