4A2–18

DIFFERENTIAL (REAR)

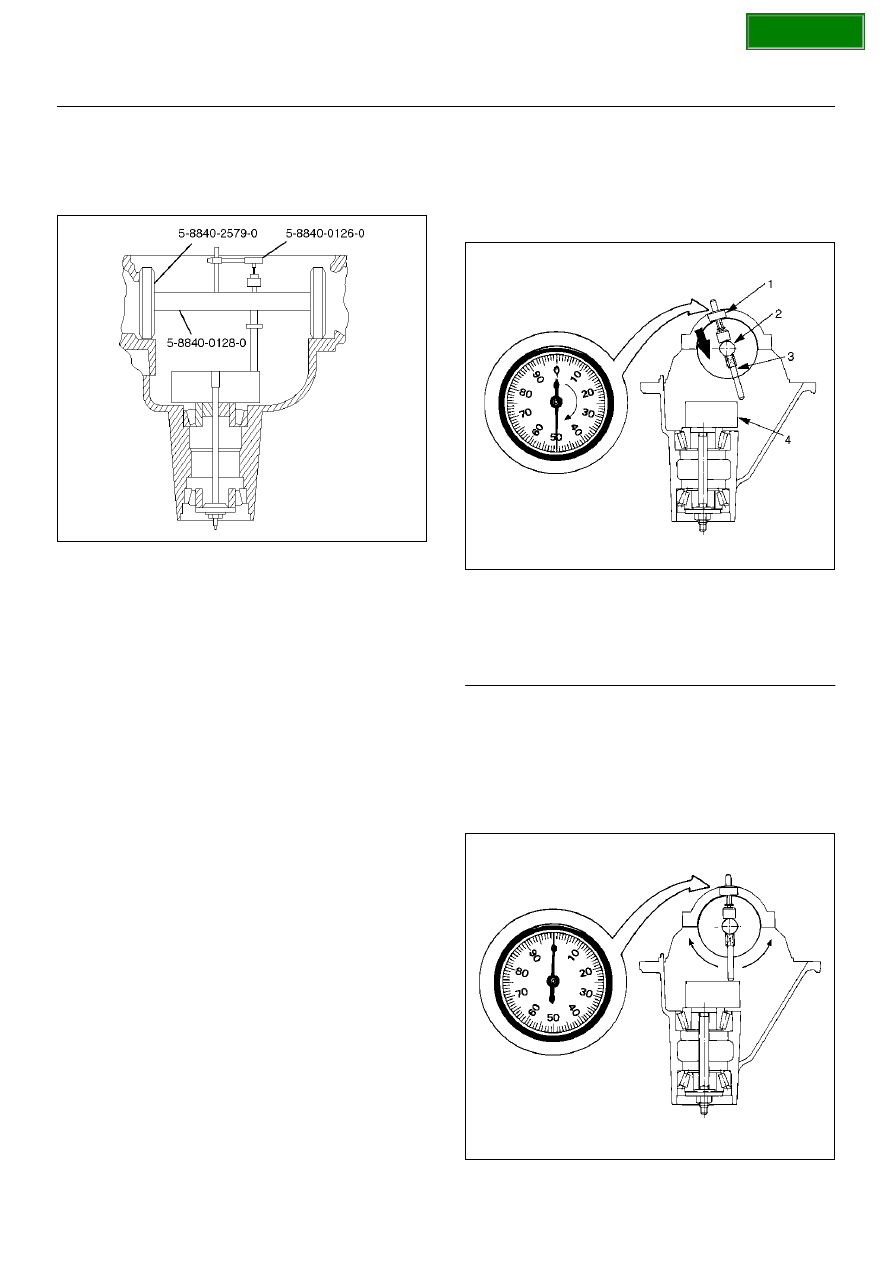

10. Assemble discs 5–8840–2579–0, arbor 5–8840–

0128–0 and dial indicator 5–8840–0126–0 to the
side bearing bores.

NOTE:  The bearing bores must be clean and burr-free.

420RW076

11. Install the side  bearing caps and tighten the bolts to

the specified torque.

Torque: 108N·m (11.0kg·m/80 lbft)

12. Rotate the gauge plate until the gauging area is

parallel with the discs.

13. Position the arbor assembly in the carrier so that the

plunger is centered on the gauge area of the gauge
plate.

14. Set the dial indicator to “0". Place it on the mounting

post of the gauging arbor with the contact button
touching the indicator pad.
Force the dial indicator downward until the needle
has made a half turn clockwise. Tighten down the
dial indicator in this position.

425RS020

Legend

EndOFCallout

15. Position the plunger on the gauge plate.  Move the

gauging arbor slowly back and forth and locate the
position at which the dial indicator shows the
greatest defection.  At this point, once again set the
dial indicator to “0".
Repeat the procedure to verify the “0" setting.

425RS021

(1) Dial Indicator
(2) Ganging Arbor
(3) Plunger
(4) Gaug Plate

SECTION

DIFFERENTIAL (REAR)

4A2–19

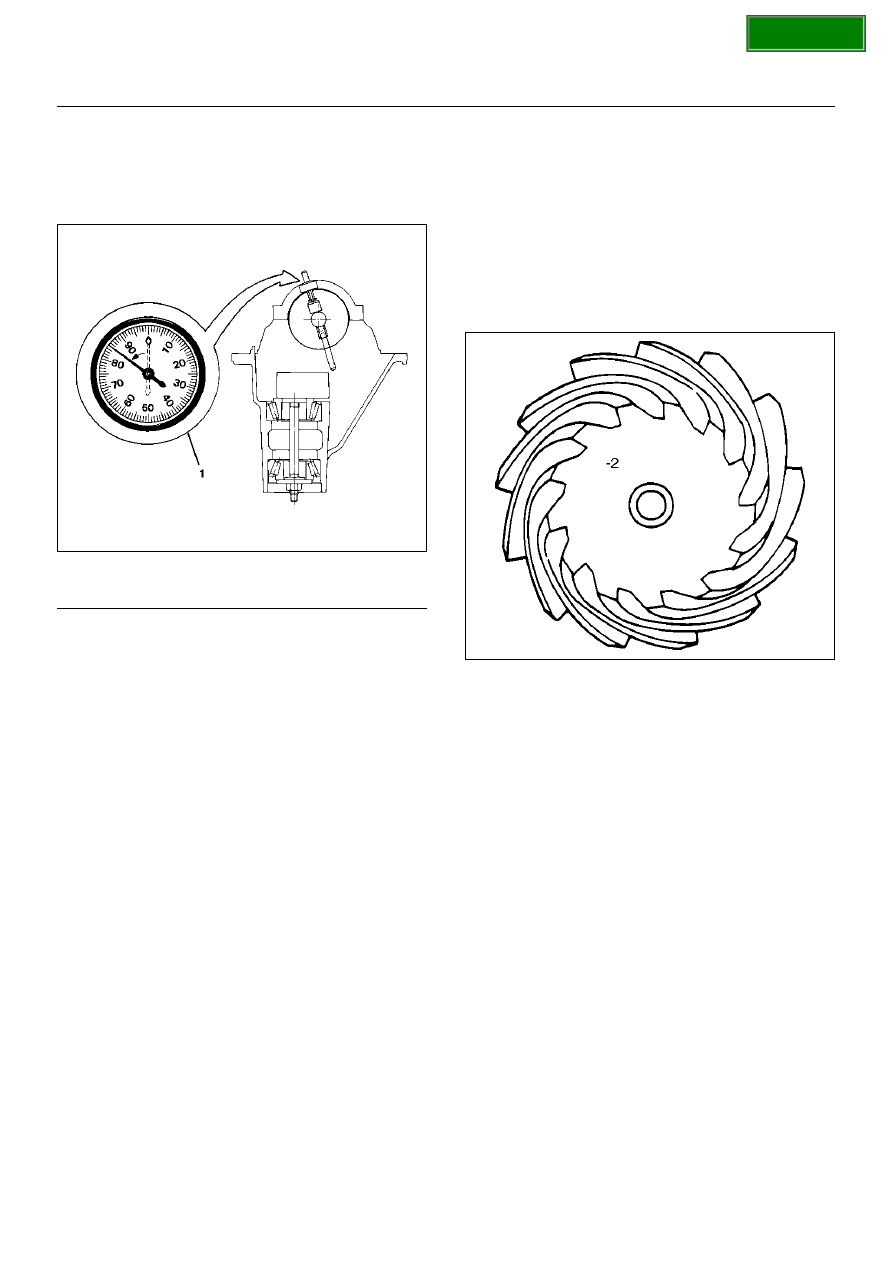

16. After the ZERO setting is obtained, rotate the

gauging arbor until the dial indicator rod does not
touch the gauging plate.
Record the number the dial indicator needle points
to.

425RS022

Legend

EndOFCallout

17. Record the pinion depth code on the head of the

drive pinion.
The number indicates a necessary change in the
pinion mounting distance.  A plus number indicates
the need for a greater mounting distance (which can
be achieved by decreasing the shim thickness).  A
minus number indicates the need for a smaller
mounting distance (which can be achieved by
increasing the shim thickness).  If examination
reveals pinion depth code “0", the pinion is
“nominal".

425RS023

(1) Example=Dial indicator reading of 0.085

SECTION

4A2–20

DIFFERENTIAL (REAR)

18. Select the shim using the chart;

Dial Indicator
Reading
(inches)

Marking (inches)

+3

+2

+1

0

-1

-2

-3

0.027



0.030

0.028



0.030

0.031

0.029



0.030

0.031

0.032

0.030



0.030

0.031

0.032

0.033

0.031



 0.030

0.031

0.032

0.033

0.034

0.032

 0.030

0.031

0.032

0.033

0.034

0.035

0.033

0.030

0.031

0.032

0.033

0.034

0.035

0.036

0.034

0.031

0.032

0.033

0.034

0.035

0.036

0.037

0.035

0.032

0.033

0.034

0.035

0.036

0.037

0.038

0.036

0.033

0.034

0.035

0.036

0.037

0.038

0.039

0.037

0.034

0.035

0.036

0.037

0.038

0.039

0.040

0.038

0.035

0.036

0.037

0.038

0.039

0.040

0.041

0.039

0.036

0.037

0.038

0.039

0.040

0.041

0.042

0.040

0.037

0.038

0.039

0.040

0.041

0.042

0.043

0.041

0.038

0.039

0.040

0.041

0.042

0.043

0.044

0.042

0.039

0.040

0.041

0.042

0.043

0.044

0.045

0.043

0.040

0.041

0.042

0.043

0.044

0.045

0.046

0.044

0.041

0.042

0.043

0.044

0.045

0.046

0.047

0.045

0.042

0.043

0.044

0.045

0.046

0.047

0.048

0.046

0.043

0.044

0.045

0.046

0.047

0.048

0.049

0.047

0.044

0.045

0.046

0.047

0.048

0.049

0.050

0.048

0.045

0.046

0.047

0.048

0.049

0.050

0.051

0.049

0.046

0.047

0.048

0.049

0.050

0.051

0.052

0.050

0.047

0.048

0.049

0.050

0.051

0.052

0.053

0.051

0.048

0.049

0.050

0.051

0.052

0.053



0.052

0.049

0.050

0.051

0.052

0.053



0.053

0.050

0.051

0.052

0.053



0.054

0.051

0.052

0.053



0.055

0.052

0.053



0.056

0.053



SECTION

DIFFERENTIAL (REAR)

4A2–21

19. Remove bearing caps and depth gauging tools.

20. Install the correct pinion shim and inner oil slinger

onto pinion.

NOTE:  Do not install pinion gear into housing at this
time.

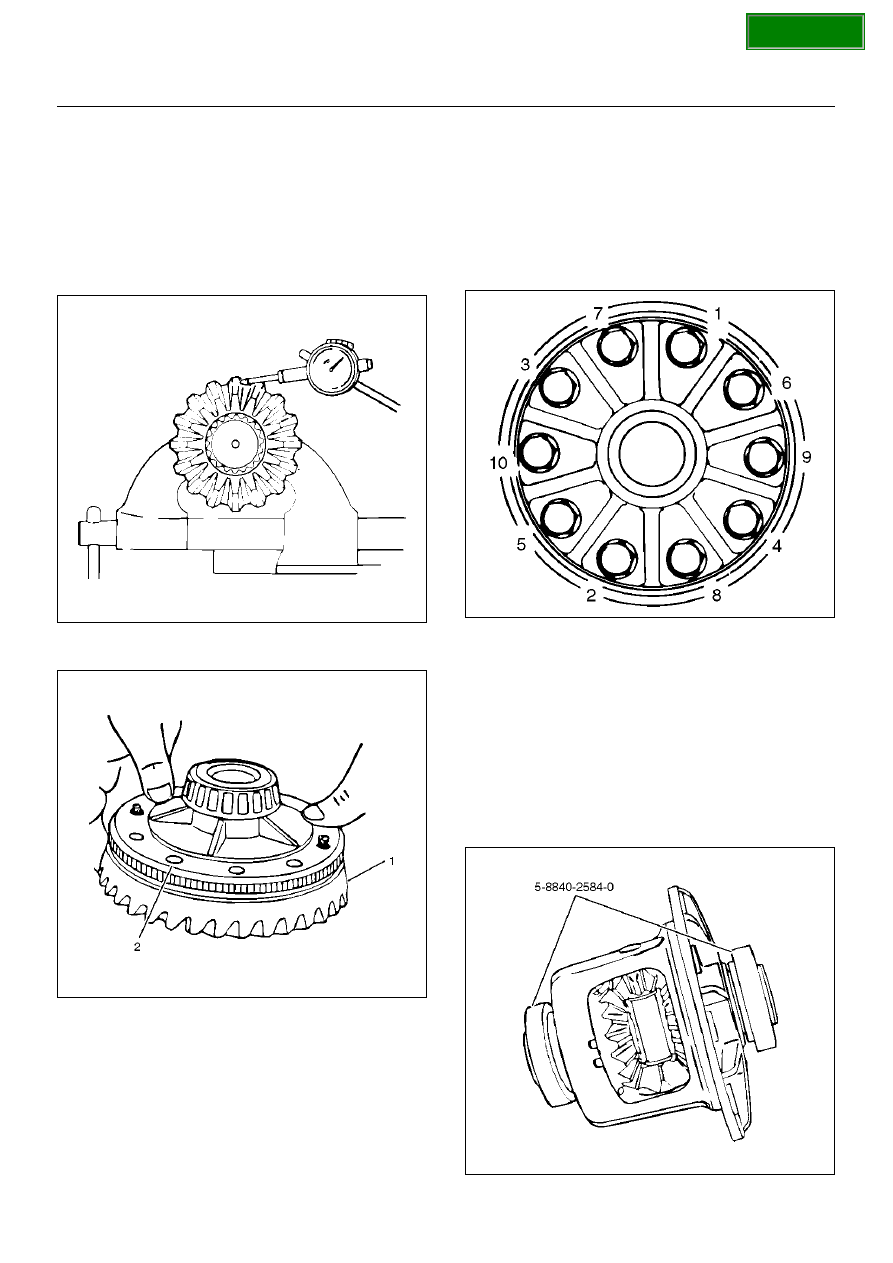

21. If the exciter ring was removed,  install the new

exciter ring onto the differential case by pressing
using the ring gear as a pilot.

425RS047

22. Install ring gear(1) to the differential case(2)

425RW021

23. Install new ring gear bolts.

• Tighten the ring gear bolts alternately in stages,

gradually pulling the ring gear onto the differential
case.

Tighten the ring gear bolts in sequence

Torque: 108 N·m (11.0kg·m/80lbft)

NOTE:  Discard used bolts and install new ones.

415RS016

Side Bearing Preload Adjustment

1. The side bearing preload adjustment must be made

before installing the pinion.

2. The side bearing preload is adjusted by changing

the thickness of both hte left and right shims equally.
This maintain the original backlash.

3. Install master side bearings 5–8840–2584–0 onto

the case.
Remove all nicks, burrs, dirt etc., from the hubs to
allow the master bearings to rotate freely.

425RW077
