HEATING, VENTILATION AND AIR CONDITIONING (HVAC)

1A–97

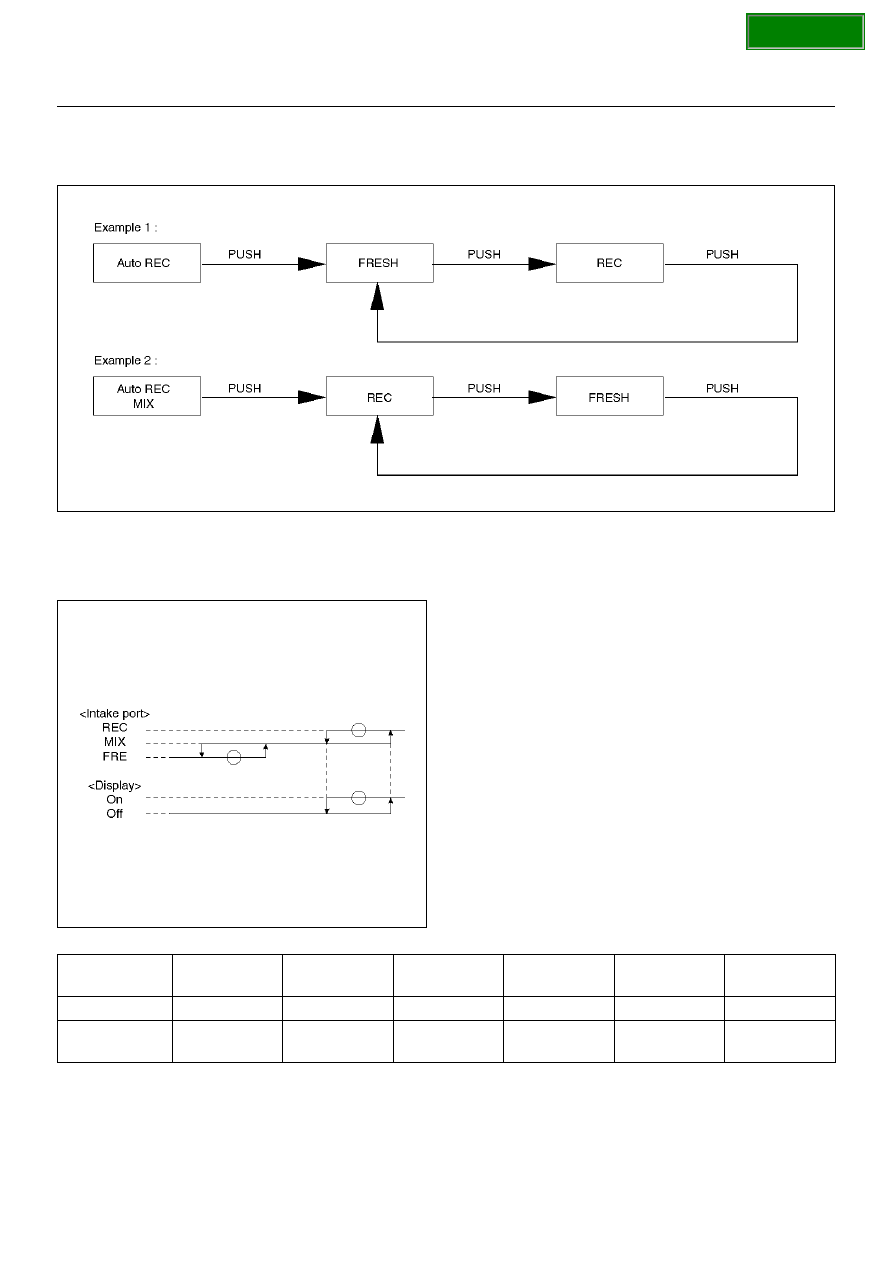

Intake Switch

Pressing this switch sequentially selects a different
intake port in the following order.

F01RX005

Indication

• The Auto LED maintains unaffected.

• Currently selected intake port is indicated.

F01RX007

Fan Switch

1. Sets the fan to the specified mode.

2. Even when the fan switch is turned off, status

display for the Mode, Intake and Cold Air Bypass is
maintained.

Temperature Control Knob

1. This knob is operable only when the fan is turned

on.  It may be used for the MAX control of each
block except the fan.

2. When the manual mode is selected for the fan

control, this manual mode is maintained.

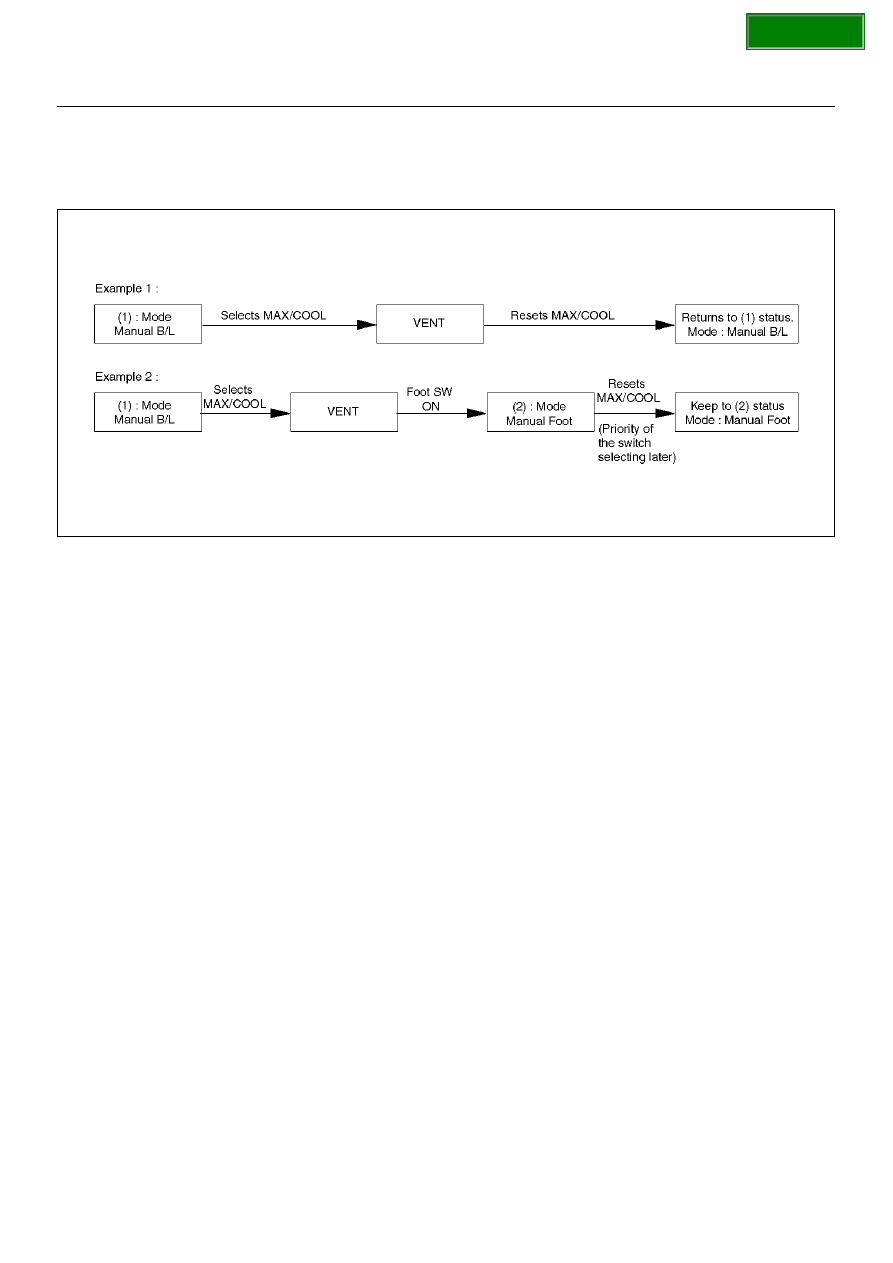

MAX Control

Mix

Fan

Mode

Intake

Cold air

bypass

A/C

MAX/COOL

Full cool

MAX/HI

VENT

REC*1

OPEN*2

ON mode*3

MAX/HEAT

Full hot

AUTO/HI

FOOT*4

FRESH

CLOSE

Current status

is maintained

SECTION

1A–98

HEATING, VENTILATION AND AIR CONDITIONING (HVAC)

*1: In the A/C: OFF mode, FRESH shall be selected.
*2: When the fan is turned ON, CLOSE shall be
selected.
*3: The ON mode is available only when ON is selected
for the fan as well as for the cold outside air ON/OFF

selection.
*4: When the MAX control is selected from the DEF
mode, this DEF mode shall be maintained.

F01RX008

Indication

• As long as the MAX control is selected, the

immediately preceding indication shall be maintained
for the AUTO.

• Status display is provided for others.

Air Conditioning Switch

Pressing this switch turns on or off the A/C (air
conditioning) control.  (The compressor remains turned
off if the fan is turned off and also the compressor has
been turned off because of the given outside air
temperature level.)
Indication

1. The A/C LED remains turned on even if the

compressor has been turned off because of the
given outside air temperature level.  In this case,
however, the AUTO or DEF switch must be turned
on and the A/C ON mode must also be turned on
(by the MAX/C mode).

2. Pressing the A/C switch from the above state (1)

turns off the A/C LED.

SECTION

HEATING, VENTILATION AND AIR CONDITIONING (HVAC)

1A–99

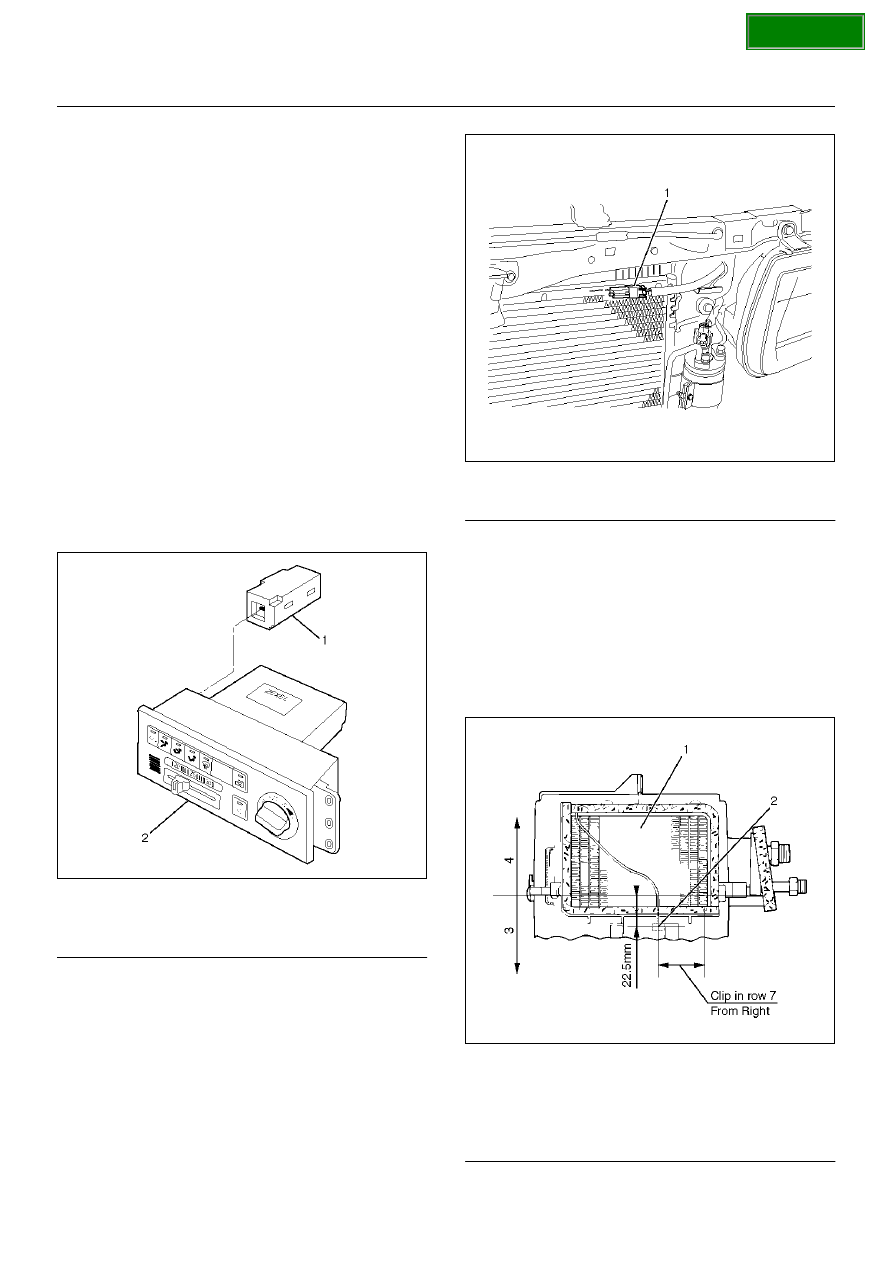

Overview of Construction, Movement
and Control of Major Parts of
Automatic Air Conditioner System

Automatic Air Conditioner Control Unit

Equipped with the built-in micro-computer, this control
unit operates on signals from sensors and input signals
from switches to offer total control of the blower fan, and
actuators used for the mode door, intake door and air
mix door.
Its self-diagnosis function enables quicker access to a
failed part and its more accurate troubleshooting.

In Car Sensor

It is a sensor used for detecting room temperature of a
vehicle.  This sensor converts a given room temperature
into a resistance value before entering the data to the
automatic air conditioner control unit.
This in car sensor unites the power driven aspirator and
the motor fan so that a small amount of room air may be
constantly fed to the sensor.
This sensor is provided on the control panel.

865RX015

EndOFCallout

Ambient Sensor

This sensor is used for detecting temperature outside
the vehicle.  It converts a given outside air temperature
into a resistance value before entering the data to the
automatic air conditioner control unit.
Thermal effects from the condenser and radiator during
idling after a run can be measured and offset the
automatic amplifier.
This sensor is provided on the side plate situated at
upper right side of the condenser.

875RY00021

EndOFCallout

Duct Sensor

The duct sensor is the sensor to detect temperature
change of the side of evaporator blower coming by fresh
recirculation of intake door or “on" “off" of compressor.
The temperature is converted to resistant rate.
And it works as thermostat to control to prevent freezing
of evaporator.
This sensor is installed in the upper case of evaporator.

874RX014

EndOFCallout

Legend

(1) In Car Sensor
(2) Automatic Air Conditioner Control Unit

Legend

(1) Ambient Sensor

Legend

(1) Evaporator Core
(2) Duct Sensor
(3) Lower Case
(4) Upper Case

SECTION

1A–100

HEATING, VENTILATION AND AIR CONDITIONING (HVAC)

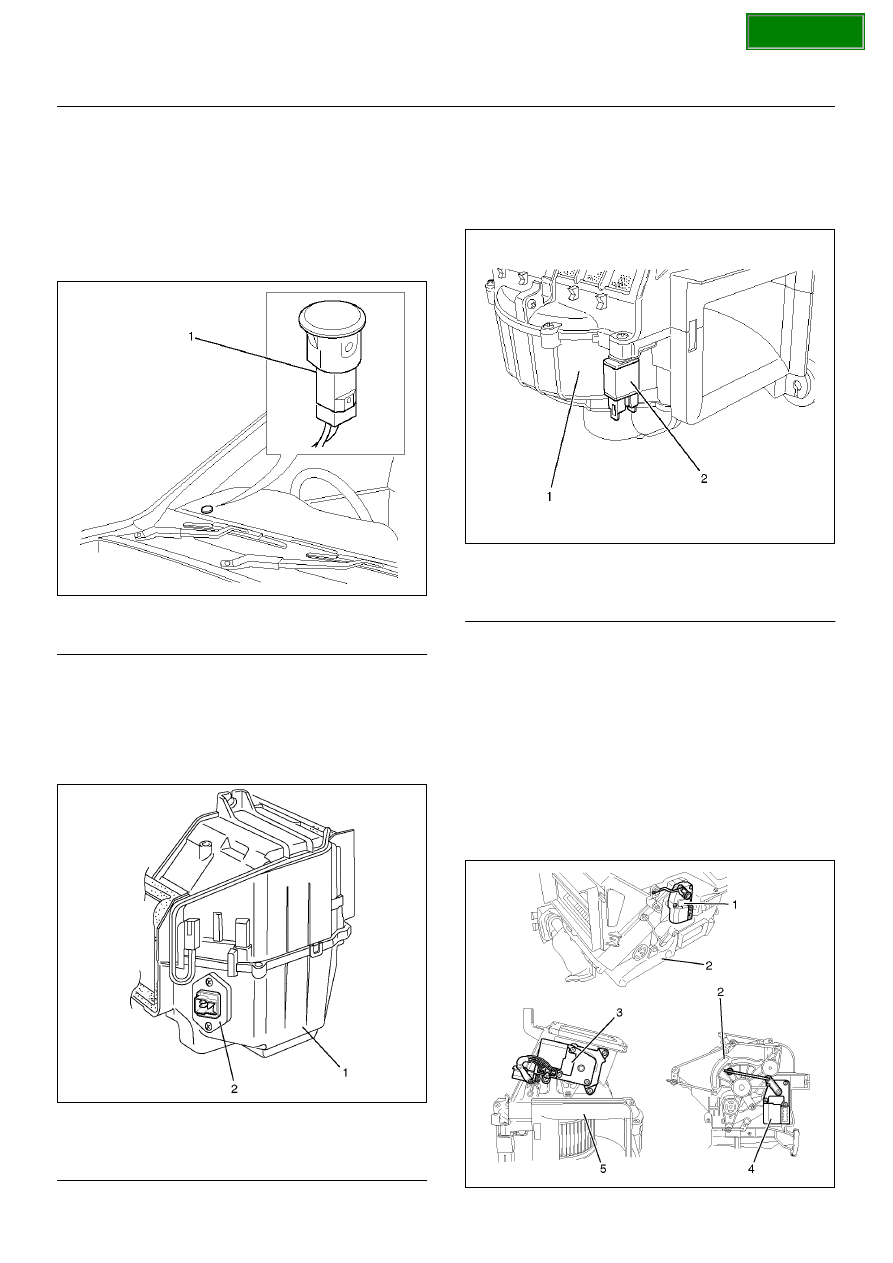

Sun Sensor

It is a photodiode used for detecting quantity of solar
radiation.  This sensor converts the offset signal
generated by changes in the interior temperature (which
results from fluctuations in solar radiation) into
photoelectric current to enter into the automatic air
conditioner control unit.
This sensor is provided at top of the defroster grill.

865RW009

EndOFCallout

Power Transistor

Receiving base current from the automatic air
conditioner control unit, the power transistor implements
stage-less speed change of the blower fan motor.  This
transistor is provided on the evaporator.

874RX031

EndOFCallout

Max Hi Relay

This relay turned on or off by the signal from the
automatic heater/air conditioner control unit.  As the
Max Hi relay is turned on, supply voltage is directly fed
to the blower fan motor to select the Max Hi mode.

860RW028

EndOFCallout

Actuator

The actuators are power driven type containing a small
motor.  Receiving output current from the automatic air
conditioner control unit, actuators drive the heater and
blower unit mode doors.
Actuators consist of the mode actuator used for
switching the mode (blow port selection), the mix
actuator used for changing aperture of the air mix door,
the intake actuator used for switching the intake
mode(fresh air/interior air) and the cold air bypassing
actuator.

860R100001

Legend

(1) Sun Sensor

Legend

(1) Evaporator Assembly
(2) Power Transistor

Legend

(1) Blower Unit
(2) Max High Relay
