1A–96

HEATING, VENTILATION AND AIR CONDITIONING (HVAC)

*1: In the A/C: OFF mode, FRESH shall be selected.
*2: When the fan is turned ON, CLOSE shall be
selected.
*3: The ON mode is available only when ON is selected
for the fan as well as for the cold outside air ON/OFF

selection.

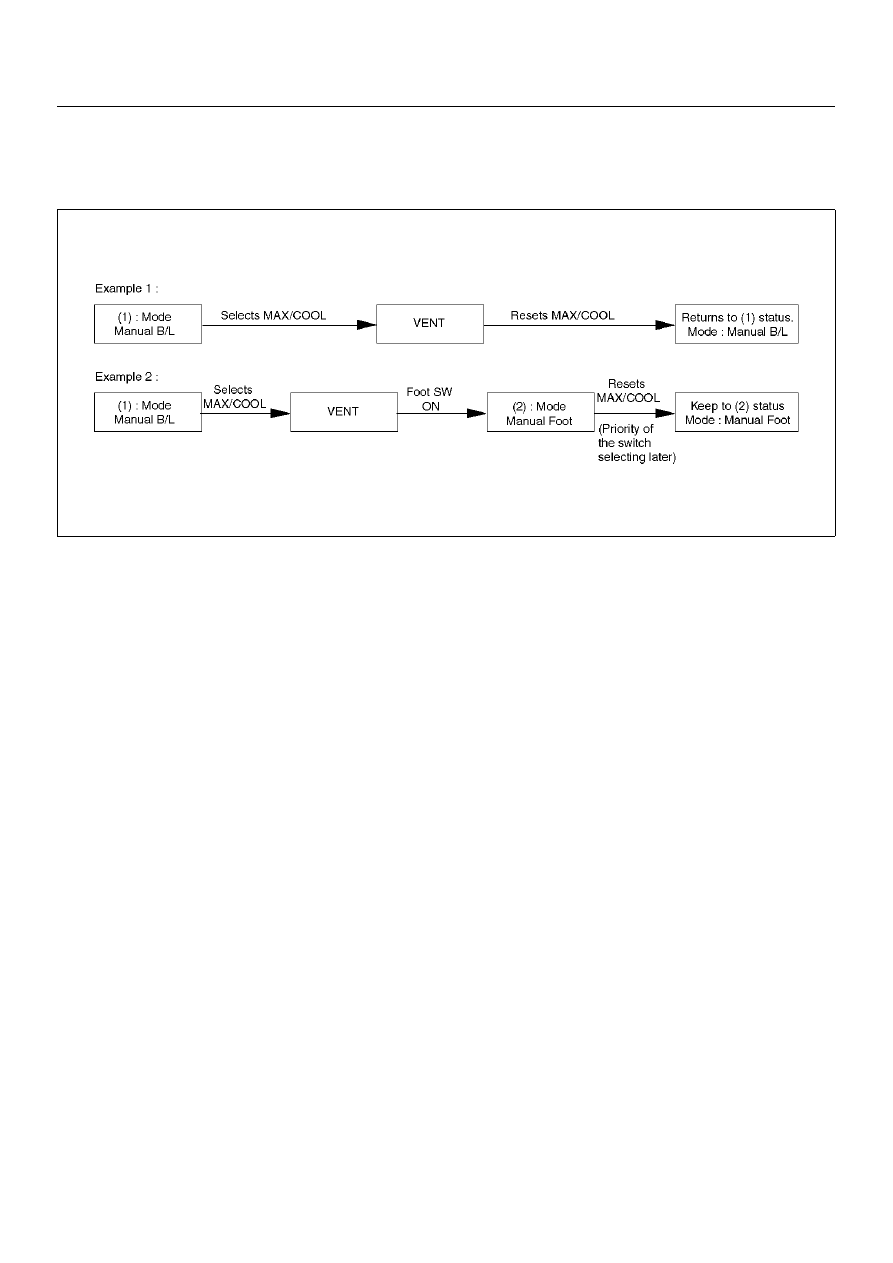

*4: When the MAX control is selected from the DEF
mode, this DEF mode shall be maintained.

F01RX008

Indication

• As long as the MAX control is selected, the

immediately preceding indication shall be maintained
for the AUTO.

• Status display is provided for others.

Air Conditioning Switch

Pressing this switch turns on or off the A/C (air
conditioning) control.  (The compressor remains turned
off if the fan is turned off and also the compressor has
been turned off because of the given outside air
temperature level.)
Indication

1. The A/C LED remains turned on even if the

compressor has been turned off because of the
given outside air temperature level.  In this case,
however, the AUTO or DEF switch must be turned
on and the A/C ON mode must also be turned on
(by the MAX/C mode).

2. Pressing the A/C switch from the above state (1)

turns off the A/C LED.

HEATING, VENTILATION AND AIR CONDITIONING (HVAC)

1A–97

Overview of Construction, Movement
and Control of Major Parts of
Automatic Air Conditioner System

Automatic Heater/Air Conditioner Control
Unit

Equipped with the built-in micro-computer, this control
unit operates on signals from sensors and input signals
from switches to offer total control of the blower fan, and
actuators used for the mode door, intake door and air
mix door.
Its self-diagnosis function enables quicker access to a
failed part and its more accurate troubleshooting.

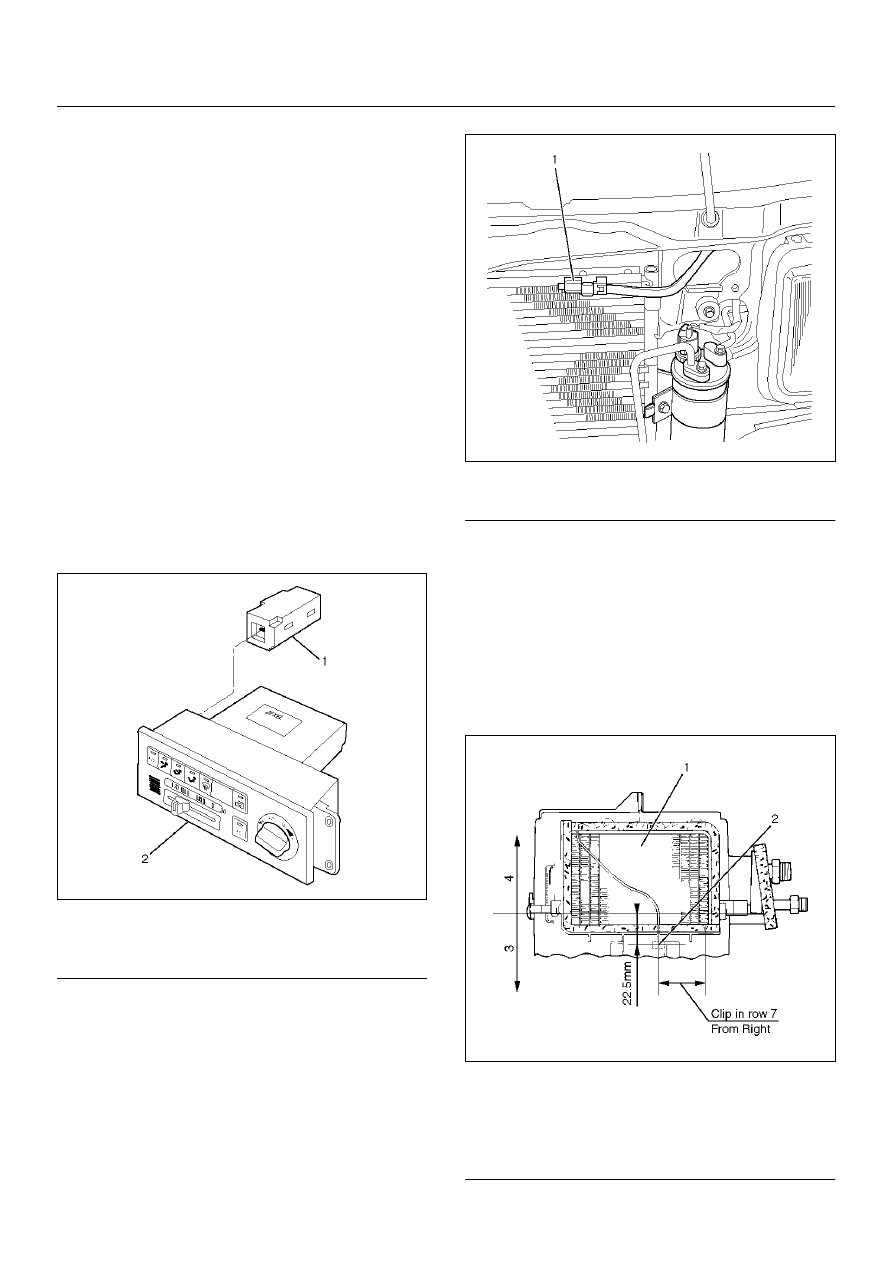

Interior Temperature Sensor

It is a sensor used for detecting room temperature of a
vehicle.  This sensor converts a given room temperature
into a resistance value before entering the data to the
automatic heater/air conditioner control unit.
This interior temperature sensor unites the power driven
aspirator and the motor fan so that a small amount of
room air may be constantly fed to the sensor.
This sensor is provided on the control panel.

865RW014

EndOFCallout

Outside Air Temperature Sensor

This sensor is used for detecting temperature outside
the vehicle.  It converts a given outside air temperature
into a resistance value before entering the data to the
automatic heater/air conditioner control unit.
Thermal effects from the condenser and radiator during
idling after a run can be measured and offset the
automatic amplifier.
This sensor is provided on the side plate situated at
upper right side of the condenser.

845RX001

EndOFCallout

Evapration Sensor

The evaporation sensor is the sensor to detect
temperature change of the side of evaporator blower
coming by fresh recirculation of intake door or “on" “off"
of compressor.
The temperature is converted to resistant rate.
And it works as thermostat to control to prevent freezing
of evaporator.
This sensor is installed in the upper case of evaporator.

874RX014

EndOFCallout

Legend

(1) Interior Temperature Sensor
(2) Automatic Air Conditioner Control Unit

Legend

(1) Outside Air Temperature Sensor

Legend

(1) Evaporator Core
(2) Evapration Sensor
(3) Lower Case
(4) Upper Case

1A–98

HEATING, VENTILATION AND AIR CONDITIONING (HVAC)

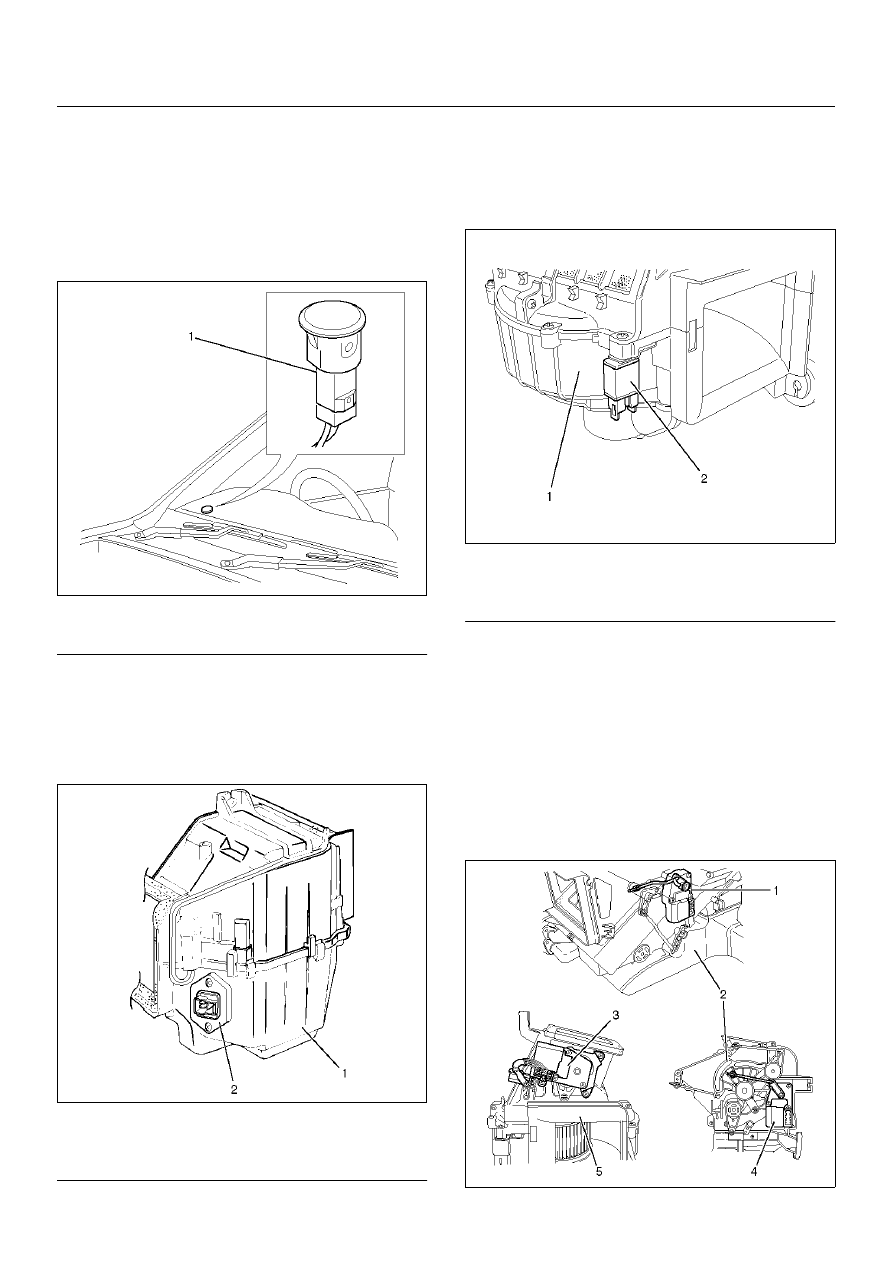

Solar Radiation Quantity Sensor

It is a photodiode used for detecting quantity of solar
radiation.  This sensor converts the offset signal
generated by changes in the interior temperature (which
results from fluctuations in solar radiation) into
photoelectric current to enter into the automatic heater/
air conditioner control unit.
This sensor is provided at top of the defroster grill.

865RW009

EndOFCallout

Power Transistor

Receiving base current from the automatic heater/air
conditioner control unit, the power transistor implements
stage-less speed change of the blower fan motor.  This
transistor is provided on the evaporator.

874RX015

EndOFCallout

Max Hi Relay

This relay turned on or off by the signal from the
automatic heater/air conditioner control unit.  As the
Max Hi relay is turned on, supply voltage is directly fed
to the blower fan motor to select the Max Hi mode.

860RW028

EndOFCallout

Actuator

The actuators are power driven type containing a small
motor.  Receiving output current from the automatic
heater/air conditioner control unit, actuators drive the
heater and blower unit mode doors.
Actuators consist of the mode actuator used for
switching the mode (blow port selection), the mix
actuator used for changing aperture of the air mix door,
the intake actuator used for switching the intake
mode(fresh air/interior air) and the cold air bypassing
actuator.

860RW029

Legend

(1) Solar Radiation Sensor

Legend

(1) Evaporator Assembly
(2) Power Transistor

Legend

(1) Blower Unit
(2) Max High Relay

HEATING, VENTILATION AND AIR CONDITIONING (HVAC)

1A–99

EndOFCallout

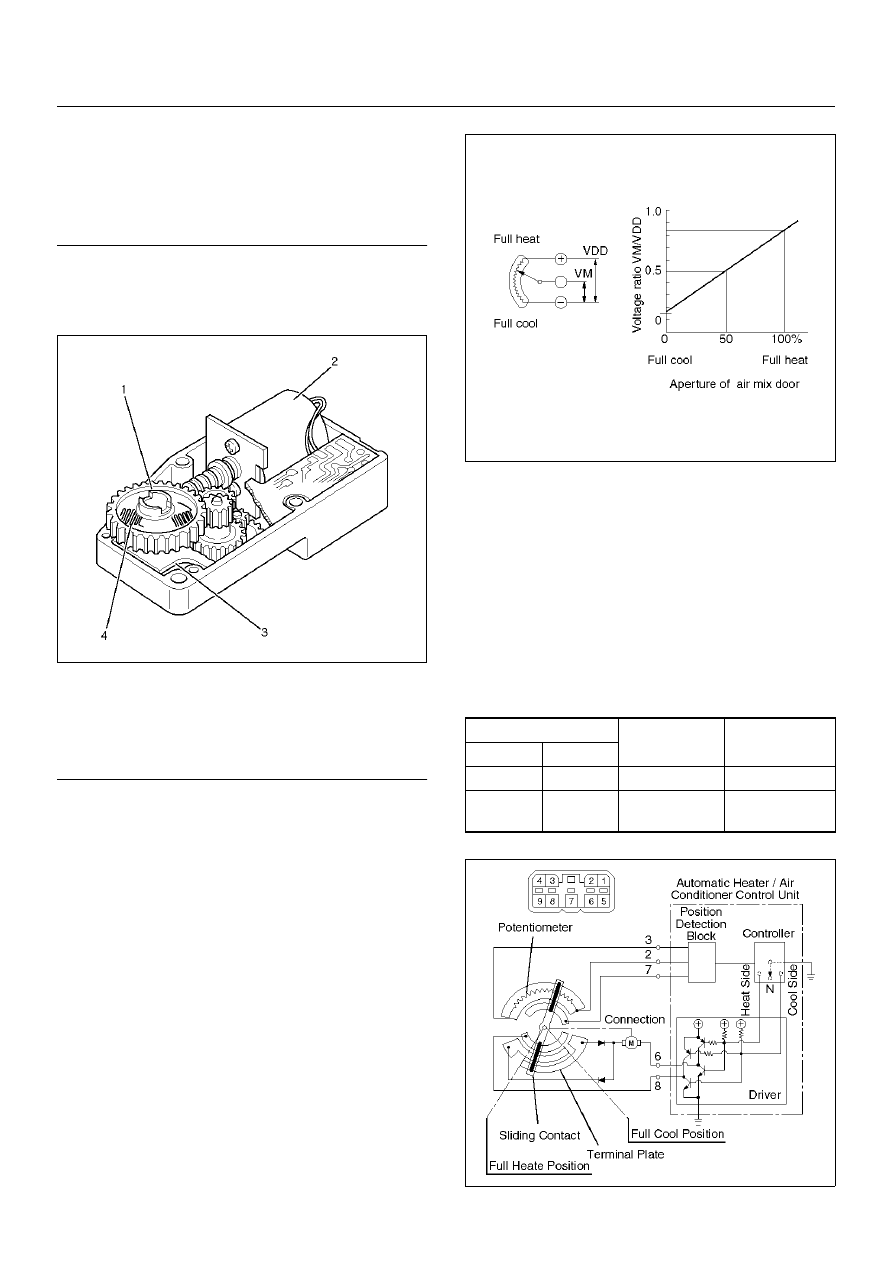

The actuator changes the motor speed using the gear
and drives each door rotating the output axis united with
the sliding contact.

860RW026

EndOFCallout

The mode and mix actuators are common actuators
with the built-in potentiometer.  For the intake actuator,
the contact switch type is selected.
The potentiometer is a register assembled to the printed
circuit board of the mix and mode actuators.  It detects
the air mix door position specified by rotation of the
output axis as a ratio of the variable terminal (VM)
voltage against the reference voltage (VDD: 5V), then
signals the value to the automatic heater/air conditioner
control unit.

C01RX016

Movement of Mix Actuator

Position of the air mix door is determined by the
controller on the automatic heater/air conditioner control
unit.
As the heat or cool side of the controller is grounded,
the transistor on the driver is activated and, thus, the
motor rotation is turned on.  The sliding contact
connected to the motor sends the position detection
signal from the potentiometer to the automatic heater/air
conditioner control unit.  As the set temperature and
interior temperature are balanced, the controller returns
to the neutral and the motor rotation is stopped.

C01RX005

Legend

(1) Mix Actuator
(2) Heater Unit
(3) Intake Actuator
(4) Mode Actuator
(5) Blower Unit

Legend

(1) Output Axis
(2) Motor
(3) Printed Circuit Board
(4) Sliding Contact

C-45

Rotation

direction

Remarks

(+) side

(-) side

8

6

Clockwise

Full heat side

6

8

Counter

clockwise

Full cool side
