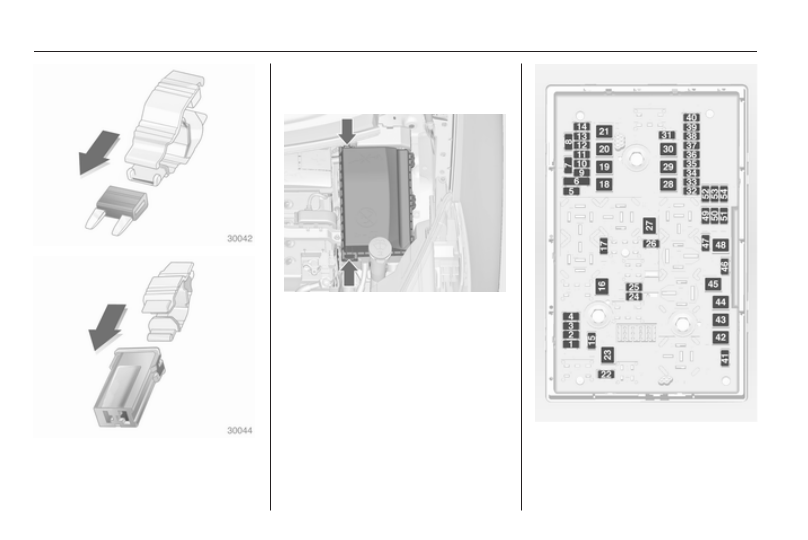

Наденьте приспособление на

предохранитель сверху или сбоку,

в зависимости от типа предохрани‐

теля, и выньте предохранитель.

Блок предохранителей в

моторном отсеке

Блок предохранителей установлен

в левой передней части моторного

отсека.
Освободите защелку крышки и

поднимите крышку вверх до упора.

Снимите крышку, потянув ее вер‐

тикально вверх.

Уход за автомобилем

279

№ Электрическая цепь
1 Блок управления двигателем
2 Лямбда-датчик
3 Впрыск топлива, система

зажигания

4 Впрыск топлива, система

зажигания

5 –
6 Подогрев зеркал и система

противоугонной сигнализации.

7 Управление вентилятором,

модуль управления двига‐

телем, модуль управления

КПП

8 Лямбда-датчик, охлаждение

двигателя

9 Датчик заднего стекла
10 Датчик аккумуляторной

батареи

11 Рычаг открывания багажника
12 Система адаптивного голов‐

ного освещения, автоматиче‐

ское управление освещением

13 ABS

№ Электрическая цепь
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой

передач

18 Обогрев заднего стекла
19 Передние электрические

стеклоподъемники

20 Задние электрические стекло‐

подъемники

21 Задний электрический центр
22 Левая фара дальнего света

(галогенная)

23 Омыватель фар
24 Правая фара ближнего света

(ксеноновая)

25 Левая фара ближнего света

(ксеноновая)

26 Передние противотуманные

фары

27 Подогрев дизельного топлива
28 Система автоматической оста‐

новки и пуска двигателя

№ Электрическая цепь
29 Электромеханический стоя‐

ночный тормоз

30 ABS
31 Адаптивный круиз-контроль
32 Подушка безопасности
33 Система адаптивного голов‐

ного освещения, автоматиче‐

ское управление освещением

34 Рециркуляция выхлопных

газов

35 Наружное зеркало заднего

вида, датчик дождя

36 Климат-контроль
37 Электромагнит вентиляции

адсорбера

38 Вакуумный насос
39 Центральный модуль управ‐

ления

40 Система омывателя ветрового

стекла, омывателя заднего

стекла

41 Правая фара дальнего света

(галогенная)

280

Уход за автомобилем

№ Электрическая цепь
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 Очиститель ветрового стекла
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Автоматическая регулировка

наклона света, система адап‐

тивного головного освещения

51 Воздушная заслонка
52 Вспомогательный отопитель

дизельного двигателя

53 Модуль управления коробкой

передач, модуль управления

двигателем

54 Вакуумный насос, комбинация

приборов, вентиляторы

системы отопления, система

кондиционирования воздуха

После замены перегоревших пре‐

дохранителей следует закрыть

крышку коробки предохранителей

и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐

телей закрыта неправильно, воз‐

можно возникновение неисправ‐

ностей.

Блок предохранителей в

приборной панели

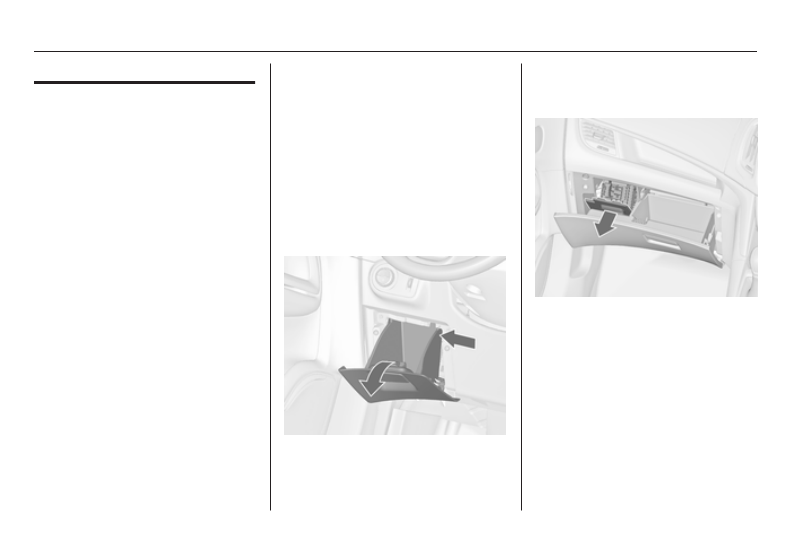

На автомобилях с левосторонним

управлением коробка предохрани‐

телей располагается позади веще‐

вого ящика на приборной панели.

Открыть отсек и нажать влево,

чтобы отпереть. Опустить отсек

вниз и снять его.

На автомобилях с правосторонним

рулевым управлением блок предо‐

хранителей расположен за крыш‐

кой в перчаточном ящике. Открыть

передний вещевой ящик, затем от‐

крыть крышку и опустить ее вниз.

Уход за автомобилем

281

№ Электрическая цепь
1 Круиз-контроль, ограничитель

скорости, адаптивный круиз-

контроль, органы управления

на рулевом колесе

2 Наружные световые приборы,

модуль управления кузовным

оборудованием

3 Наружные световые приборы,

модуль управления кузовным

оборудованием

4 Информационно-развлека‐

тельная система

5 Информационно-развлека‐

тельная система, инструмент

№ Электрическая цепь
6 Розетка, прикуриватель
7 Розетка электропитания
8 Ближний свет левой фары,

модуль управления кузовным

оборудованием

9 Ближний свет правой фары,

модуль управления кузовным

оборудованием, модуль

подушки безопасности

10 Дверные замки, модуль управ‐

ления кузовным оборудова‐

нием

11 Вентилятор системы

отопления и кондициониро‐

вания

12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 Розетка электропитания
17 Кондиционер
18 Логистика
19 Блок управления кузовным

оборудованием

№ Электрическая цепь
20 Блок управления кузовным

оборудованием

21 Комбинация приборов,

система противоугонной

сигнализации

22 Датчик зажигания
23 Блок управления кузовным

оборудованием

24 Блок управления кузовным

оборудованием

25 –
26 –

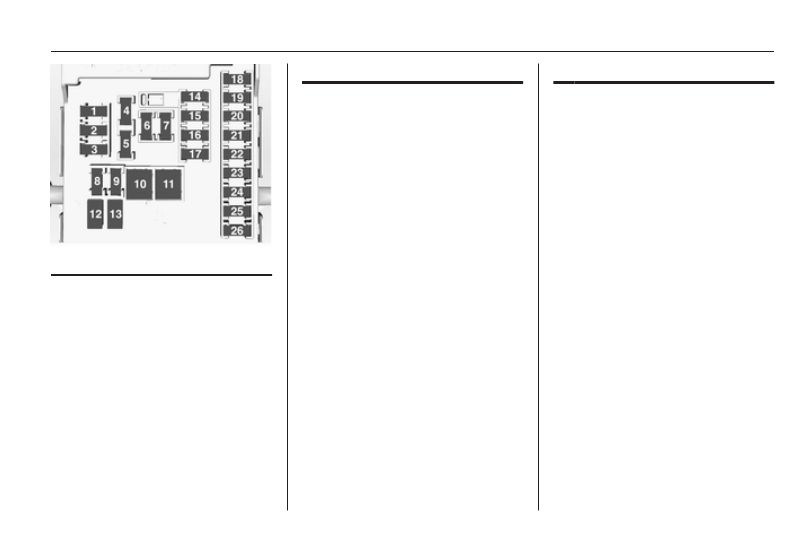

Блок предохранителей в

багажном отделении

Блок предохранителей находится

под крышкой на левой стенке ба‐

гажного отделения.
