82

Места для хранения

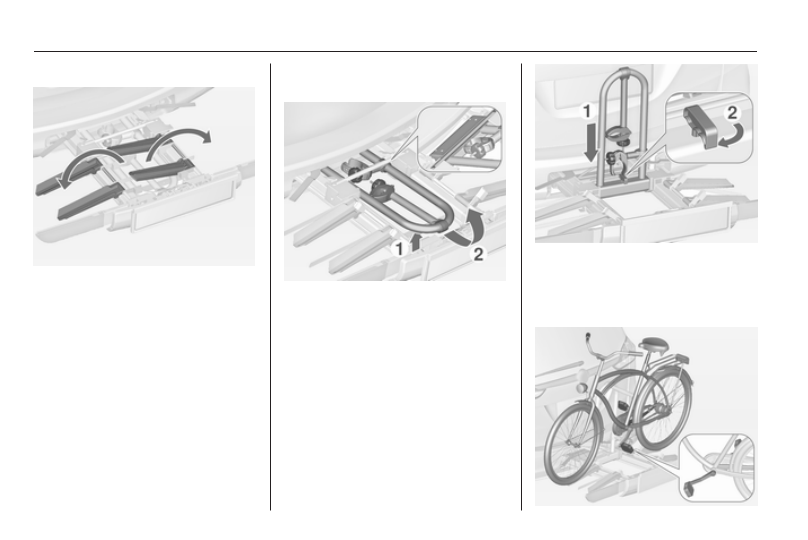

Разложите колесные уступы

Разложите оба колесных уступа.

Сборка рамы для перевозки

велосипедов

Поднимите раму за заднюю часть

(1) и потяните ее назад.
Разложите раму (2).

Надавите на раму (1) сверху вниз и

откиньте поворотную ручку (2) на‐

зад до фиксации.

Установка первого велосипеда

Места для хранения

83

1. Установите педали в положе‐

ние, показанное на иллюстра‐

ции, и установите велосипед ко‐

лесами в передние уступы.
Велосипед должен распола‐

гаться в уступах строго по цен‐

тру.

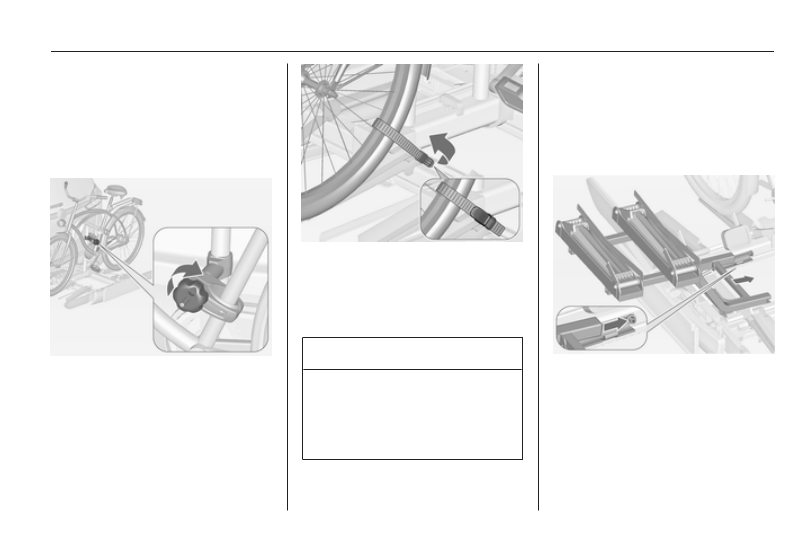

2. Закрепите короткий крепежный

кронштейн на раме велоси‐

педа. Поверните ручку по часо‐

вой стрелке, чтобы зафиксиро‐

вать крепление.

3. Закрепите колеса обоих вело‐

сипедов в колесных уступах при

помощи ремней-держателей.

4. Проверить, что велосипед на‐

дежно закреплен.

Внимание

Зазор между велосипедом и ав‐

томобилем должен составлять

не менее 5 см. При необходимо‐

сти ослабьте гайку руля и по‐

верните его боком.

Установка дополнительного

кронштейна

Если вам необходимо перевезти

более двух велосипедов, перед ус‐

тановкой второго велосипеда сле‐

дует установить дополнительный

кронштейн.

1. Установите дополнительный

кронштейн на заднюю систему

перевозки грузов, как показано

на иллюстрации.

84

Места для хранения

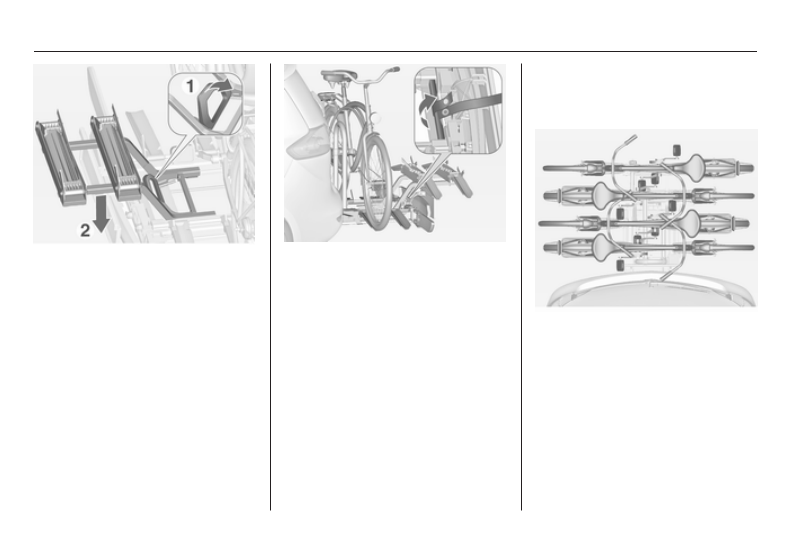

2. Поверните рычаг (1) вперед и

удерживайте его, затем опус‐

тите заднюю часть дополни‐

тельного кронштейна (2).

3. Отпустите рычаг и проверьте

надежность установки дополни‐

тельного кронштейна.

4. Протяните ремень, закреплен‐

ный на кронштейне, под рыча‐

гом, чтобы сложить заднюю

систему перевозки грузов. За‐

стегните ремень.

Установка последующих

велосипедов

Установка последующих велосипе‐

дов проводится аналогично уста‐

новке первого велосипеда. При

этом необходимо выполнить неко‐

торые дополнительные операции:

1. Прежде чем устанавливать ве‐

лосипед, разложите уступы под

колеса следующего велоси‐

педа, если это нужно.

2. Прежде чем устанавливать ве‐

лосипед, переведите его пе‐

дали в необходимое положе‐

ние.

3. Устанавливая велосипеды на

задней системе перевозки гру‐

зов, разворачивайте их пооче‐

редно в одну и в другую сто‐

рону.

4. Выравнивайте каждый следую‐

щий велосипед по ранее уста‐

новленному. Ступицы колес ве‐

лосипедов не должны касаться

друг друга.

Места для хранения

85

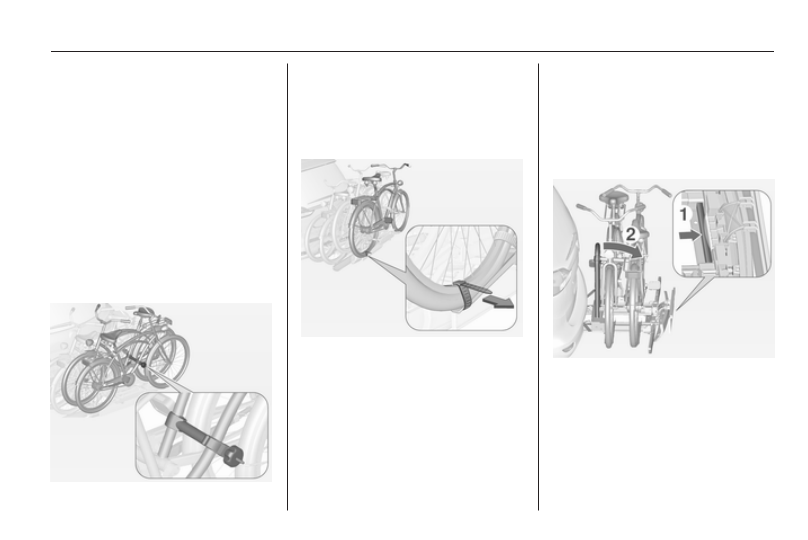

5. Закрепляйте велосипеды с по‐

мощью крепежных кронштей‐

нов и ремней так же, как и пер‐

вый велосипед. Крепежные

кронштейны необходимо уста‐

навливать параллельно друг

другу.
Для установки второго велоси‐

педа следует использовать

длинный крепежный крон‐

штейн.
Для установки третьего велоси‐

педа следует использовать

длинный дополнительный кре‐

пежный кронштейн.

Для установки четвертого вело‐

сипеда следует использовать

короткий дополнительный кре‐

пежный кронштейн. Кронштейн

крепится между рамами треть‐

его и четвертого велосипедов.

6. Дополнительно закрепите оба

колеса четвертого велосипеда

в колесных уступах при помощи

хомутов.

Рекомендуется закрепить на край‐

нем заднем велосипеде предупре‐

дительный знак, чтобы привлечь

внимание других водителей.

Сложите заднюю систему

перевозки грузов

Заднюю систему перевозки грузов

можно сложить, чтобы открыть до‐

ступ к багажному отделению.

■ Без дополнительного крон‐

штейна:

Нажмите на рычаг (1), чтобы от‐

крепить его.
Потяните раму (2) назад, чтобы

сложить заднюю систему пере‐

возки грузов.
