Opel Mokka (2015 год). Руководство - часть 50

Уход за автомобилем

199

Кроме того, в блоке могут быть ус‐

тановлены дополнительные пре‐

дохранители.

Примечание

Некоторые описания блока предо‐

хранителей могут не относиться к

вашему автомобилю.
При осмотре блока предохраните‐

лей обратите внимание на марки‐

ровочную табличку.

Приспособление для снятия

предохранителей

Приспособление для снятия пре‐

дохранителей хранится в блоке

предохранителей, установленном

в моторном отсеке.
Наденьте приспособление на

предохранитель сверху или сбоку,

в зависимости от типа предохрани‐

теля, и выньте предохранитель.

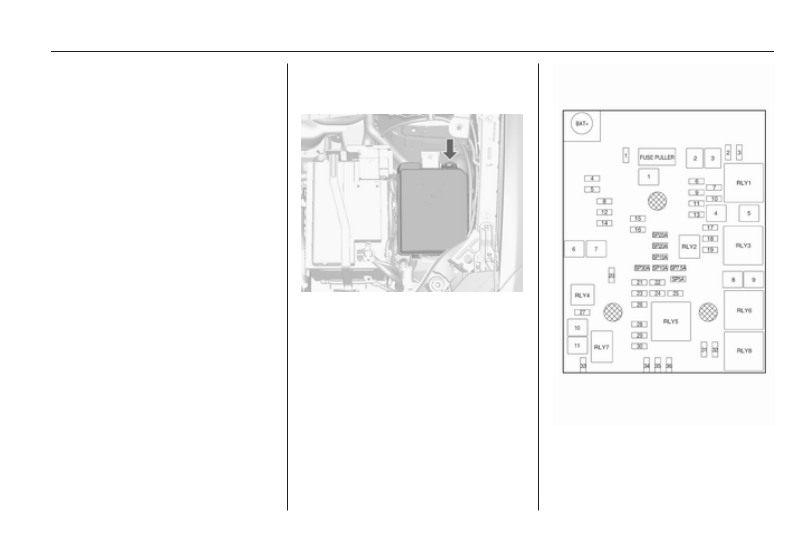

Блок предохранителей в

моторном отсеке

Блок предохранителей находится в

моторном отсеке.
Освободите защелку крышки, под‐

нимите крышку вверх и снимите ее.

Минипредохранители

200

Уход за автомобилем

№ Электрическая цепь
1 Вентиляционный люк крыши
2 Наружные зеркала
3 –
4 –
5 Электронный модуль управ‐

ления тормозной системой

6 Датчик интеллектуального

управления аккумуляторной

батарей

7 –
8 Блок управления коробкой

передач

9 Блок управления кузовным

оборудованием

10 Регулировка угла наклона фар
11 Очиститель заднего стекла
12 Обогрев заднего стекла
13 Привод фары (левой)
14 Обогрев наружных зеркал
15 –
16 Обогрев сидений
17 Блок управления коробкой

передач

№ Электрическая цепь
18 Блок управления двигателем
19 Топливный насос
20 –
21 Охлаждающий обдув
22 –
23 Катушка зажигания, модуль

управления двигателем

24 Насос омывателя
25 Привод фары (правой)
26 Блок управления двигателем
27 –
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Левый дальний свет
32 Правый дальний свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля,

кондиционер

36 Передняя противотуманная

фара

Предохранители типа J
№ Электрическая цепь
1 Электронный модуль управ‐

ления тормозной системой

2 Передний стеклоочиститель
3 Блок управления двигателем
4 Блок управления двигателем
5 –
6 Топливный подогреватель
7 –
8 Охлаждающий обдув
9 Охлаждающий обдув
10 Модуль управления двига‐

телем, калильная свеча

11 Стартер

Уход за автомобилем

201

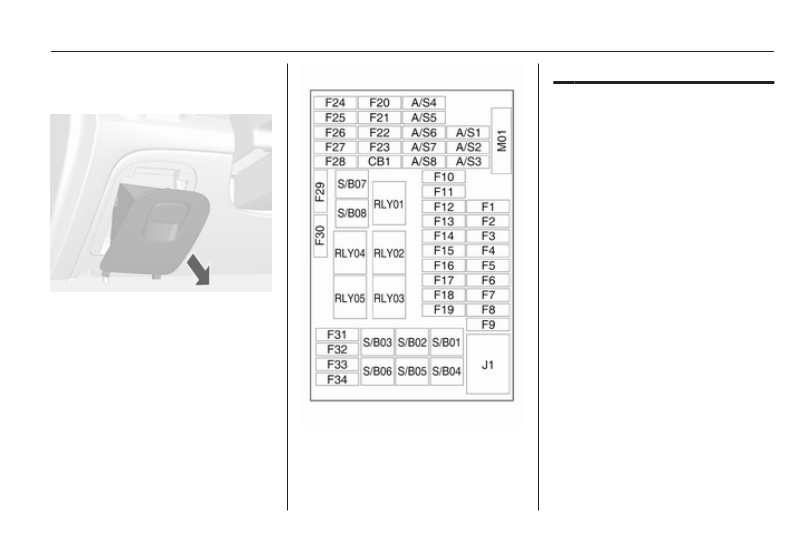

Блок предохранителей в

приборной панели

Внутренний блок предохранителей

расположен под приборной пане‐

лью на стороне водителя.
Чтобы добраться до предохрани‐

телей, снимите отсек для хране‐

ния.
Для снятия отсека для хранения от‐

кройте его и потяните на себя.

Минипредохранители

№ Электрическая цепь
1 Блок управления кузовным

оборудованием

2 Блок управления кузовным

оборудованием

3 Блок управления кузовным

оборудованием

4 Блок управления кузовным

оборудованием

5 Блок управления кузовным

оборудованием

6 Блок управления кузовным

оборудованием

7 Блок управления кузовным

оборудованием

8 Блок управления кузовным

оборудованием

9 Дверные замки
10 Модуль защитной диагностики
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Система облегчения парковки

202

Уход за автомобилем

№ Электрическая цепь
15 Предупреждение о выходе за

пределы полосы движения,

внутреннее зеркало

16 Система адаптивного голов‐

ного освещения

17 Электрический стеклоподъ‐

емник, сторона водителя

18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Блок управления коробкой

передач

22 Прикуриватель
23 Резерв
24 Резерв
25 Резерв
26 Индикация
27 Комбинация приборов
28 Система адаптивного голов‐

ного освещения

29 Резерв
30 Резерв
31 Комбинация приборов

№ Электрическая цепь
32 Информационно-развлека‐

тельная система, аксессуары,

розетка питания

33 Дисплей, информационно-

развлекательная система

34 OnStar UHP/DAB
Плавкие предохранители с

увеличенным временем

срабатывания
№ Электрическая цепь
01 Резерв
02 Резерв
03 Электростеклоподъемники

передние

04 Электростеклоподъемники

задние

05 Режим транспортировки
06 Резерв
07 Резерв
08 Резерв

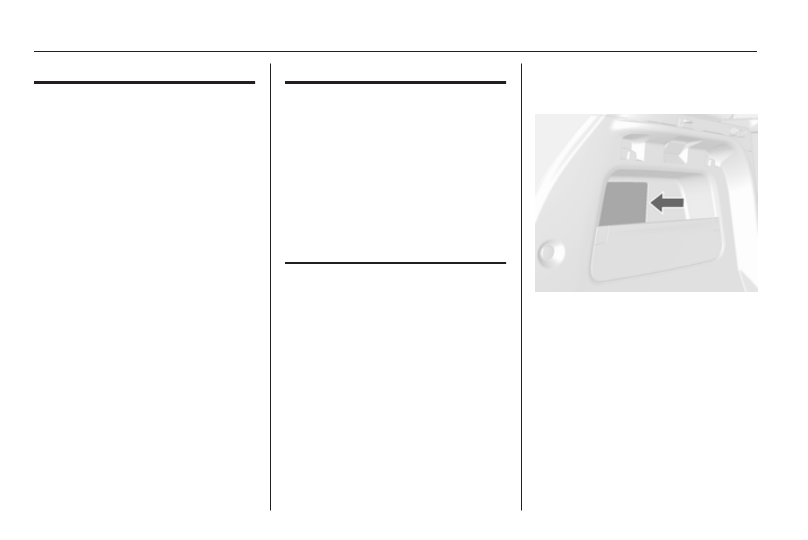

Блок предохранителей в

багажном отделении

Находится в левой части заднего

отсека.
Чтобы добраться до предохрани‐

телей, снимите крышку.
