280

Уход за автомобилем

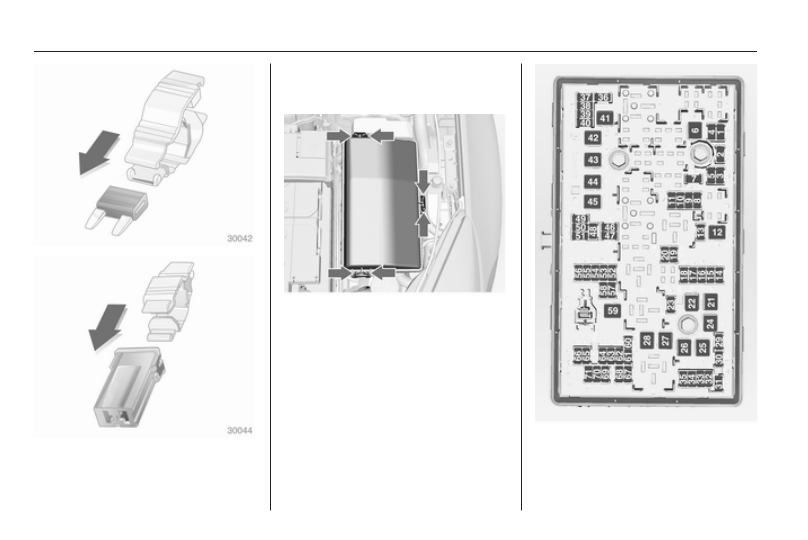

Наденьте приспособление на

предохранитель сверху или сбоку,

в зависимости от типа предохрани‐

теля, и выньте предохранитель.

Блок предохранителей в

моторном отсеке

Блок предохранителей установлен

в левой передней части моторного

отсека.
Освободите защелку крышки, под‐

нимите крышку вверх и снимите ее.

Уход за автомобилем

281

№ Электрическая цепь
1 Блок управления коробкой

передач

2 Блок управления двигателем
3 –
4 –
5 Зажигание, блок управления

коробкой передач, блок управ‐

ления двигателем

6 Очиститель ветрового стекла
7 –
8 Впрыск топлива, система

зажигания

9 Впрыск топлива, система

зажигания

10 Блок управления двигателем
11 Датчик концентрации кисло‐

рода

12 Стартер
13 Подогрев датчика дросселя
14 Освещение
15 Очиститель заднего стекла

№ Электрическая цепь
16 Вакуумный насос, датчик

массового расхода воздуха,

датчик воды в топливе, транс‐

форматор постоянного тока

17 –
18 Система адаптивных фар
19 Система адаптивных фар
20 Топливный насос
21 Задние электрические стекло‐

подъемники

22 ABS
23 Адаптивное рулевое управ‐

ление

24 Передние электрические

стеклоподъемники

25 Штепсельные розетки
26 ABS
27 Электромеханический стоя‐

ночный тормоз

28 Обогрев заднего стекла
29 Левое сиденье с электропри‐

водом регулировки

№ Электрическая цепь
30 Правое сиденье с электропри‐

водом регулировки

31 Кондиционер
32 Блок управления кузовным

оборудованием

33 Подогрев передних сидений
34 Прозрачный люк крыши
35 Информационно-

развлекательная система

36 –
37 Лампа дальнего света правой

фары

38 Лампа дальнего света левой

фары

39 –
40 –
41 Вакуумный насос
42 Вентилятор радиатора
43 Аккумуляторная батарея авто‐

мобиля, преобразователь

постоянного тока (только на

автомобилях с системой оста‐

новки-запуска двигателя)

282

Уход за автомобилем

№ Электрическая цепь
44 Омыватель фар
45 Вентилятор радиатора
46 Контакт 87, главное реле
47 Датчик концентрации кисло‐

рода

48 Противотуманная фара
49 Правая фара ближнего света
50 Левая фара ближнего света
51 Звуковой сигнал
52 Зажигание
53 Зажигание, вентилируемые

передние сиденья

54 Зажигание
55 Электропривод стеклоподъем‐

ников и складывания зеркал

56 Омыватель ветрового стекла
57 –
58 –
59 Подогрев дизельного топлива,

система снижения токсичности

отработавших газов

60 Подогрев зеркал

№ Электрическая цепь
61 Подогрев зеркал
62 –
63 Датчик заднего стекла
64 Система адаптивных фар
65 Дополнительный насос

(только на автомобилях с

системой автоматической

остановки и пуска двигателя)

66 Задний стеклоомыватель
67 Блок управления системы

топливоподачи

68 –
69 Датчик аккумуляторной

батареи автомобиля

70 Датчик дождя
71 Датчик аккумуляторной

батареи автомобиля

После замены перегоревших пре‐

дохранителей следует закрыть

крышку коробки предохранителей

и зафиксировать ее, нажав сверху.

Если крышка коробки предохрани‐

телей закрыта неправильно, воз‐

можно возникновение неисправ‐

ностей.

Блок предохранителей в

приборной панели

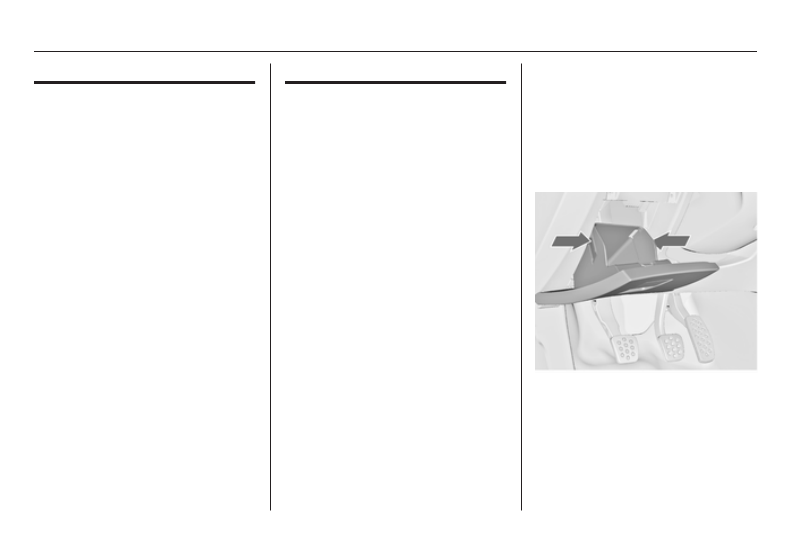

На автомобилях с левосторонним

управлением коробка предохрани‐

телей располагается позади веще‐

вого ящика на приборной панели.
Откройте вещевое отделение, сож‐

мите защелки фиксатора, откиньте

ящик вниз и извлеките его.

Уход за автомобилем

283

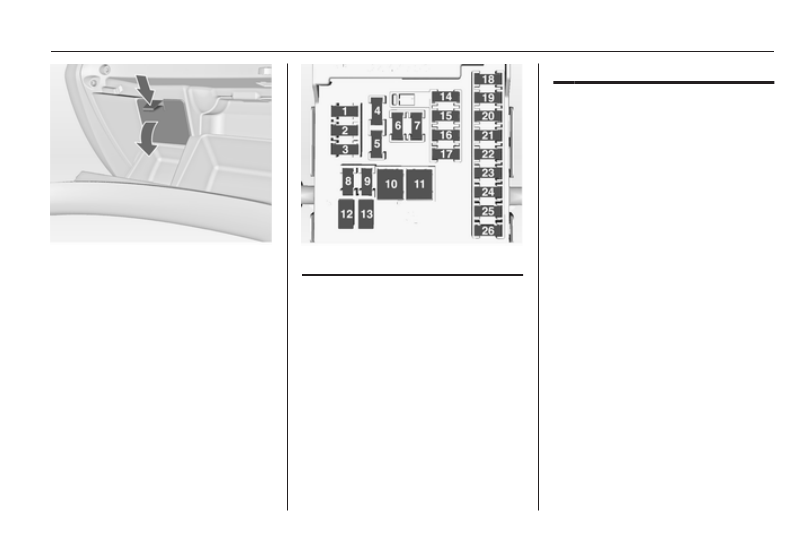

На автомобилях с правосторонним

рулевым управлением блок предо‐

хранителей расположен за крыш‐

кой в перчаточном ящике. От‐

кройте перчаточный ящик и сни‐

мите крышку.

№ Электрическая цепь
1 Информационно-развлека‐

тельная система, информа‐

ционный дисплей

2 Блок управления кузовным

оборудованием

3 Блок управления кузовным

оборудованием

4 Информационно-развлека‐

тельная система, информа‐

ционный дисплей

5 Информационно-развлека‐

тельная система, информа‐

ционный дисплей

№ Электрическая цепь
6 Прикуриватель
7 Штепсельная розетка
8 Блок управления кузовным

оборудованием

9 Блок управления кузовным

оборудованием

10 Блок управления кузовным

оборудованием

11 Вентилятор системы

отопления и кондициониро‐

вания

12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 Центральный замок, задняя

дверь багажного отделения

17 Кондиционер
18 Транспортировочный предох‐

ранитель

19 Память
20 –
21 Приборы
