208

Уход за автомобилем

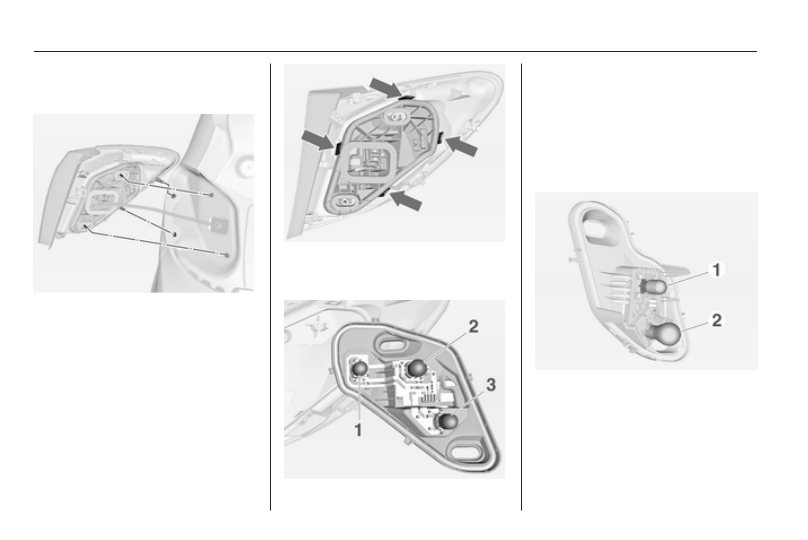

2. Вручную отвернуть две пласт‐

массовые крепежные гайки из‐

нутри.

3. Аккуратно вытянуть фонарь в

сборе из крепежных штырьков и

снять его. Проверить, что кабе‐

лепровод остается в требуемом

положении.

4. Отсоединить разъем жгута про‐

водов от патрона лампы.

5. Освободить четыре стопорных

выступа и извлечь патрон

лампы.

6. Извлечь лампу и заменить ее.

Задний фонарь и стоп-сигнал

(1)
Задний фонарь (2)
Указатель поворота (3)
Модификация со

светодиодами:

Возможна замена только стоп-

сигнала (1) и указателя пово‐

рота (2).

7. Вставить патрон лампы в зад‐

ний фонарь в сборе. Подсоеди‐

нить разъем жгута проводов.

Установить фонарь в сборе на

Уход за автомобилем

209

крепежные штырьки и привер‐

нуть крепежные гайки. Закрыть

крышку и зафиксировать ее.

8. Включить зажигание, включить

освещение и проверить все

лампы.

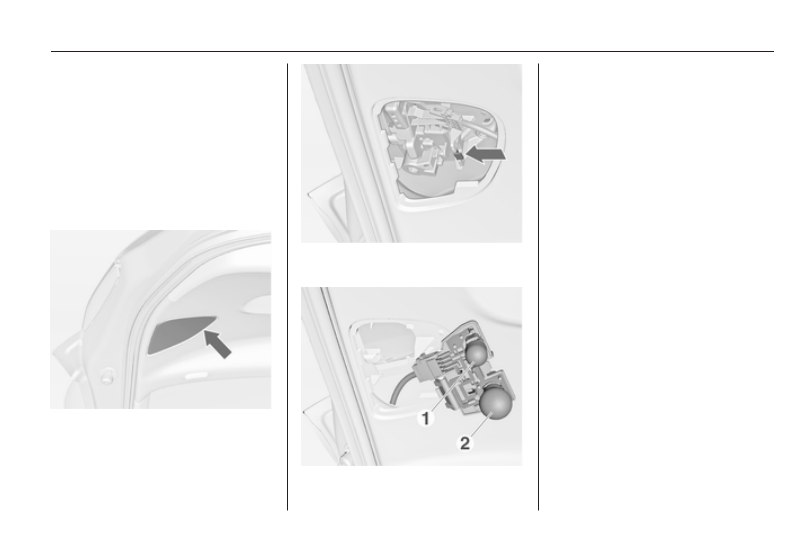

Задние фонари в рамке

задней торцевой откидной

двери

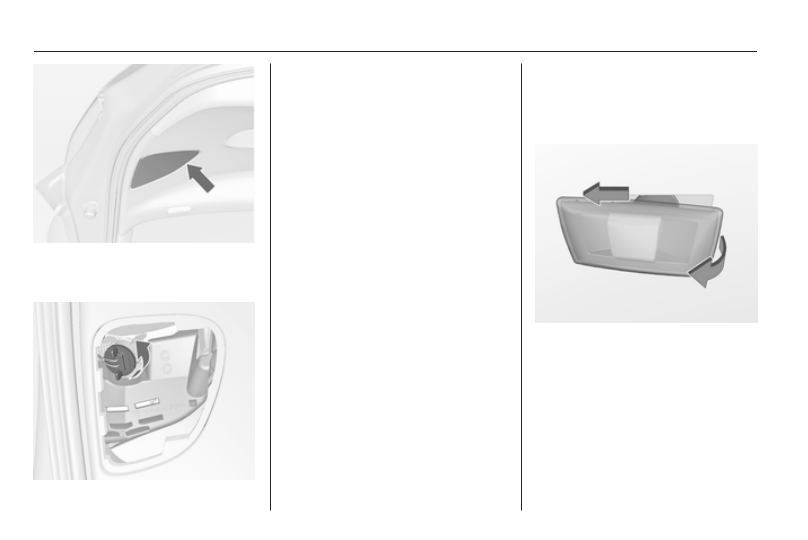

1. Открыть заднюю торцевую от‐

кидную дверь и снять крышку

отверткой.

2. Нажать на стопорный выступ и

извлечь вниз патрон лампы.

3. Чтобы заменить лампу фонаря

заднего хода (1), следует из‐

влечь лампу и заменить ее.
Чтобы заменить лампу заднего

габаритного огня/заднего про‐

тивотуманного фонаря (2),

слегка надавите на лампу, уто‐

пив ее в патроне, поверните

против часовой стрелки и из‐

влеките. Установите новую

лампу на место неисправной.

4. Вставить патрон лампы в фик‐

сатор.

5. Прикрепить крышку.
6. Включить зажигание, включить

освещение и проверить все

лампы.

Чтобы заменить лампу заднего га‐

баритного фонаря и лампу фонаря

заднего хода с правой стороны

рамы задней торцевой откидной

двери, выполнить те же операции.
Модификация со светодиодами:
Возможна замена только лампы

фонаря заднего хода.

210

Уход за автомобилем

1. Открыть заднюю торцевую от‐

кидную дверь и снять крышку

отверткой.

2. Повернуть патрон лампы про‐

тив часовой стрелки и освобо‐

дить. Выньте патрон лампы.

3. Чтобы заменить лампу фонаря

заднего хода, слегка надавите

на лампу, утопив ее в патроне,

поверните против часовой

стрелки и извлеките. Устано‐

вите новую лампу на место не‐

исправной.

4. Вставьте патрон и поверните

его по часовой стрелке.

5. Прикрепить крышку.

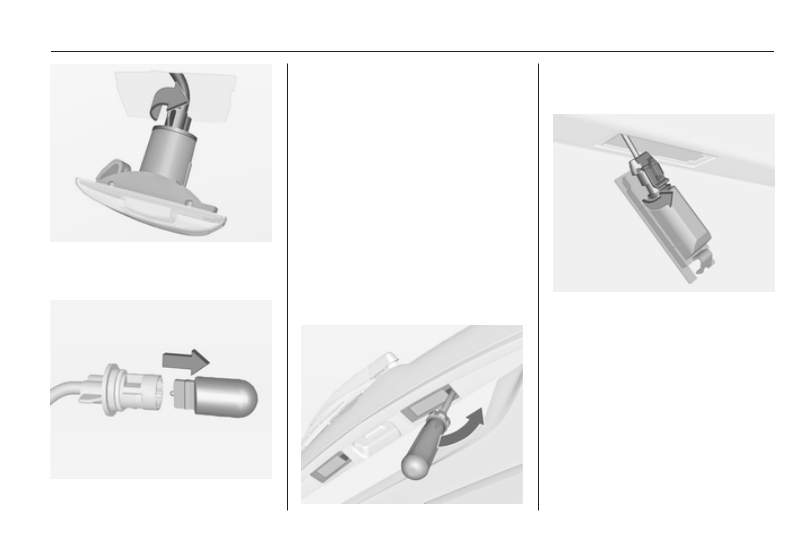

Боковые указатели

поворота

Чтобы заменить лампу, снимите

корпус фонаря:

1. На левой стороне автомобиля

сдвиньте фонарь вперед и

выньте его из переднего крыла

начиная с заднего конца.
На правой стороне автомобиля

сдвиньте фонарь назад и

выньте его из переднего крыла

начиная с переднего конца.

Уход за автомобилем

211

2. Поверните патрон против часо‐

вой стрелки и выньте его из кор‐

пуса фонаря.

3. Извлеките лампу накаливания

из патрона и замените лампу.

4. Вставьте патрон и поверните

его по часовой стрелке.

5. На левой стороне: вставьте пе‐

редний конец в переднее

крыло, сдвиньте вперед и

вставьте задний конец.
На правой стороне: вставьте

передний конец в переднее

крыло, сдвиньте назад и

вставьте передний конец.

Освещение номерного

знака

1. Вставить отвертку в паз

крышки, нажать вбок и освобо‐

дить пружину.

2. Выньте фонарь вниз, не тяните

его за кабель.
