76

Места для хранения

Подготовьте велосипеды к

установке

Примечание

Максимально допустимая ширина

шатуна составляет 38,3 мм, а тол‐

щина – 14,4 мм.

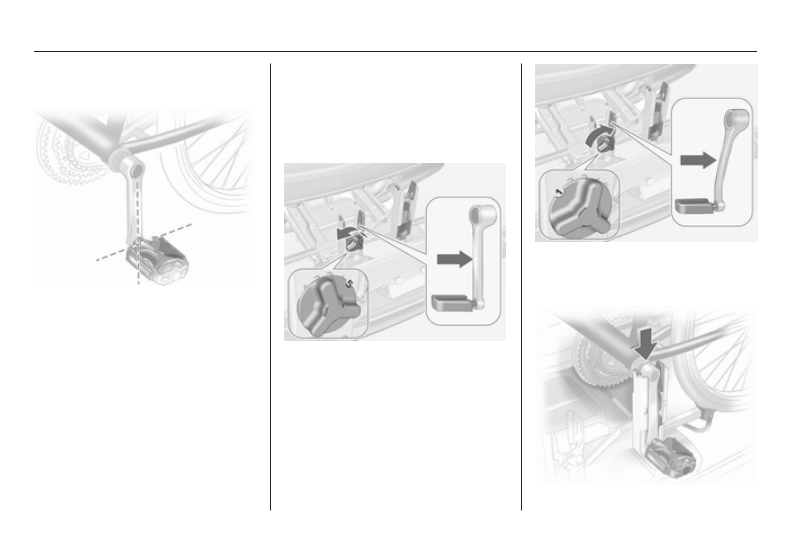

Повернуть левую педаль велоси‐

педа (не оборудованную звездоч‐

кой привода цепи) и установить ее

вертикально в нижнее положение.

Сама педаль должна распола‐

гаться горизонтально.
Передний велосипед необходимо

устанавливать передним колесом

влево.

Задний велосипед необходимо ус‐

танавливать передним колесом

вправо.

Установка велосипеда на

задний кронштейн

При помощи поворотного рычага

на педальной опоре приблизи‐

тельно установите регулируемый

педальный блок на уровне педа‐

лей.
Если велосипед оснащен прямыми

педалями, полностью открутите

педальный блок (положение 5).

Если велосипед оснащен кривыми

педалями, полностью закрутите

педальный блок (положение 1).

Места для хранения

77

Установите велосипед. Поместите

педали в отверстия педальной

опоры, как показано на рисунке.

Внимание

Убедиться, что педаль не ка‐

сается поверхности заднего

держателя. В противном случае

в процессе транспортировки

кривошип может быть повре‐

жден.

Вставить сверху крепление колен‐

чатого рычага вращения педали

велосипеда в наружную направ‐

ляющую каждой ячейки коленча‐

того рычага вращения педали ве‐

лосипеда и сдвинуть его назад так,

чтобы крепление находилось под

пазом.

Закрепите педали поворотом сое‐

динительного винта, расположен‐

ного на креплении.

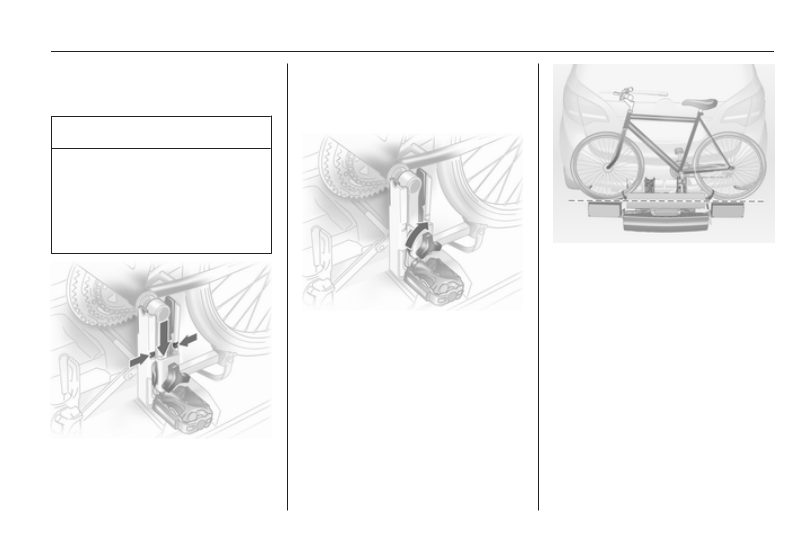

Установите колесные опоры так,

чтобы велосипед располагался

примерно горизонтально. В дан‐

ном случае расстояние между пе‐

далями велосипеда и задней тор‐

цевой откидной дверью автомо‐

биля должно быть не менее 5 см.
Обе велосипедные шины должны

располагаться на колесных опо‐

рах.

78

Места для хранения

Внимание

Обязательно раздвиньте обе

колесные опоры до нужной ши‐

рины, чтобы оба колеса велоси‐

педа были установлены в

опоры. Иначе крепление вело‐

сипеда в горизонтальном на‐

правлении не гарантируется.

Несоблюдение этого правила

может привести к повреждению

колес велосипеда горячими вы‐

хлопными газами.

Выровняйте велосипед в продоль‐

ном направлении: Слегка ослабьте

крепление педалей.
Поместите велосипед в вертикаль‐

ное положение при помощи пово‐

ротного рычага на педальной

опоре.

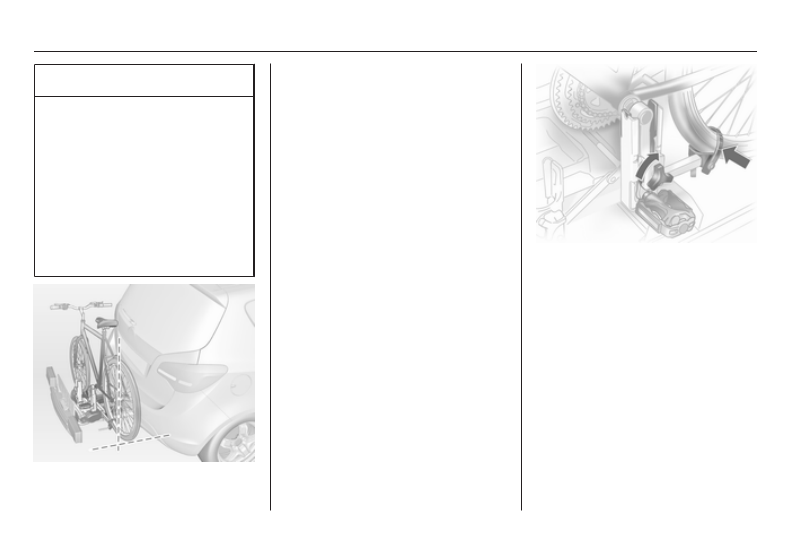

Если два велосипеда мешают друг

другу, их относительное положе‐

ние можно отрегулировать, изме‐

няя положение колесных опор и

вращая поворотный рычаг на пе‐

дальной опоре до тех пор, пока ве‐

лосипеды не перестанут касаться

друг друга. Убедиться, что между

велосипедом и автомобилем

имеется достаточное свободное

место.

Затяните от руки с максимальным

усилием винт крепления крон‐

штейна фиксации педали.
Закрепите колеса обоих велосипе‐

дов в колесных опорах при помощи

хомутов.
Проверьте велосипед, убедитесь в

том, что он надежно закреплен.

Места для хранения

79

Внимание

Зазор между велосипедом и ав‐

томобилем должен составлять

не менее 5 см. При необходимо‐

сти ослабьте гайку руля и по‐

верните его боком.

Положение колесных опор и пово‐

ротного рычага на педальной

опоре для каждого велосипеда

следует записать. Наличие пра‐

вильных сведений об их положе‐

нии поможет ускорить установку

велосипеда на автомобиль.

Примечание

Рекомендуется закрепить на

внешнем велосипеде предупре‐

дительный знак, чтобы привлечь

внимание других водителей.

Снятие велосипеда с заднего

кронштейна

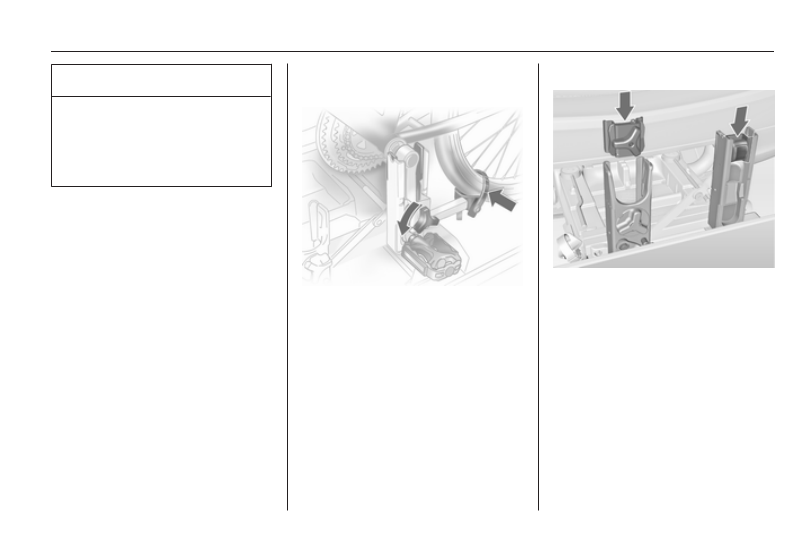

Снимите тросы-держатели с колес

велосипедов.
Удерживая велосипед, ослабьте

винт крепления педальной опоры,

затем поднимите и снимите креп‐

ление.

Уборка заднего кронштейна

Сложите кронштейны фиксации

шатунов в нишу, как показано на

иллюстрации.
