Opel Meriva (2015 год). Руководство - часть 16





64

Сиденья, системы защиты

1

= Если детские кресла безопасности прикрепляют с помощью ремня безопасности сиденья с трехточечным кре‐

плением, необходимо переместить регулятор высоты в крайнее верхнее положение и убедиться, что автомо‐

бильный ремень безопасности сиденья проходит вперед от верхней точки анкерного крепления. Установите

спинку сиденья как можно ближе к вертикальному положению, чтобы обеспечить необходимое натяжение

ремня со стороны замка.

2

= Только если наружные сиденья располагаются в позиции 1 или 2, 3 45.

3

= Только если наружные сиденья располагаются на одном уровне со средним сиденьем (позиция 2, 3 45).

U = Универсально для использования с трехточечным ремнем безопасности.

X = Для пассажиров этой категории по весу и возрасту никакие детские кресла безопасности применять не разре‐

шается.

Допустимые варианты крепления детских сидений с системой ISOFIX

Весовая категория

Размер Крепление

На переднем

пассажирском

сиденье

На крайних

сиденьях заднего

ряда

На среднем

сиденье

заднего ряда

Группа 0: до 10 кг
или примерно до 10 месяцев

E

ISO/R1

X

IL

1

X

Группа 0+: до 13 кг
или примерно до 2 лет

E

ISO/R1

X

IL

1

X

D

ISO/R2

X

IL

1

X

C

ISO/R3

X

IL

1

X

Группа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 лет

D

ISO/R2

X

IL

1

X

C

ISO/R3

X

IL

1

X

B

ISO/F2

X

IL

1

, IUF

1, 2

X

B1

ISO/F2X

X

IL

1

, IUF

1, 2

X

A

ISO/F3

X

IL

1

, IUF

1, 2

X

Сиденья, системы защиты

65

Весовая категория

Размер Крепление

На переднем

пассажирском

сиденье

На крайних

сиденьях заднего

ряда

На среднем

сиденье

заднего ряда

Группа II: от 15 до 25 кг
или примерно от 3 до 7 лет

X

IL

1

X

Группа III: от 22 до 36 кг
или примерно от 6 до 12 лет

X

IL

1

X

IL = Допускается при использовании системы крепления ISOFIX, разработанной специально для данного авто‐

мобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна

быть разрешена для применения на данной модели автомобиля.

IUF = Можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении дви‐

жения автомобиля, универсальной категории, предназначенные для применения для данного весового

класса.

X = Для пассажиров этой весовой категории использование систем ISOFIX не допускается.

1

= Только если наружные сиденья располагаются в позиции 1 или 2, 3 45.

2

= Только детское удерживающее устройство Opel DUO: Если кресло крепится в соответствии с рекоменда‐

циями 3 60, боковые сиденья необходимо перевести в положение 2 3 45.

66

Сиденья, системы защиты

Группа размера системы ISOFIX и тип детского кресла

A - ISO/F3

= Детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для детей

максимального роста в весовой категории от 9 до 18 кг.

B - ISO/F2

= Детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для детей

малого роста в весовой категории от 9 до 18 кг.

B1 - ISO/F2X

= Детские кресла безопасности, устанавливаемые в направлении движения автомобиля, для детей

малого роста в весовой категории от 9 до 18 кг.

C - ISO/R3

= Устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой

категории до 18кг.

D - ISO/R2

= Устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой

категории до 18 кг.

E - ISO/R1

= Детские кресла безопасности, устанавливаемые в направлении против движения автомобиля,

для детей младшего возраста в весовой категории до 13 кг.

Сиденья, системы защиты

67

Система Isofix крепления

детских кресел

безопасности

Прикрепить разрешенную для при‐

менения в автомобиле систему

крепления ISOFIX детских кресел

безопасности к монтажным крон‐

штейнам ISOFIX. Позиции крепле‐

ния ISOFIX детских кресел без‐

опасности, применяемые для кон‐

кретного автомобиля, отмечены в

таблице сокращением IL.

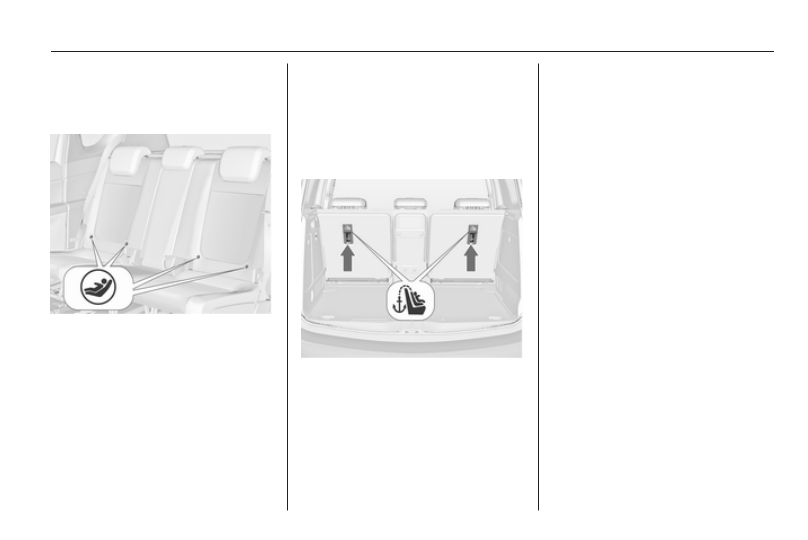

Места расположения крепежных

скоб системы ISOFIX отмечены на

спинке сиденья.

Система безопасности

детей Top-Tether

Проушины крепления Top-tether

детских кресел безопасности про‐

маркированы символом детского

кресла :.

Помимо системы крепления

ISOFIX следует прикрепить ремень

Top-tether детского кресла без‐

опасности к проушинам крепления

Top-tether. Лента должна прохо‐

дить между двумя направляющими

стойками подголовника.

Позиции крепления ISOFIX детских

кресел безопасности универсаль‐

ной категории применения, отме‐

чены в таблице сокращением IUF.
