200

Уход за автомобилем

Предохрани‐

тель

Электрическая

цепь

ABS

Антиблокиро‐

вочная

тормозная

система

A/C

Система климат-

контроля, конди‐

ционер

BATT1

Коробка предо‐

хранителей

приборной

панели

BATT2

Коробка предо‐

хранителей

приборной

панели

BATT3

Коробка предо‐

хранителей

приборной

панели

BCM

Блок управления

электронными

системами

кузова

ECM

Контроллер

ЭСУД

Предохрани‐

тель

Электрическая

цепь

ECM PWR TRN Контроллер

ЭСУД, двигатель

и трансмиссия

ENG SNSR

Датчики системы

управления

двигателем

EPB

Электрический

стояночный

тормоз

FAN1

Охлаждающий

обдув

FAN3

Охлаждающий

обдув

FRT FOG

Передние проти‐

вотуманные

фары

FRT WPR

Передний стек‐

лоочиститель

FUEL/VAC

Топливный

насос,

вакуумный насос

HDLP WASHER Омыватель фар

Предохрани‐

тель

Электрическая

цепь

HI BEAM LH

Дальний свет

(левая блок-

фара)

HI BEAM RH

Дальний свет

(правая блок-

фара)

HORN

Звуковой сигнал

HTD WASH/

MIR

Подогрев

жидкости омыва‐

теля, обогрев

наружных зеркал

IGN COIL A

Катушка зажи‐

гания

IGN COIL B

Катушка зажи‐

гания

LO BEAM LH

Ближний свет

(левая блок-

фара)

LO BEAM RH

Ближний свет

(правая блок-

фара)

PRK LP LH

Стояночный свет

(левая блок-

фара)

Уход за автомобилем

201

Предохрани‐

тель

Электрическая

цепь

PRK LP RH

Стояночный свет

(правая блок-

фара)

PWM FAN

ШИМ-сигнал

управления

вентилятором

REAR DEFOG Обогрев заднего

стекла

REAR WPR

Задний стеклоо‐

чиститель

SPARE

–

STOP LAMP

Стоп-сигналы

STRTR

Стартер

TCM

Блок управления

трансмиссией

TRLR PRL LP

Стояночные огни

прицепа

После замены перегоревших пре‐

дохранителей следует закрыть

крышку коробки предохранителей

и зафиксировать ее, нажав сверху.

Если крышка коробки предохрани‐

телей закрыта неправильно, воз‐

можно возникновение неисправ‐

ностей.

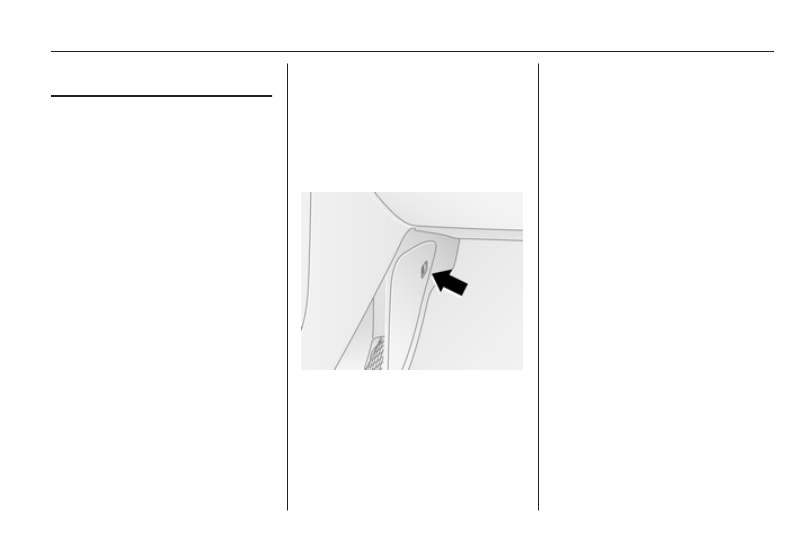

Блок предохранителей в

приборной панели

Блок предохранителей располо‐

жен с левой стороны в нише для

ног переднего пассажира, а на ав‐

томобилях с правосторонним руле‐

вым управлением – с левой сто‐

роны в нише для ног водителя.
Отожмите защелку, чтобы открыть

крышку.

202

Уход за автомобилем

Уход за автомобилем

203

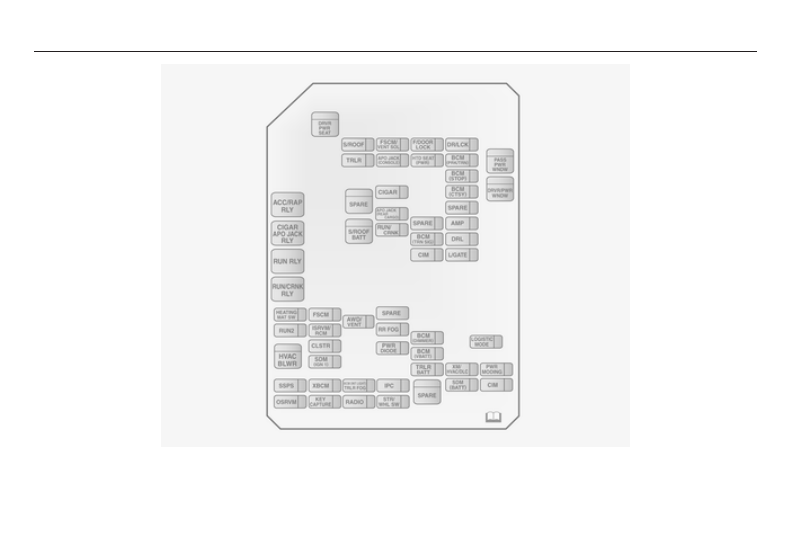

Предохрани‐

тель

Электрическая

цепь

AMP

Усилитель

APO JACK

(CONSOLE)

Розетка питания

(в центральной

консоли)

APO JACK

(REAR CARGO)

Розетка питания

(в багажном

отделении)

AWD/VENT

Система

полного

привода, венти‐

ляция

BCM (CTSY)

Лампы осве‐

щения подножки

BCM (DIMMER) Подсветка

приборной

панели

BCM (INT LIGHT

TRLR FOG)

Освещение

салона, проти‐

вотуманный

фонарь прицепа

BCM (PRK/TRN) Стояночные

огни, указатели

поворота

BCM (STOP)

Стоп-сигналы

Предохрани‐

тель

Электрическая

цепь

BCM (TRN SIG) Указатели пово‐

рота

BCM (VBATT)

Напряжение

батарейки

CIM

Модуль инте‐

грации систем

связи

CLSTR

Приборная

панель

DRL

Работа фар при

движении в

дневное время

DR/LCK

Замок двери

водителя

DRVR PWR

SEAT

Электропривод

регулировки

сиденья води‐

теля

DRV/PWR

WNDW

Электростекло‐

подъемник

двери водителя

F/DOOR LOCK Крышка люка

топливного бака

Предохрани‐

тель

Электрическая

цепь

FRT WSR

Передний

стеклоомыва‐

тель

FSCM

Топливная

система

FSCM/VENT

SOL

Топливная

система, клапан

подвода воздуха

к адсорберу

HEATING MAT

SW

Выключатель

подогрева

HTD SEAT PWR Обогрев

сидений

HVAC BLWR

Система климат-

контроля, венти‐

лятор кондицио‐

нера

IPC

Комбинация

приборов

ISRVM/RCM

Внутреннее

зеркало заднего

вида, модуль

компаса
