72

Места для хранения

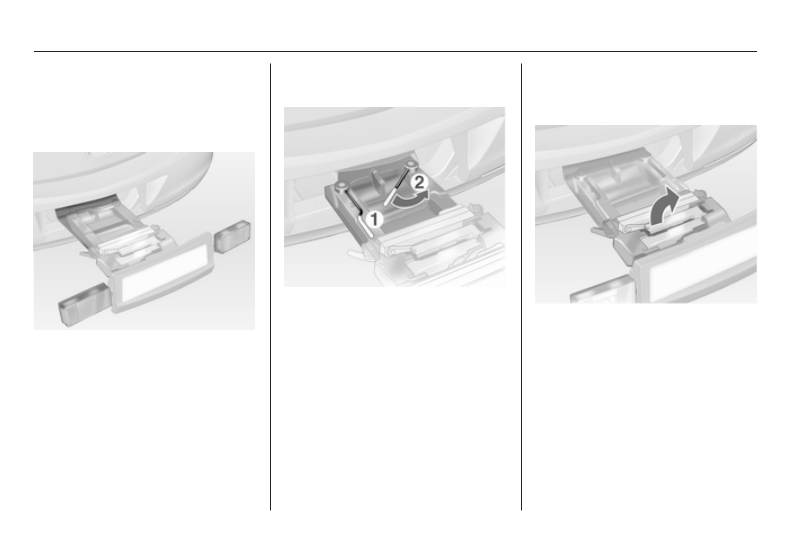

Надавите на рычаг фиксатора и

вставьте опорный кронштейн фо‐

наря в отверстие до фиксации.
Выполнить эту операцию для

обоих задних фонарей.

Проверить правильность положе‐

ния и надежность крепления ка‐

беля и лампы.

Фиксация задней системы

перевозки грузов

Вначале повернуть назад левый

зажимной рычаг (1), а затем пра‐

вый зажимной рычаг (2) до упора.

Оба зажимных рычага должны

быть направлены назад, в против‐

ном случае не обеспечивается без‐

опасность их работы.

Примечание

Закройте заднюю багажную

дверь.

Раскрывание ячеек под

коленчатые рычаги вращения

педалей велосипеда

Поднять вверх одну или обе ячейки

под коленчатые рычаги вращения

педалей велосипеда так, чтобы за‐

фиксировались диагональные

упоры.

Места для хранения

73

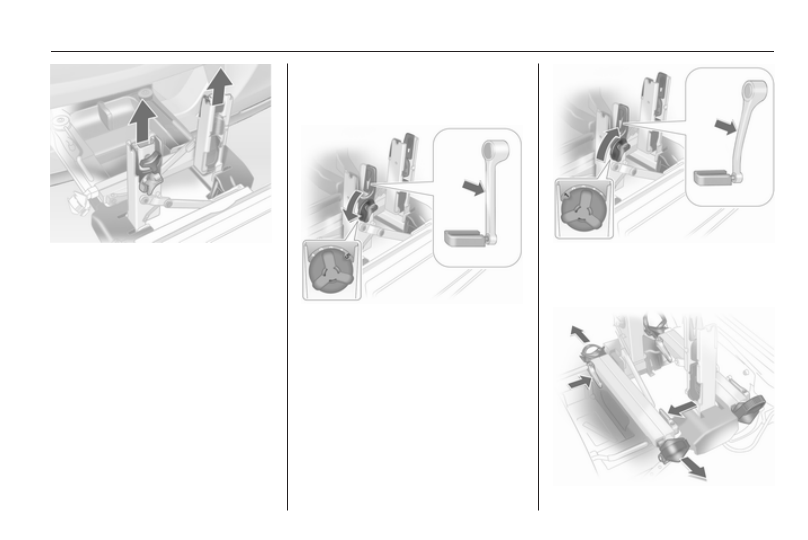

Извлечь крепления коленчатых ры‐

чагов вращения педалей велоси‐

педа из ячеек.

Подгонка задней системы

перевозки грузов под

велосипед

После установки поворотного ры‐

чага в ячейку коленчатого рычага

вращения педали велосипеда при‐

близительно подогнать регулируе‐

мый блок коленчатого рычага вра‐

щения педали велосипеда в соот‐

ветствии с выступом коленчатого

рычага вращения педали велоси‐

педа.
Если велосипед оснащен прямыми

педалями, полностью открутите

педальный блок (положение 5).

Если велосипед оснащен кривыми

педалями, полностью закрутите

педальный блок (положение 1).

74

Места для хранения

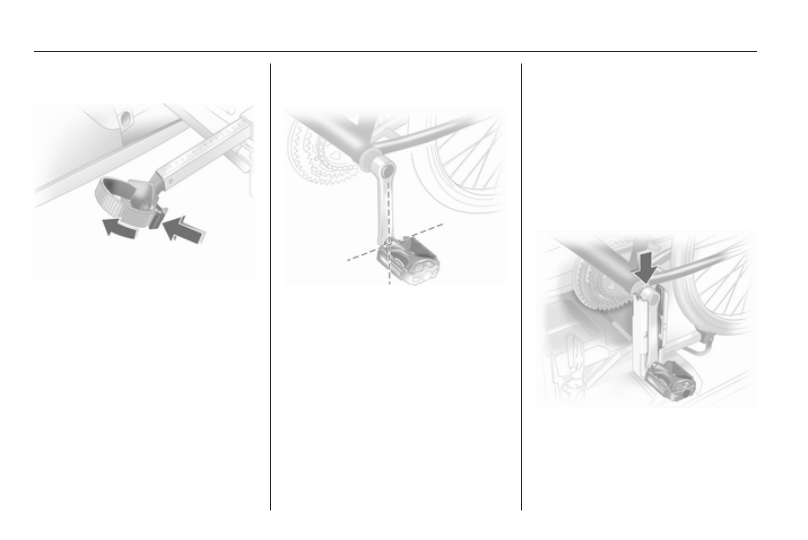

Нажать рычаг освобождения и из‐

влечь ячейки для колес.

Нажать на рычаг освобождения

фиксирующего ремешка и освобо‐

дить фиксирующий ремешок.

Подготовка велосипеда к

закреплению

Примечание

Максимально допустимая ширина

шатуна составляет 38,3 мм, а тол‐

щина – 14,4 мм.

Повернуть левую педаль велоси‐

педа (не оборудованную звездоч‐

кой привода цепи) и установить ее

вертикально в нижнее положение.

Педаль на левом коленчатом ры‐

чаге вращения педали велосипеда

должна располагаться горизон‐

тально.

Переднее колесо устанавливае‐

мого спереди велосипеда должно

располагаться слева.
Переднее колесо устанавливае‐

мого сзади велосипеда должно

располагаться справа.

Крепление велосипеда к

задней системе перевозки

грузов

Установить велосипед. Коленча‐

тый рычаг вращения педали вело‐

сипеда должен быть установлен в

проем ячейки, как показано на ри‐

сунке.

Места для хранения

75

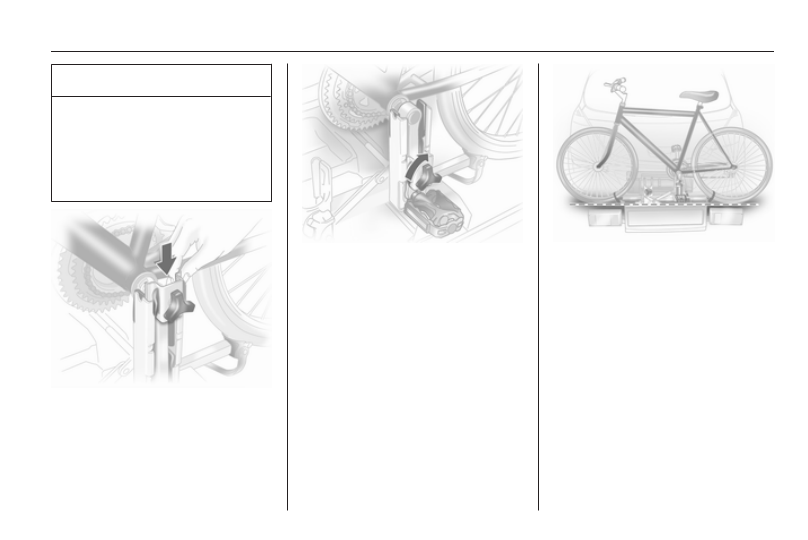

Внимание

Убедиться, что педаль не ка‐

сается поверхности заднего

держателя. В противном случае

в процессе транспортировки

шатун велосипеда может быть

поврежден.

Вставьте крепление педалей во

внешнюю направляющую педаль‐

ного уступа (сверху) и переместите

его до упора вниз.

Прикрепить коленчатый рычаг вра‐

щения педали велосипеда, ввер‐

нув крепежный винт в крепление

коленчатого рычага вращения пе‐

дали велосипеда.

Разместить ячейки для установки

колес велосипеда так, чтобы вело‐

сипед располагался как можно бо‐

лее горизонтально. В данном слу‐

чае расстояние между педалями

велосипеда и задней торцевой от‐

кидной дверью автомобиля

должно быть не менее 5 см.
Обе шины велосипеда должны на‐

ходиться в ячейках для колес ве‐

лосипеда.
