Opel Corsa (2014 год). Руководство - часть 45





180

Уход за автомобилем

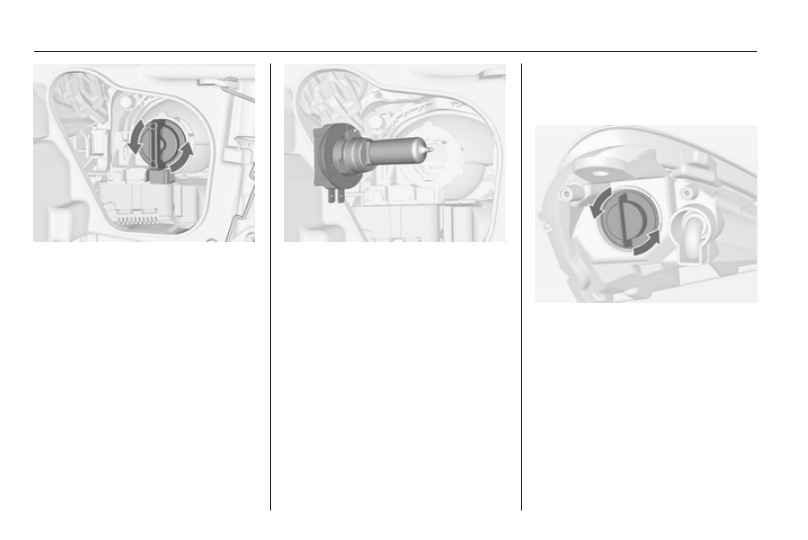

2. Поверните патрон лампы про‐

тив часовой стрелки, пока он не

освободится.
Снимите держатель лампы на‐

каливания с рефлектора.

3. Вставьте новую лампу в отра‐

жатель, так чтобы установоч‐

ный выступ на держателе

лампы поравнялся с упором на

отражателе.

4. Зафиксируйте держатель

лампы накаливания, для этого

поверните его по часовой

стрелке.

5. Установите защитную крышку и

закрепите зажим проводов.

Фара, включаемая при езде в

светлое время суток/

габаритный фонарь

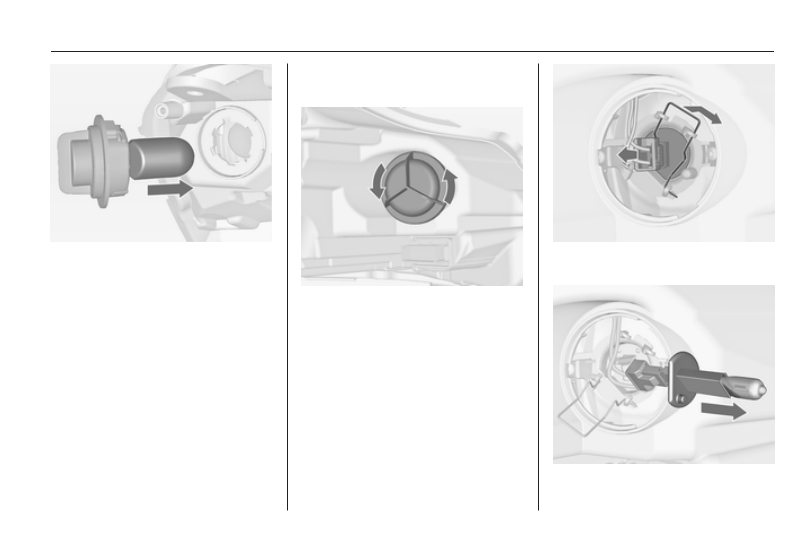

1. Поверните держатель лампы

накаливания 3 против часовой

стрелки и отсоедините его.
Снимите держатель лампы на‐

каливания с рефлектора.

Уход за автомобилем

181

2. Извлеките лампу накаливания

из патрона и вставьте новую

лампу.

3. Вставьте держатель лампы на‐

каливания в рефлектор так,

чтобы установочный выступ

держателя лампы накаливания

был совмещен в пазом в ре‐

флекторе.

4. Поверните по часовой стрелке,

чтобы прикрепить.

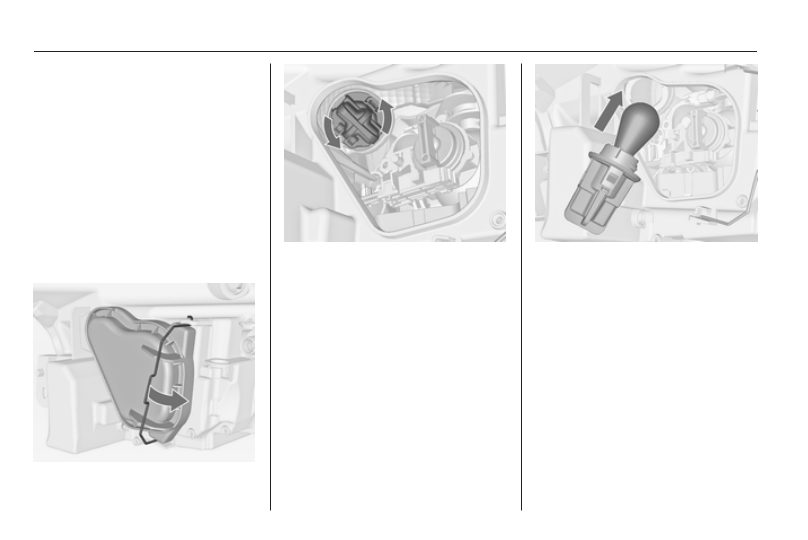

Система освещения

поворотов

1. Поверните защитную крышку 2

против часовой стрелки и уда‐

лите ее.

2. Отсоедините разъем жгута от

лампы.

182

Уход за автомобилем

3. Отделите пружинный зажим от

держателя, переместив и на‐

клонив его на сторону.

4. Удалите лампу из корпуса отра‐

жателя.

5. При установке новой лампы

вставьте ее выступы в упоры

отражателя.

6. Установите пружинный зажим,

подключит разъем к лампе.

7. Установите защитную крышку.

Передний указатель поворота

1. Снимите зажим проводов и уда‐

лите защитную крышку 1.

2. Поверните патрон лампы про‐

тив часовой стрелки, пока он не

освободится.
Снимите держатель лампы на‐

каливания с рефлектора.

3. Немного нажмите на лампу,

утопив ее в патрон, поверните

против часовой стрелки и

выньте лампу.

4. Вставьте новую лампу, для

этого слегка нажмите на нее и

поверните.

5. Вставьте держатель лампы на‐

каливания в рефлектор и за‐

фиксируйте его, для этого по‐

верните его по часовой

стрелке.

6. Установите защитную крышку и

закрепите зажим проводов.

Уход за автомобилем

183

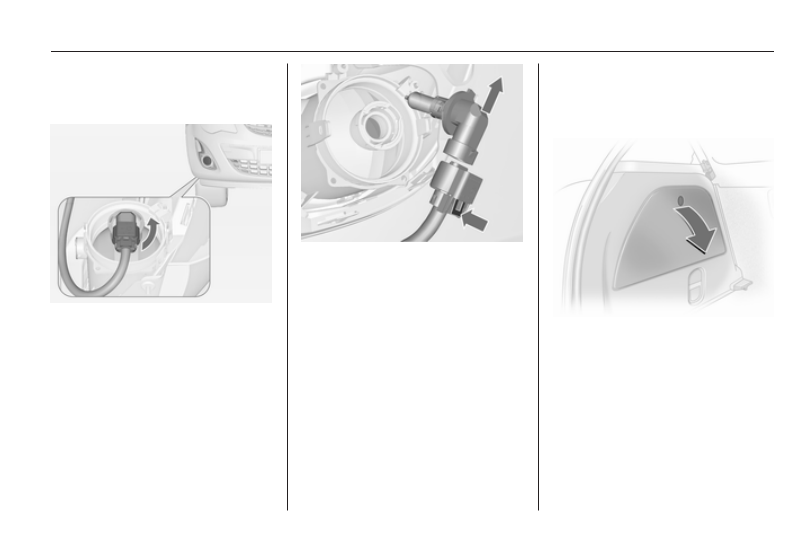

Противотуманная фара

Доступ к лампам осуществляется

со стороны днища.

1. Повернуть патрон лампы про‐

тив часовой стрелки и извлечь

его из рефлектора.

2. Отсоединить патрон лампы от

разъема, нажав на стопорный

выступ.

3. Извлечь и заменить патрон

вместе с лампой.

4. Прикрепить разъем.
5. Вставить патрон лампы в ре‐

флектор.

6. Повернуть патрон лампы по ча‐

совой стрелке и зафиксиро‐

вать.

Задние фонари

5-дверный пассажирский

автомобиль

1. Откройте боковую крышку.

При замене ламп в правом фо‐

наре необходимо сначала из‐

влечь водительский инстру‐

мент и домкрат или комплект

для ремонта шин и набор ин‐

струментов.
