196

Уход за автомобилем

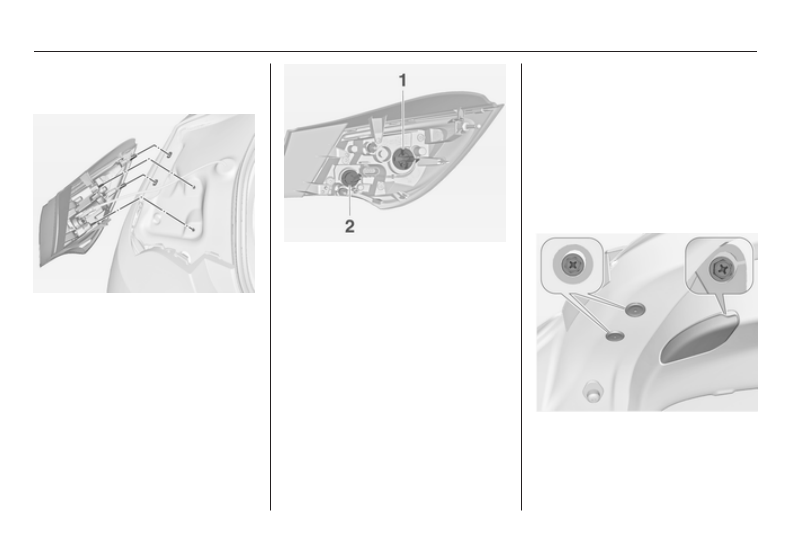

2. Открутите рукой обе пластмас‐

совые гайки крепления с внут‐

ренней стороны.

3. Аккуратно вытянуть фонарь

в сборе из крепежных штырьков

и снять его.

4. Отсоедините электрический

разъем от корпуса фонаря.

5. Выкрутите и замените лампу,

вращая патрон против часовой

стрелки.
Задний габаритный огонь /

стоп-сигнал (1)
Указатель поворота (2)
Задние фонари со

светодиодными габаритными

огнями и стоп-сигналами
Возможна замена только указа‐

телей поворота (2).

6. Вставьте патрон лампы в зад‐

ний фонарь в сборе и повер‐

ните по часовой стрелке.

7. Подключите электрический

разъем к корпусу фонаря.

8. Установить фонарь в сборе на

крепежные штырьки и привер‐

нуть крепежные гайки.

9. Закрыть крышку и зафиксиро‐

вать ее.

Фонари в задней откидной

двери

1. Открыть заднюю торцевую от‐

кидную дверь и снять крышки.

2. Выверните три винта.
3. Снимите задний фонарь

в сборе.

Уход за автомобилем

197

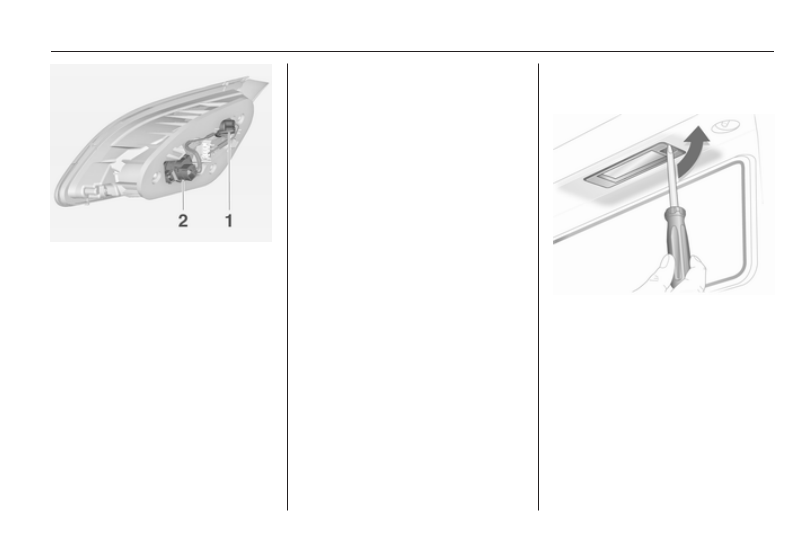

4. Поверните патрон лампы про‐

тив часовой стрелки и выньте

его из отражателя.
Замените лампу:
Задний фонарь (1)
Задний противотуманный фо‐

нарь (2) (только с одной сто‐

роны)
Фонарь заднего хода (2) (только

с одной стороны)
Задние фонари со

светодиодами
Возможна замена только зад‐

него противотуманного фонаря

(фонаря заднего хода) (2).

5. Вставьте новую лампу в патрон.
6. Вставьте патрон в отражатель

и поверните его по часовой

стрелке.

7. Установить задний фонарь

в сборе в заднюю торцевую от‐

кидную дверь и привернуть

винты.

8. Установите все крышки.

Боковые указатели

поворота

Замену ламп выполнять на стан‐

ции техобслуживания.

Освещение номерного

знака

1. Вставить отвертку в паз

крышки, нажать вбок и освобо‐

дить пружину. Снять крышку.

2. Снять патрон лампы вниз, ста‐

раясь не натягивать кабель.

198

Уход за автомобилем

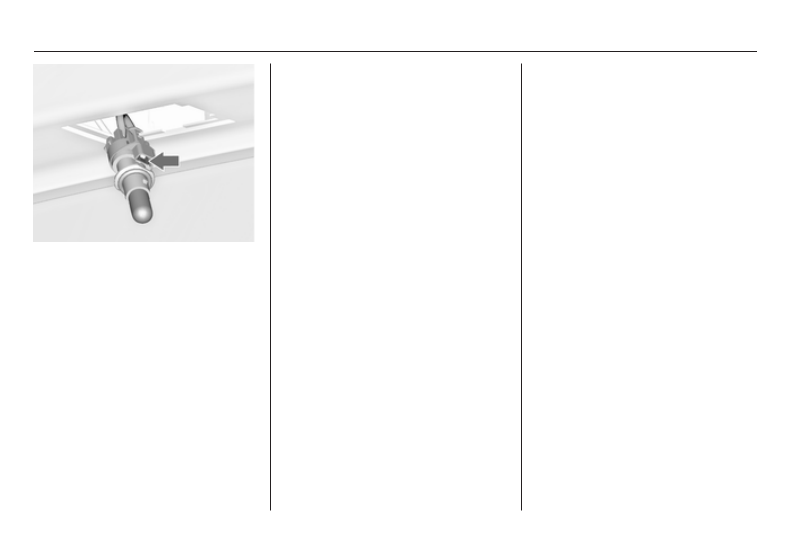

3. Освободить стопорный выступ

и извлечь патрон лампы из

разъема жгута проводов.

4. Извлечь и заменить патрон

вместе с лампой.

5. Подсоединить разъем жгута

проводов к патрону лампы.

6. Нажать на патрон лампы и при‐

крепить его к корпусу, закрыть

крышку.

Освещение салона

Плафон внутреннего

освещения, лампы для чтения

Замену ламп выполнять на стан‐

ции техобслуживания.

Подсветка грузового

отделения

Замену ламп выполнять на стан‐

ции техобслуживания.

Подсветка приборной

панели

Замену ламп выполнять на стан‐

ции техобслуживания.

Электрооборудование

Предохранители

Маркировка нового предохрани‐

теля должна совпадать с марки‐

ровкой дефектного предохрани‐

теля.
В автомобиле имеется три блока

предохранителей:

■ в левой передней части мотор‐

ного отсека.

■ за вещевым отделением в са‐

лоне автомобилей с левосторон‐

ним рулевым управлением или,

в автомобилях с правосторонним

рулевым управлением, за перча‐

точным ящиком.

■ под крышкой на левой стенке ба‐

гажного отделения.

Перед заменой предохранителя

отключите соответствующий вы‐

ключатель или выключите зажига‐

ние.

Уход за автомобилем

199

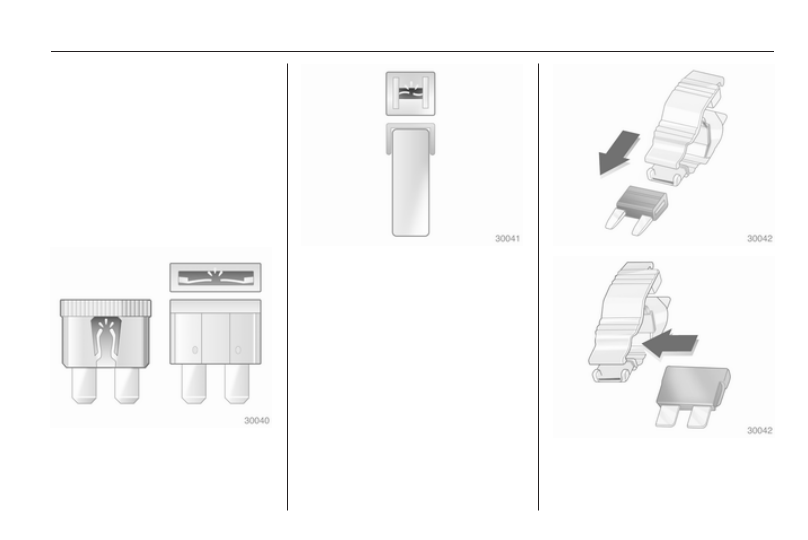

Дефектный предохранитель можно

отличить по сгоревшей плавкой

нити. Замену предохранителя про‐

изводить только после устранения

причины его выхода из строя.
Некоторые цепи могут быть защи‐

щены несколькими предохраните‐

лями.
Кроме того, могут быть вставлены

предохранители, не имеющие кон‐

кретного назначения.

Приспособление для снятия

предохранителей

Приспособление для снятия пре‐

дохранителей хранится в блоке

предохранителей, установленном

в моторном отсеке.
