56

Сиденья, системы защиты

Места для установки детских кресел безопасности

Допустимые варианты крепления детских сидений

Классификация по массе тела и возрасту

На переднем пассажирском сиденье

На крайних

сиденьях

заднего ряда

На среднем

сиденье

заднего ряда

подушка

безопасности

включена

подушка

безопасности

отключена

Группа 0: до 10 кг
или примерно до 10 месяцев

X

U

1

U

2

U

Группа 0+: до 13 кг
или примерно до 2 лет

X

U

1

U

2

U

Группа I: от 9 до 18 кг
или примерно от 8 месяцев до 4 лет

X

U

1

U

2

U

Группа II: от 15 до 25 кг
или примерно от 3 до 7 лет

X

X

U

U

Группа III: от 22 до 36 кг
или примерно от 6 до 12 лет

X

X

U

U

Сиденья, системы защиты

57

1

= Только при отключенной подушке безопасности переднего пассажира. Если система безопасности детей кре‐

пится ремнем безопасности с трехточечным креплением, то с помощью регулятора высоты установите наи‐

большую высоту сиденья и убедитесь, что плечевая ветвь ремня безопасности проходит от верхнего кре‐

пления ремня вперед. Установите спинку сиденья как можно ближе к вертикальному положению, чтобы обес‐

печить необходимое натяжение ремня со стороны замка.

2

= Сиденья с системами крепления ISOFIX и Top-Tether 3 59.

U = Универсально для использования с трехточечным ремнем безопасности.

X = Для этой весовой категории использование систем безопасности детей не разрешается.

Допустимые варианты крепления детских сидений с системой ISOFIX

Весовая категория

Размер Крепление

На переднем

пассажирском сиденье

На крайних сиденьях

заднего ряда

На среднем сиденье

заднего ряда

Группа 0: до 10 кг

E

ISO/R1

X

IL

X

Группа 0+: до 13 кг

E

ISO/R1

X

IL

X

D

ISO/R2

X

IL

X

C

ISO/R3

X

IL

X

Группа I: от 9 до 18 кг D

ISO/R2

X

IL

X

C

ISO/R3

X

IL

X

B

ISO/F2

X

IL, IUF

X

B1

ISO/F2X

X

IL, IUF

X

A

ISO/F3

X

IL, IUF

X

58

Сиденья, системы защиты

IL

= Допускается при использовании системы крепления ISOFIX, разработанной специально для данного авто‐

мобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна

быть разрешена для применения на данной модели автомобиля.

IUF = Можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении

движения автомобиля, универсальной категории, предназначенные для применения для данного весового

класса.

X

= Для пассажиров этой весовой категории использование систем ISOFIX не допускается.

Группа размера системы ISOFIX и тип детского кресла

A - ISO/F3

= Устанавливаемое лицом по ходу автомобиля кресло для детей в верхнем сегменте весовой кате‐

гории от 9 до 18 кг.

B - ISO/F2

= Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐

гории от 9 до 18 кг.

B1 - ISO/F2X = Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐

гории от 9 до 18 кг.

C - ISO/R3

= Устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой

категории до 13 кг.

D - ISO/R2

= Устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой

категории до 13 кг.

E - ISO/R1

= Устанавливаемое лицом против хода автомобиля кресло для маленьких детей в весовой категории

до 13 кг.

Сиденья, системы защиты

59

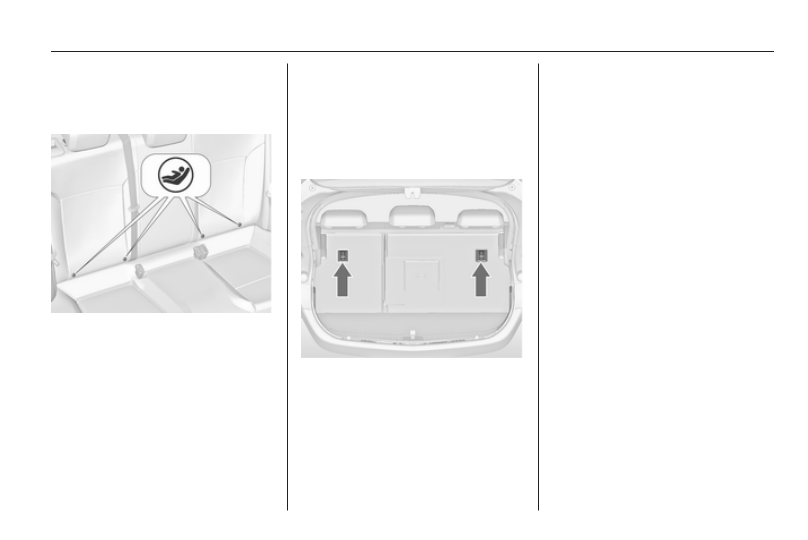

Система ISOFIX

крепления детских

кресел безопасности

Прикрепить разрешенную для при‐

менения в автомобиле систему

крепления ISOFIX детских кресел

безопасности к монтажным крон‐

штейнам ISOFIX. Позиции крепле‐

ния ISOFIX детских кресел без‐

опасности, применяемые для кон‐

кретного автомобиля, отмечены

в таблице сокращением IL.
Места расположения крепежных

скоб системы ISOFIX отмечены на

спинке сиденья.

Система безопасности

детей Top-Tether

Верхние проушины крепления рем‐

ней детских кресел безопасности

промаркированы символом дет‐

ского кресла :.

Помимо системы крепления

ISOFIX следует прикрепить ремень

Top-Tether детского кресла без‐

опасности к проушинам крепления

Top-Tether. Лента должна прохо‐

дить между двумя направляющими

стойками подголовника.

Позиции крепления ISOFIX детских

кресел безопасности универсаль‐

ной категории применения, отме‐

чены в таблице сокращением IUF.
