Opel Astra h. Замена замка передней двери

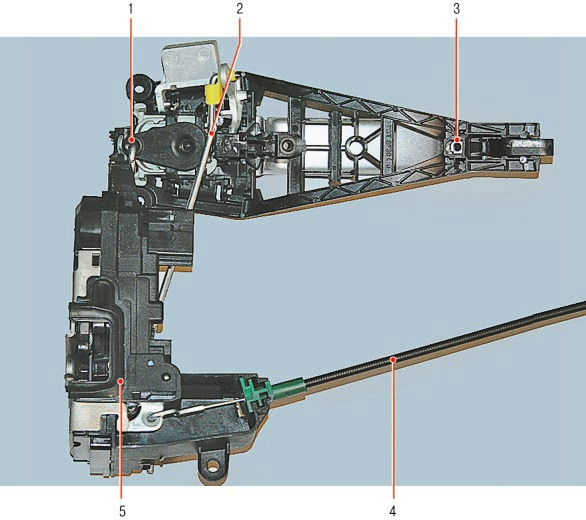

Рис. 11.5. Замок передней двери: 1 – тяга цилиндра замка; 2 – тяга наружной ручки; 3 – рамка наружной ручки; 4 – тяга внутренней ручки; 5 – замок.

Вам потребуются: ключ «на 10», ключ TORX T30, отвертка с крестообразным лезвием.
1. Снимите обивку передней двери и влагозащитную пленку (см. Снятие и установка обивки передней двери).
2. Снимите наружную ручку замка двери (см. Замена наружной ручки передней двери Опель Астра).

3. Через технологическое отверстие в панели двери поднимите вверх отверткой фиксатор колодки жгута проводов.

4. Отсоедините от замка двери колодку жгута проводов.

5. Выверните три винта крепления замка к боковой панели двери…

6….и извлеките замок через технологическое отверстие в панели двери.

7. Нажмите на фиксатор крепления кронштейна наконечника оболочки тяги внутренней ручки к замку двери…

8….и отсоедините кронштейн оболочки тяги от замка.

9. Отсоедините наконечник тяги внутренней ручки от рычага замка.
10. Установите замок (рис. 11.5) и все снятые детали в порядке, обратном снятию.

Примечание.

При необходимости отрегулируйте четкость запирания замка перемещением защелки…

…ослабив винты ее крепления.
