Opel Astra h. Задняя подвеска

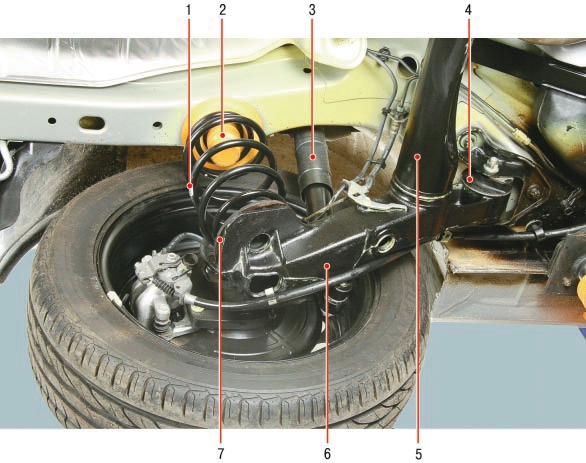

Рис. 7.4. Задняя подвеска (левая сторона): 1 – пружина задней подвески; 2 – верхняя прокладка пружины (буфер сжатия); 3 – амортизатор; 4 – сайлентблок рычага задней подвески; 5 – балка задней подвески; 6 – рычаг задней подвески; 7 – нижняя прокладка пружины.

Задняя подвеска (рис. 7.4) полузависимая, рычажно-пружинная с продольными рычагами 6, шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой U-образного сечения 5.

Продольные рычаги Б (поз. 6 на рис. 7.4) соединены с кронштейнами А, установленными на кузове через сайлентблоки В (поз. 4 на рис. 7.4).

Пружины 1 (см. рис. 7.4) подвески переменной жесткости (бочкообразные). Верхние и нижние концы пружин опираются на упругие прокладки 2 и 7…

…причем верхняя пластиковая прокладка 2 одновременно выполняет функцию буфера сжатия.
В балке подвески установлен стабилизатор поперечной устойчивости торсионного типа.

На рычагах подвески болтами закреплены нижние концы телескопических гидравлических амортизаторов 3 (см. рис. 7.4) двустороннего действия. Верхние концы амортизаторов прикреплены к кузову аналогичным способом.

Ступицы задних колес закреплены на рычагах балки четырьмя гайками каждая за фланцы цапф. В ступицах установлены двухрядные радиально-упорные подшипники.
Углы установки задних колес заданы конструктивно и в эксплуатации не регулируются.
Возможен лишь контроль состояния задней подвески по углам установки (см. Проверка и регулировка углов установки колес).
