Opel Astra h. Система охлаждения двигателя





Система охлаждения Опель Астра Н

Рис. 5.5. Элементы системы охлаждения: 1 – водораспределительная труба; 2 – отводящий шланг обогрева дроссельного узла; 3, 5 – шланги к радиатору отопителя; 4 – термостат; 6 – жидкостный шланг расширительного бачка; 7 – расширительный бачок; 8 – пробка расширительного бачка; 9 – пароотводящий шланг расширительного бачка; 10 – отводящий шланг радиатора; 11 – электровентилятор; 12 – радиатор системы охлаждения; 13 – теплообменник системы кондиционирования; 14 – подводящий шланг радиатора.

Система охлаждения Опель Астра Н

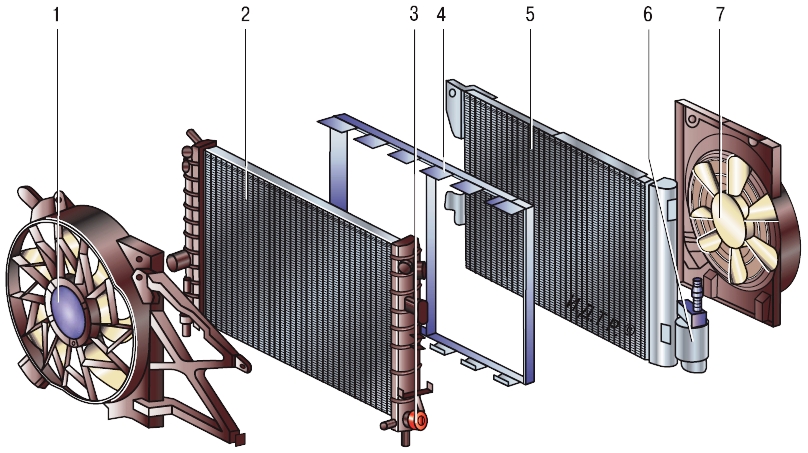

Рис. 5.6. Радиатор, теплообменник и электровентиляторы системы охлаждения и кондиционирования: 1 – электровентилятор системы охлаждения; 2 – радиатор системы охлаждения; 3 – кран для слива охлаждающей жидкости; 4 – соединитель радиаторов; 5 – теплообменник системы кондиционирования; 6 – конденсатор системы кондиционирования; 7 – электровентилятор системы кондиционирования.





Система охлаждения двигателя жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.
Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40 °С.

Примечание.
Порядок замены охлаждающей жидкости описан в подразделе Замена охлаждающей жидкости Опель Астра h.

Предупреждения.
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.
Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!

Система охлаждения двигателя показана на рис. 5.5 на примере двигателя Z 18 XER. Системы охлаждения остальных двигателей устроены практически аналогично, различие состоит в расположении элементов системы. Кроме показанных на рисунке элементов, в систему входят выполненная в отливке рубашка охлаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и газовые каналы в головке блока, а также радиатор отопителя салона.
Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90–100 °С.



Радиатор 2 (рис. 5.6) с вертикальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части правого бачка находится сливной кран 3. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.



Расширительный бачок 7 (см. рис. 5.5) служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метка «KALT/COLD» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 8 с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 140–150 кПа (1,4–1,5 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропускает воздух в расширительный бачок.

Примечание.
Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии – к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.



Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов (двигатели Z 14 XEP и Z 18 XER) или зубчатым ремнем привода газораспределительного механизма (двигатели Z 18 XER, Z 20 LER и Z 20 LEН). В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.



Термостат 4 (см. рис. 5.5) с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Он установлен в алюминиевом корпусе на модуле термостата. При температуре охлаждающей жидкости до 80 °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 80 °С термостат начинает открываться, а при 95 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.



Модуль термостата, в пластмассовом корпусе которого расположен датчик температуры охлаждающей жидкости и может быть установлен (в зависимости от комплектации) клапан регулировки подачи жидкости в радиатор отопителя, установлен на заднем торце головки блока цилиндров (для наглядности показано на снятой головке блока цилиндров). К модулю присоединена водораспределительная труба 1 (см. рис. 5.5) и шланги 3 и 5 радиатора отопителя.



Электровентилятор 1 (см. рис. 5.6) с пластмассовой семилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.
Для повышения эффективности работы вентилятор установлен в кожухе и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен к радиатору 2 в четырех точках.
Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в корпусе термостата.
На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор 7, предназначенный для обдува теплообменника 5 кондиционера. В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера.
В систему охлаждения с помощью шлангов 3 и 5 (см. рис. 5.5) включен радиатор отопителя салона.
