Opel Astra h. Замена ремня привода газораспределительного механизма двигателей z 16 xer, z 18 xer, z 20 ler и z 20 leh

Газораспределительный механизм двигателей Z 16 XER, Z 18 XER, Z 20 LER и Z 20 LEН приводится зубчатым резиновым армированным ремнем, а двигателя Z 14 XEР – цепью. Замена ремня привода газораспределительного механизма относится к регламентным работам технического обслуживания и описана в данном подразделе. Цепь заменяют при текущем или капитальном ремонте двигателя в случае необходимости.

Согласно рекомендации завода-изготовителя ремень привода газораспределительного механизма необходимо заменять через 150 тыс. км пробега. Ремень привода газораспределительного механизма заменяют и в том случае, если при осмотре вы обнаружите:
– следы масла на любой поверхности ремня;
– следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
– трещины, складки, углубления или выпуклости на наружной поверхности ремня;
– разлохмачивание или расслоение на торцовых поверхностях ремня.

Предупреждение.
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительных валов) надо устранить немедленно.

Примечание.
Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.

Для замены ремня привода газораспределительного механизма двигателя Z 16 XER выполните следующее.
Вам потребуются: ключи TORX E14, E18, T50, ключ-шестигранник «на 6», торцовая головка «на 11».
1. Снимите ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).

2. Для облегчения доступа снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и воздуховода).
3. Снимите правое переднее колесо.
4. Снимите правый брызговик двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).
5. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение вмт такта сжатия).

6. Выверните два болта крепления передней крышки привода газораспределительного механизма…

7….и снимите крышку.

8. Если снимаете ремень не для замены, пометьте фломастером направление движения ремня при работе двигателя, чтобы не изменить это направление при обратной установке.

Примечание.
Зубья ремня привода газораспределительного механизма прирабатываются к зубчатым шкивам коленчатого и распределительных валов односторонне.
Изменение направления движения ремня приведет к его ускоренному износу из-за повторной приработки.

9. Выверните болт крепления шкива коленчатого вала…

10….и снимите шкив.

Полезный совет.
Болт крепления шкива коленчатого вала затянут очень большим моментом.
Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза (это должен сделать помощник).

11. Выверните болт крепления натяжного ролика ремня привода вспомогательных агрегатов…

12….и снимите ролик.

13. Выверните четыре болта крепления нижней крышки привода газораспределительного механизма…

14….и снимите крышку.

15. Ослабьте затяжку болта крепления промежуточного ролика, но совсем его не выворачивайте.

16. Ослабьте натяжение ремня привода газораспределительного механизма, для чего ключом А поверните ролик по часовой стрелке до упора, преодолевая сопротивление пружины ролика…

17….а затем, удерживая натяжной ролик в этом положении, выверните болт крепления промежуточного ролика и снимите его.

18. Снимите ремень с зубчатого шкива коленчатого вала…

19….и извлеките ремень привода газораспределительного механизма.

Полезный совет.
При каждой замене ремня привода газораспределительного механизма заменяйте…

…его натяжной…

…и промежуточный ролики, так как их ресурс уже снижен и при установке прежних роликов через сравнительно короткий промежуток времени может потребоваться повторная разборка для их замены. Помимо этого велик риск разрушения долго работавших роликах, что приведет к аварийной поломке двигателя. Снятие промежуточного ролика описано выше в данном подразделе (см. пп. 15–17)…

…для снятия натяжного ролика выверните болт его крепления.
20. Установите ролики, если их снимали, в порядке, обратном снятию.
21. Проверьте совпадение установочных меток коленчатого и распределительных валов (см. Установка поршня первого цилиндра в положение вмт такта сжатия).
22. Наденьте ремень на зубчатый шкив коленчатого вала. Заведите ведущую ветвь ремня за промежуточный ролик и, натянув ее, наденьте на шкивы распределительных валов.
Заведите заднюю ветвь ремня за натяжной ролик, предварительно повернув его по часовой стрелке до упора (см. п. 16).

Примечание.
После прекращения воздействия на натяжной ролик он под действием пружины примет необходимое для нормального натяжения ремня положение.

23. Вверните в хвостовик коленчатого вала болт крепления шкива и проверните коленчатый вал на два оборота, чтобы натяжной ролик обеспечил номинальное натяжение ремня.
24. Проверьте совпадение установочных меток коленчатого и распределительных валов. При несовпадении повторите установку ремня.
25. Установите все ранее снятые детали в последовательности, обратной снятию.

Для замены ремня привода газораспределительного механизма двигателя Z 18 XER выполните следующее.
1. Снимите ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).
2. Для облегчения доступа снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и воздуховода).
3. Снимите правое переднее колесо.
4. Снимите правый брызговик двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).
5. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.
6. Выверните три болта 2 (рис. 4.10) крепления передней крышки 1 привода газораспределительного механизма и снимите крышку.

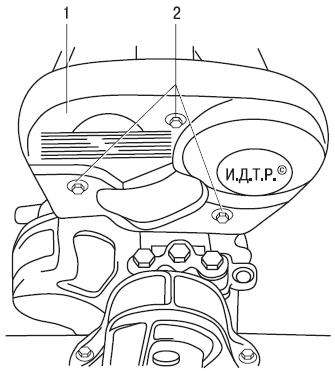

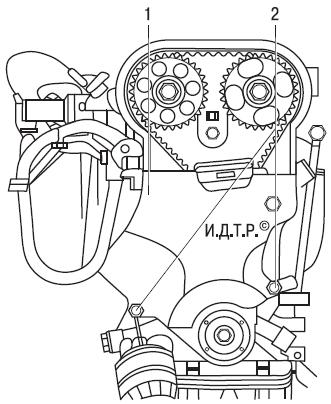

Рис. 4.10. Снятие передней крышки привода газораспределительного механизма двигателя Z 18 XER: 1 – передняя крышка привода газораспределительного механизма; 2 – болты крепления передней крышки.

7. Если снимаете ремень не для замены, пометьте фломастером направление движения ремня при работе двигателя, чтобы не изменить это направление при обратной установке.

Примечание.
Зубья ремня привода газораспределительного механизма прирабатываются к зубчатым шкивам коленчатого и распределительных валов односторонне.
Изменение направления движения ремня приведет к его ускоренному износу из-за повторной приработки.

8. Снимите натяжной ролик ремня привода вспомогательных агрегатов, вывернув болт а (см. рис. 4.8) его крепления.
9. Выверните болт 3 (рис. 4.11) крепления шкива 4 коленчатого вала и снимите шкив.

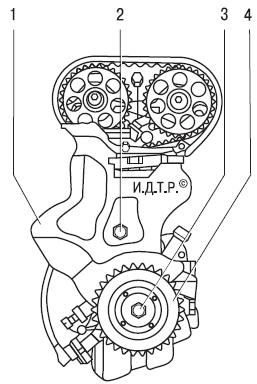

Рис. 4.11. Снятие шкива коленчатого вала и нижней крышки привода газораспределительного механизма двигателя Z 18 XER: 1 – нижняя крышка привода газораспределительного механизма; 2 – болт крепления нижней крышки; 3 – болт крепления шкива коленчатого вала; 4 – шкив коленчатого вала.

10. Выверните болт 2 крепления нижней крышки 1 газораспределительного механизма и снимите крышку.
11. Отсоедините от головки блока цилиндров датчик фазы 2 (рис. 4.12), вывернув два болта его крепления.
12. Установите под двигатель надежную опору.
13. Снимите правую опору 1 (см. рис. 4.12) подвески силового агрегата, вывернув три болта 3 ее крепления к двигателю и три болта 4 крепления к кузову.

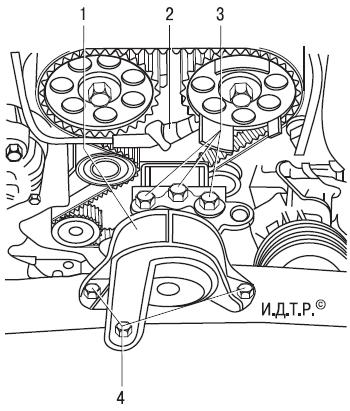

Рис. 4.12. Снятие датчика фазы и правой опоры подвески двигателя Z 18 XER: 1 – правая опора подвески силового агрегата; 2 – датчик фазы; 3 – болты крепления правой опоры подвески силового агрегата к двигателю; 4 – болты крепления правой опоры подвески силового агрегата к кузову.

14. Ослабьте натяжение ремня привода газораспределительного механизма, для чего ослабьте затяжку болта 2 (рис. 4.13) крепления натяжного ролика, и поворачивайте ролик ключом 3 против часовой стрелки до тех пор, пока указатель 2 (рис. 4.14) натяжного устройства не установится в крайнее левое положение. Затяните болт крепления натяжного ролика.

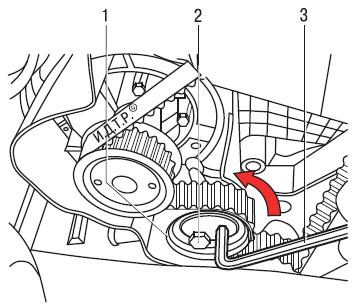

Рис. 4.13. Ослабление натяжения ремня привода газораспределительного механизма двигателя Z 18 XER: 1 – натяжной ролик; 2 – болт крепления натяжного ролика; 3 – ключ-шестигранник.

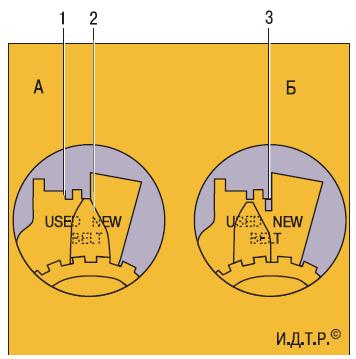

Рис. 4.14. Указатель регулировочного узла натяжного ролика привода газораспределительного механизма двигателя Z 18 XER: Б – положение указателя при установке нового ремня; А – положение указателя при установке ремня, бывшего в эксплуатации; 1 – метка для контроля натяжения при установке ремня, бывшего в эксплуатации; 2 – указатель регулировочного узла; 3 – метка для контроля натяжения при установке нового ремня.

15. Снимите ремень с зубчатого шкива коленчатого вала и извлеките ремень привода газораспределительного механизма.

Полезный совет.
При каждой замене ремня привода газораспределительного механизма заменяйте его натяжной и промежуточный ролики, а также водяной насос (шкив водяного насоса выполняет функцию второго промежуточного ролика), так как их ресурс уже снижен и при установке прежних роликов через сравнительно короткий промежуток времени может потребоваться повторная разборка для их замены. Помимо этого велик риск разрушения долго работавших роликов, что приведет к аварийной поломке двигателя.

16. Установите ролики и водяной насос, если их снимали, в порядке, обратном снятию.
17. Проверьте совпадение установочных меток коленчатого и распределительных валов.
18. Наденьте ремень на зубчатый шкив коленчатого вала. Заведите ведущую ветвь ремня за промежуточный ролик и, натянув ее, наденьте на шкивы распределительных валов.
Натяните ведомую ветвь ремня и наденьте ее на зубчатый шкив водяного насоса, а затем заведите ее за натяжной ролик.
19. Ослабьте затяжку болта 2 (см. рис. 4.13) крепления натяжного ролика и поворачивайте ролик ключом 3 по часовой стрелке до тех пор, пока указатель 2 (см. рис. 4.14) натяжного устройства не установится против метки 1 («USED» – ремень, бывший в эксплуатации) или 3 («NEW» – новый ремень). Затяните болт крепления натяжного ролика.
20. Вверните в хвостовик коленчатого вала болт крепления шкива и проверните коленчатый вал на два оборота, чтобы ремень занял нормальное положение на шкивах и роликах.
21. Проверьте совпадение установочных меток коленчатого и распределительных валов.
При несовпадении повторите установку ремня.
22. Ослабьте затяжку болта 2 (см. рис. 4.13) крепления натяжного ролика и уточните степень натяжения ремня (см. п. 19).
23. Установите все ранее снятые детали в последовательности, обратной снятию.
Порядок действий при замене ремня привода газораспределительного механизма двигателей Z 20 LER и Z 20 LEН принципиально не отличается от порядка действий при аналогичной работе на двигателе Z 18 XER, но имеет следующие отличия.
1. Натяжной ролик 1 (рис. 4.15) ремня привода вспомогательных агрегатов прикреплен двумя болтами 2.

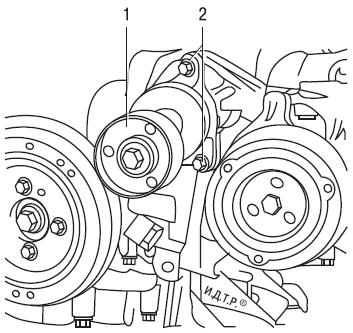

Рис. 4.15. Снятие натяжного ролика ремня привода вспомогательных агрегатов двигателей Z 20 LER и Z 20 LEН: 1 – натяжной ролик; 2 – болты крепления натяжного ролика.

2. Шкив 2 (рис. 4.16) коленчатого вала прикреплен четырьмя болтами 3. Для его снятия необходимо вывернуть эти болты ключом 1, удерживая коленчатый вал от проворачивания торцовой головкой или накидным ключом 4.

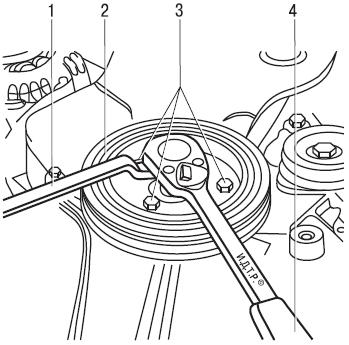

Рис. 4.16. Снятие шкива коленчатого вала двигателей Z 20 LER и Z 20 LEН: 1, 4 – ключи; 2 – шкив коленчатого вала; 3 – болты крепления шкива коленчатого вала (четвертый болт не виден, так как закрыт ключом 4).

3. Для снятия нижней крышки 1 (рис. 4.17) привода газораспределительного механизма необходимо вывернуть два болта 2 ее крепления.

Рис. 4.17. Снятие нижней крышки привода газораспределительного механизма двигателей Z 20 LER и Z 20 LEН: 1 – нижняя крышка привода газораспределительного механизма; 2 – болты крепления нижней крышки привода газораспределительного механизма.

4. Указатель регулировочного узла натяжного ролика может быть в двух вариантах исполнения. При варианте А (рис. 4.18) для регулировки натяжения ремня натяжной ролик поворачивают по часовой стрелке до совпадения указателя 1 с центром метки 2 (треугольный вырез в основании регулировочного устройства) при установке нового ремня или на 4 мм левее этого положения при установке ремня, бывшего в эксплуатации. При варианте Б для регулировки натяжения ремня натяжной ролик поворачивают по часовой стрелке до тех пор, пока указатель натяжного устройства не установится против метки «USED» (ремень, бывший в эксплуатации) или «NEW» (новый ремень).

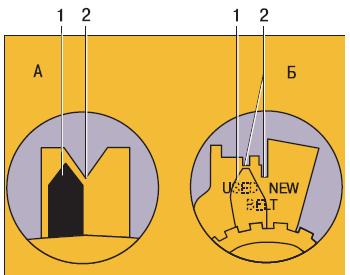

Рис. 4.18. Указатель регулировочного узла натяжного ролика привода газораспределительного механизма двигателей Z 20 LER и Z 20 LEН: А, Б – варианты исполнения указателя регулировочного узла натяжного ролика; 1 – указатель регулировочного узла натяжного ролика; 2 – метки.
