Опель Астра. Снятие и установка громкоговоритель
Широкополосные громкоговорители (передние и задние) ПРИМЕЧАНИЕ Громкоговорители закреплены в дверных сборках. На моделях Astra GTCзадние громкоговорители закреплены на боковинах багажного отделения. Для доступа к громкоговорителю снимите обивку/ отделку соответствующей двери/боковины.

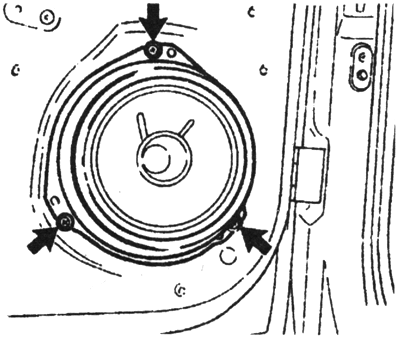

Рис. 7.31. Крепление громкоговорителя
Выверните 3 крепежных винта и снимите громкоговоритель, затем рассоедините разъем электропроводки (рис. 7.31). Установка производится в порядке, обратном снятию. Передний высокочастотный громкоговоритель При помощи пластмассового клина отделите треугольную накладку передней двери, извлеките пенопластовую вставку. Рассоедините разъем электропроводки высокочастотного громкоговорителя, отожмите фиксатор и извлеките громкоговоритель из посадочного гнезда (рис. 7.32).

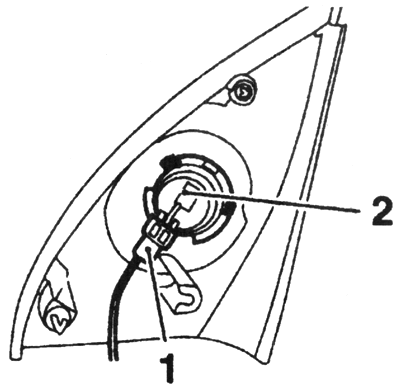

Рис. 7.32. Разъем электропроводки высокочастотного громкоговорителя: 1 — разъем электропроводки; 2 — громкоговоритель
Установка производится в порядке, обратном снятию.
Громкоговоритель на панели приборов
При помощи пластмассового клина подденьте и отделите крышку громкоговорителя от панели приборов (рис. 7.33). При соответствующей комплектации рассоедините разъем электропроводки и снимите датчик солнечных лучей с обратной стороны крышки.

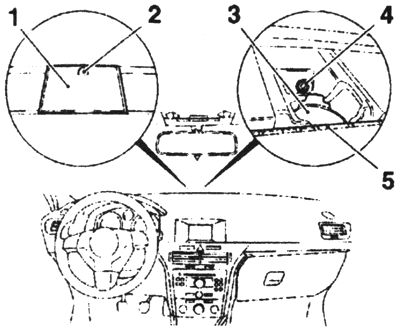

Рис. 7.33. Снятие громкоговорителя с панели приборов: 1 — крышка громкоговорителя; 2 — датчик солнечных лучей; 3 — громкоговоритель; 4 — крепежный винт; 5 — дефлекторы обдува ветрового стекла
ПРИМЕЧАНИЕ Не упустите кабель в отверстие панели приборов. Отделите дефлекторы обдува ветрового стекла от панели приборов и выверните крепежный болт, находящийся под ними. Выверните крепежный винт извлеките громкоговоритель и рассоедините разъем электропроводки. Установка производится в порядке, обратном снятию.
