Опель Астра. Снятие и установка панели переключателей наружного освещения/ подсветки приборов





  Снятие



  Отсоедините провод от отрица­тельной клеммы аккумуляторной ба­тареи.

  Поверните поворотный переклю­чатель режимов функционирования наружного освещения до упора (по­ложение «О» или «AUTO» в зависимо­сти от комплектации).

  Нажмите на рукоятку поворот­ного переключателя и поверните его в центральное положение (рис. 7.20).

  Извлеките панель переключателей из панели приборов.

  Рассоедините разъем электропро­водки с обратной стороны панели.



  Установка



  Подсоедините разъем электропро­водки к панели переключателей.

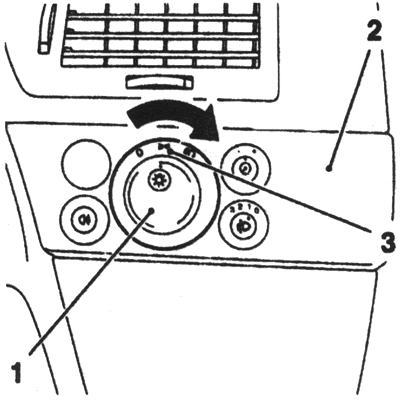

Рис. 7.20. Снятие панели переключате­лей наружного

освещения/ подсветки приборов:

1 — рукоятка поворотного пере­ключателя; 2 — панель переключателей;

3 — центральное положение переключателя



  Нажмите на рукоятку поворотного переключателя и поворачивайте ее вправо, пока фиксатор панели пере­ключателей полностью не опустится в углубление (рис. 7.21).

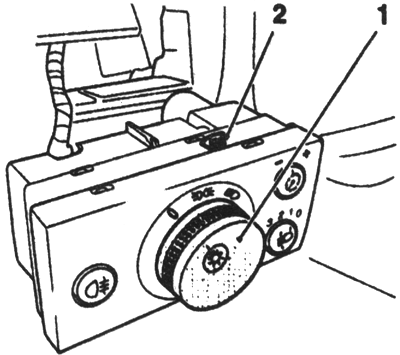

Рис. 7.21. Фиксатор панели переключате­лей перемещается вверх или вниз

при по­ворачивании рукоятки поворотного пере­ключателя:

 1 — рукоятка; 2 — фиксатор



  Удерживая рукоятку в таком поло­жении, вставьте панель в посадочное гнездо, и поверните регулятор влево до фиксации панели.

  Проверьте исправность функцио­нирования переключателя во всех положениях и надежность крепления панели.
